小型不锈钢帕尔夫定位连接轴套结构

　　在木工精细加工、小型精密工装夹具以及手动工具的定位连接场景中，这类带沉孔的阶梯轴套是非常常见的限位与承载零件，很多人习惯叫它帕尔夫犬结构，本质上是靠阶梯轴肩实现轴向定位，靠中心通孔完成穿装紧固的基础连接件。日常做治具设计的时候，经常会碰到需要在薄型工作台面、辅助定位靠山上加装可替换耐磨衬套的需求，这时候这类一体加工的不锈钢轴套就比拼接式的衬套耐用很多，尤其是在频繁插拔定位销、反复装夹工件的工位，不锈钢材质的抗磕碰、抗锈蚀特性，能避免普通碳钢衬套容易生锈卡死、磕碰起毛刺导致定位销插拔不畅的问题。

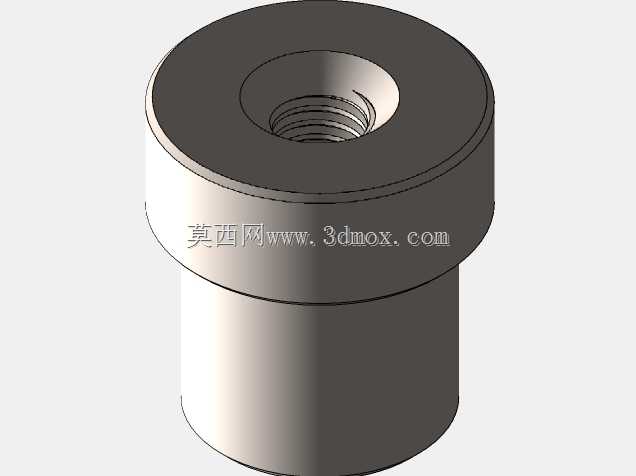

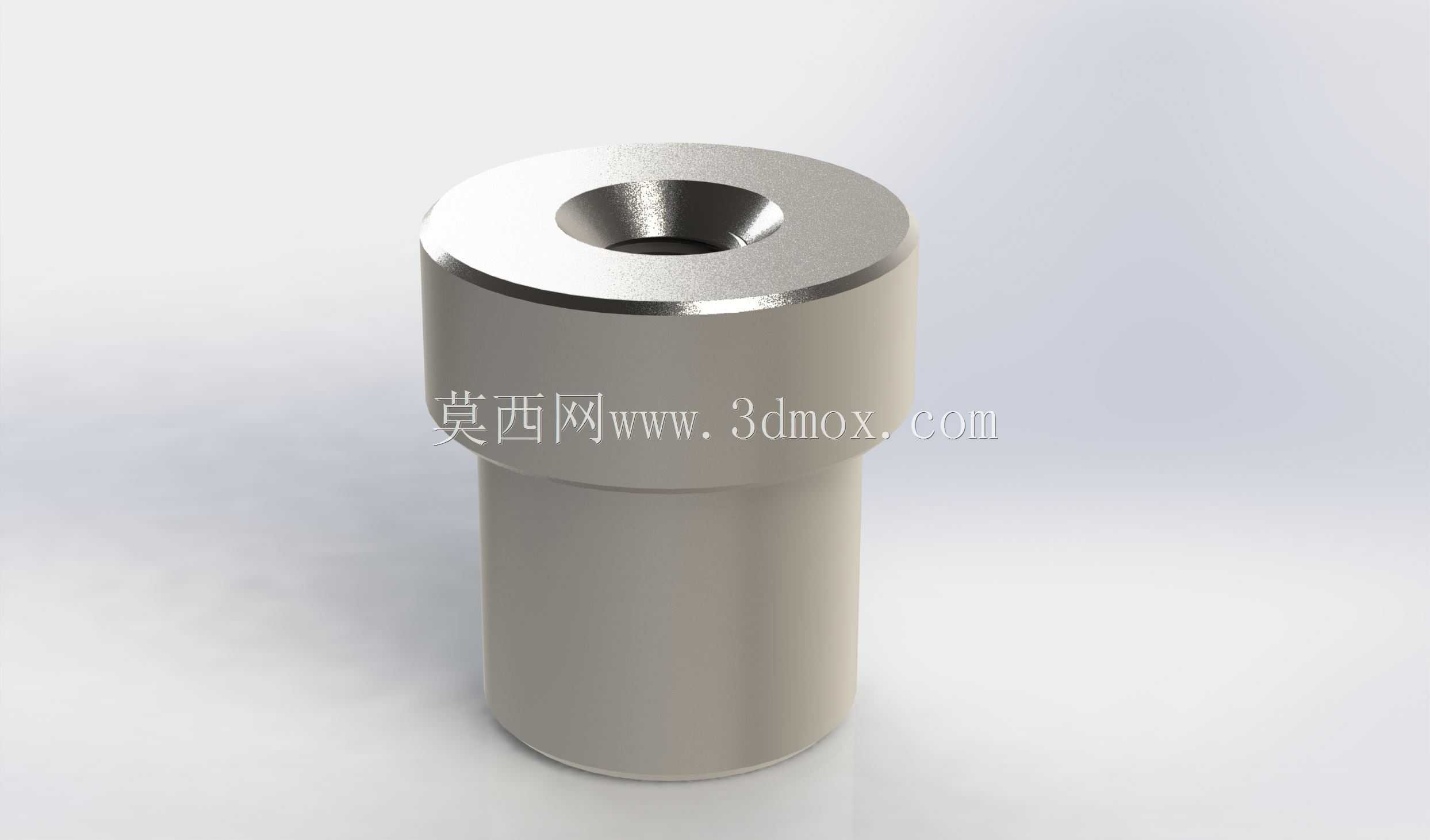

　　从结构设计逻辑来看，这个零件采用大小两段同轴圆柱的阶梯结构，大端的顶面做了内凹的沉孔设计，这个沉孔不是工艺冗余结构，一方面是给内六角紧固螺钉或者沉头螺栓留出安装空间，让螺栓头完全沉入零件端面以下，不会突出表面刮蹭工件或者操作工人的手套，另一方面沉孔的锥面过渡可以在螺栓锁紧的时候自动导正，避免螺栓偏斜导致轴套安装歪斜，影响定位精度。大端的轴肩厚度是经过受力核算的，当轴套穿入安装板的通孔之后，轴肩会完全贴合在安装板的表面，承受轴向的压紧力，不会因为频繁的侧向受力出现轴套被压入安装孔的情况，小端圆柱的外径和安装板的预制孔采用小间隙配合，装配的时候可以轻松推入，同时又不会有过大的晃动量，保证装配后的同轴度。

　　实际选型使用的时候，要重点关注几个安装边界尺寸，首先是小端圆柱的长度，必须和安装板的厚度匹配，不能过长导致小端突出安装板背面，影响其他零件的贴合，也不能过短导致配合长度不足，轴套在受力的时候出现歪斜；其次是大端的外径尺寸，要保证轴肩有足够的承压面积，尤其是在木质、亚克力这类质地偏软的安装基材上使用时，足够大的轴肩面积可以分散锁紧压力，避免把基材表面压出凹陷，长期使用后出现松动。中心通孔的尺寸要和配套使用的定位销、螺栓外径匹配，通常采用H7的间隙配合精度，既保证销件可以顺畅插拔，又不会有过大的间隙导致定位偏差。

　　这类零件的加工通常采用棒料一次车削成型，不锈钢材质的选择一般是304牌号，如果是在潮湿环境或者有切削液飞溅的工位使用，也可以选用316不锈钢提升抗腐蚀能力，加工的时候要重点保证大小两段圆柱的同轴度，以及沉孔和中心通孔的同轴度，否则安装之后会出现定位销卡滞、螺栓锁紧不顺的问题。端面和轴肩的垂直度也要控制在合理公差范围内，不然锁紧之后轴套会出现偏斜，导致定位基准偏移。在很多Lee Valley品牌的精细木工辅具里，这类轴套是用来做工作台面的定位基准、靠山的快速更换定位件，也可以用来做小型夹具的转轴衬套，承受一定的径向载荷，因为是一体实心结构，相比卷制的薄壁衬套，它的抗冲击能力更强，在需要经常敲击定位销、频繁拆装的场景下，不会出现衬套变形、卷边的问题。

　　做三维建模的时候，要注意还原沉孔的过渡锥角，这个角度通常是90度，和标准沉头螺钉的头部锥角匹配，同时两段圆柱的过渡处要做微小的倒角，避免安装的时候锐角刮伤安装孔的内壁，也能去除加工毛刺。所有的棱边都要做0.2到0.3毫米的圆角或者倒角处理，不仅是为了安装安全，也能避免热处理或者使用过程中棱边崩裂。在装配体里使用这个模型的时候，可以直接把小端圆柱和安装孔做同轴配合，轴肩端面和安装板表面做重合配合，沉孔面和螺栓头的锥面做贴合配合，就能完全还原实际的安装状态，不需要额外做配合面的调整，对做工装夹具的运动仿真、干涉检查也非常方便，不会因为模型细节缺失导致仿真的时候出现误判。
