刨床刀杆跳动专用测量装置结构

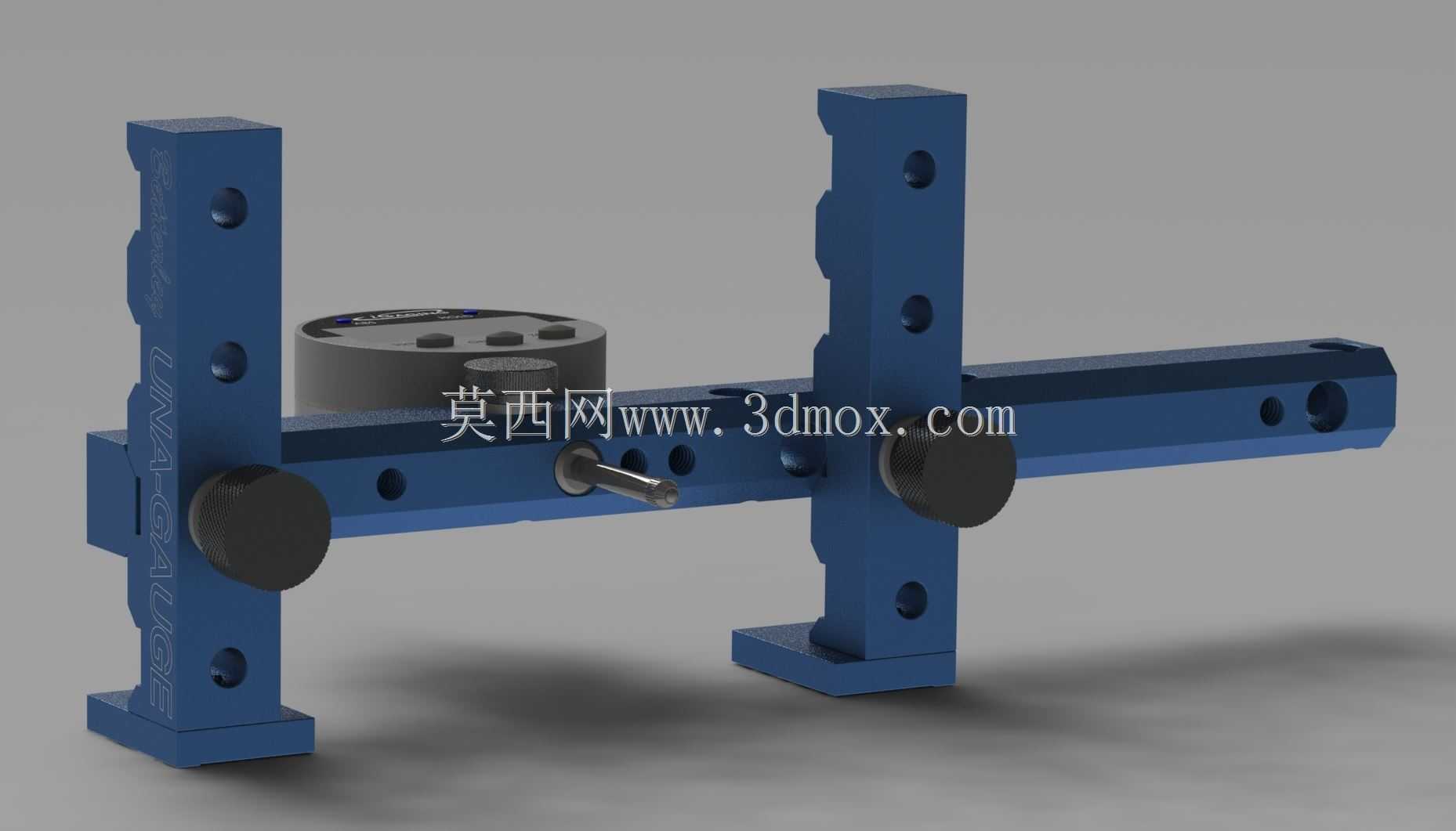

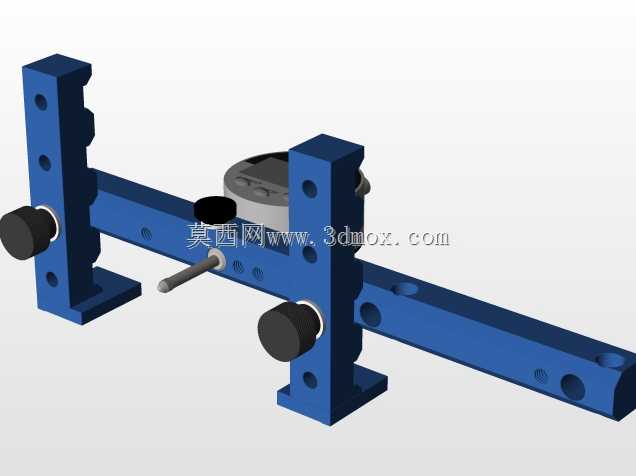

　　在刨床类设备的日常运维与精度校准环节，刀杆的径向跳动量是直接决定加工面平面度、切削纹路均匀性的核心参数，以往车间常用的百分表磁吸座测量方式，需要反复找正基准、调整表架姿态，单次测量准备时间往往超过十分钟，且受磁吸座吸附位置、表架刚性影响，测量重复性误差常超过0.02mm，无法满足精密刨削的精度管控要求。这套跨距式测量装置正是针对这一场景开发的专用检具，整体采用双立式支撑座搭配横向滑移梁的结构，两个支撑座底部设计有与刨床工作台T型槽匹配的定位凸台，安装时可直接卡入工作台槽内完成基准定位，无需额外打表找正支撑面，安装边界可适配槽距在120mm到380mm之间的各类牛头刨、龙门刨工作台，支撑座总高度为185mm，

　　可覆盖直径20mm到80mm范围内的各类直柄、锥柄刨床刀杆的测量需求。横向滑移梁采用矩形截面的淬硬钢材质，表面做了发黑防锈处理，梁身加工有等距分布的定位孔，测量表头的安装滑套可沿着梁身水平滑动，滑套与梁身之间采用小间隙配合，配合间隙控制在0.005mm以内，滑动时无卡滞、无径向窜动，滑套侧面的锁紧旋钮可在任意测量位置锁定滑套位置，避免测量过程中滑套移位带来的读数偏差。两个立式支撑座上分别设计有快锁式压块，压块前端为V型定位面，可直接抵靠在被测刀杆的两端基准轴颈上，压块的锁紧旋钮采用大直径滚花设计，操作人员戴劳保手套也可单手完成锁紧操作，V型定位面的淬火硬度达到HRC58-62，长期使用不会出现压痕、变形，保证定位基准的长期稳定性。

　　测量表头采用杠杆式百分表结构，测头为硬质合金材质，测头伸出长度可根据刀杆直径做微调，测量时将测头抵靠在刀杆的被测圆柱面上，缓慢转动刀杆一周，即可直接从表头上读取刀杆的径向跳动数值，整个测量过程无需额外搭建表架，单人操作即可在两分钟内完成全部测量流程。从设计思路上看，这套检具完全摒弃了通用量具的柔性适配思路，采用定基准、快装夹的专用检具设计逻辑，将测量时的基准链从“工作台-磁吸座-表架-表头”缩短为“工作台-支撑座-横梁-表头”，减少了三个中间连接环节的误差累积，同时支撑座与工作台T型槽的直接定位，消除了磁吸座因吸附力不足、接触面有铁屑导致的支撑倾斜问题。在细节设计上，横梁的两端做了限位挡块设计，可避免滑套在滑动过程中从横梁端部脱出，

　　支撑座底部的定位凸台侧面设计有排屑槽，安装时即使T型槽内残留少量切屑、切削液残留，也不会影响支撑座的定位贴合精度，压块的V型面夹角设计为90度，可适配不同直径的刀杆基准轴颈，无需更换定位块即可覆盖全量程的测量需求。实际车间使用场景中，这套检具除了用于刨床刀杆的跳动检测外，也可用于短轴类零件的径向跳动、同轴度快速检测，只需将被测轴件架在两个V型压块之间，移动滑套到不同测量截面即可完成多点位的跳动参数采集，相比偏摆仪的固定中心高设计，这套检具可直接安装在加工设备的工作台上使用，工件无需从机床上拆卸即可完成在机检测，避免了二次装夹带来的定位误差，尤其适合大型刨床、重型刨床的刀杆精度校准场景，这类设备的刀杆重量大、拆卸难度高，在机检测可大幅降低设备运维的时间成本。结构建模过程中，所有配合面的公差均按照检具设计规范做了匹配设计，滑动配合面采用H7/g6的小间隙配合，定位面的形位公差控制在0.003mm以内，保证检具自身的精度储备达到被测参数公差要求的三分之一以上，满足计量检具的精度传递要求。
