平点式千分表1.25英寸测量触头结构

　　在精密加工车间的工序间检测环节，平点式千分表触头是接触式尺寸测量场景里的常用配套部件，这类1.25英寸规格的平点测头，主要适配对应安装接口的杠杆千分表、普通百分表及千分表，用于完成工件平面度、形位公差、微小位移量的接触式检测作业。不同于尖头测头针对曲面、凹槽点位的测量特性，平点触头的测量端面为平整硬质接触面，在检测平整金属工件表面、薄壁零件端面跳动、工装夹具定位面平行度时，不会在软质工件表面留下压痕，也能避免尖头测头因接触应力集中导致的测量值偏移问题。

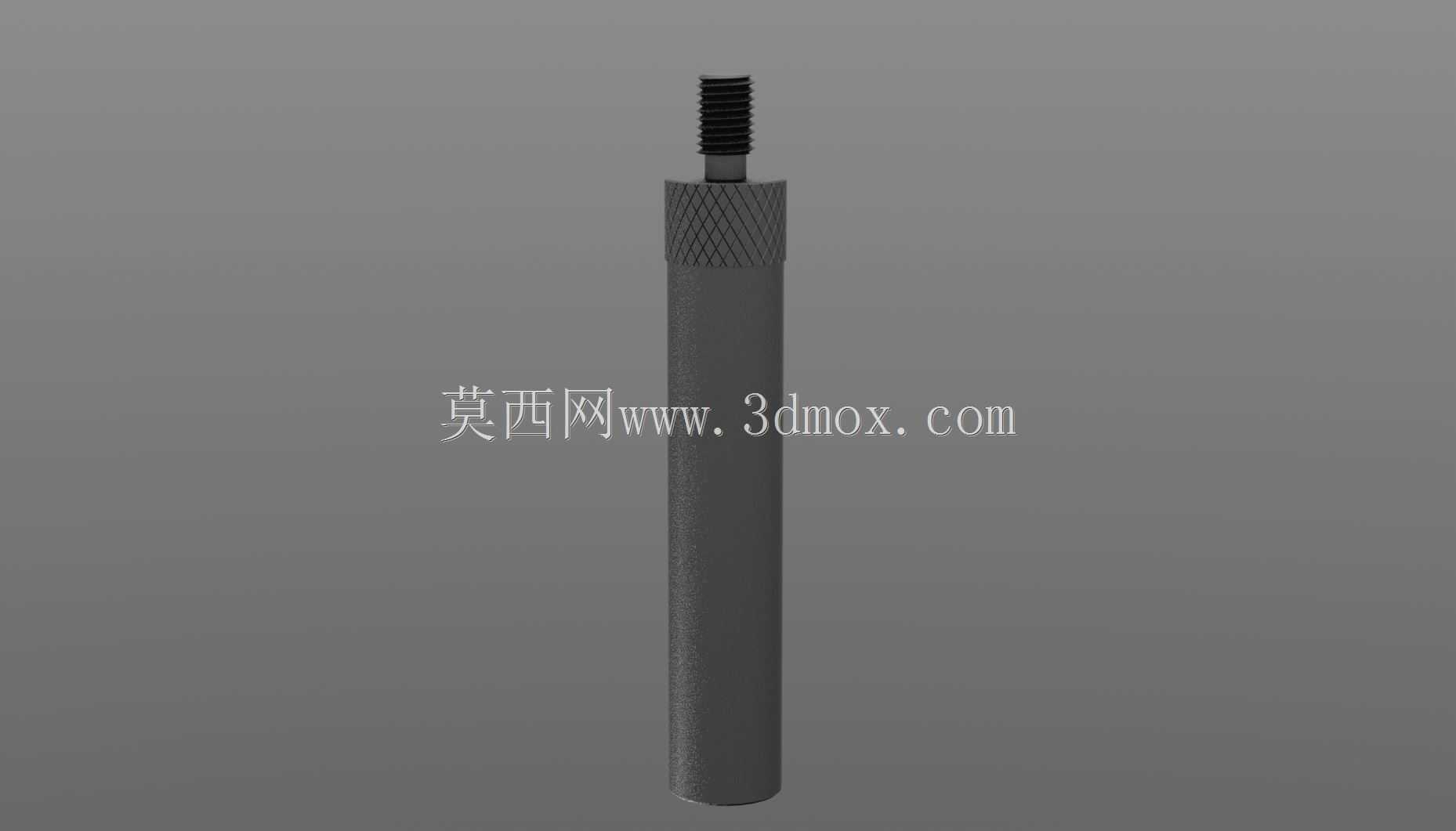

　　从结构设计逻辑来看，这款测头整体采用细长杆状布局，上部设置标准外螺纹连接段，螺纹规格匹配主流量具的测杆安装接口，安装时只需将螺纹段旋入千分表测杆底端的内螺纹孔，拧紧滚花段即可完成固定，无需额外辅助工装，现场更换测头的操作耗时极短，能适配生产线快速换型检测的需求。测头中部的滚花结构做了网纹滚花处理，滚花深度与齿距经过适配，徒手拧紧时能提供足够的摩擦力，不会出现手滑拧不紧的情况，同时滚花段的外径略大于下部杆身，能在测头意外掉落时避免测量端面直接磕碰工作台。下部的杆身采用等直径圆柱结构，表面做了硬化耐磨处理，在频繁接触工件的检测场景下，杆身不会因与工件边缘剐蹭出现划痕、变形，长期使用也能保持轴线直线度，避免测头倾斜带来的测量误差。

　　关于安装边界与尺寸适配，这款测头总长度为1.25英寸，测量端面为平整圆形平面，端面平面度控制在微米级，安装后测头轴线与千分表测杆轴线的同轴度经过校准，测量时接触力传递均匀，不会出现侧向分力影响千分表内部杠杆机构的传动精度。在实际使用场景中，这类平点测头常被用于三坐标测量机的辅助接触测头、机床在线检测的工件定位测头、自动化装配线的工件到位检测触头，在检测印刷辊筒的径向跳动、轴承端面的平行度、精密钣金件的平面度时，平点端面能完整接触被测表面，采集到的位移数据更贴合工件实际轮廓，不会像尖头测头那样卡在工件表面的微小加工纹路里导致数据跳变。

　　设计过程中需要重点考量几个工程细节：首先是测量端面的硬度处理，平点测头的接触端面需要具备高硬度与低粗糙度，否则长期接触钢制工件会出现端面磨损，导致测量基准面偏移，因此端面通常会做硬质合金镶嵌或者高频淬火处理，粗糙度控制在Ra0.8以下，减少接触时的摩擦阻力；其次是连接螺纹的精度，螺纹段的中径公差需要严格控制，否则安装后会出现测头歪斜，测量时接触点偏移，带来系统性测量误差；另外杆身的直线度需要全程管控，细长杆结构在热处理过程中容易出现弯曲变形，加工过程中需要安排多次校直工序，保证测头安装后测量端面与被测面完全平行，接触时整个端面均匀受力。

　　在车间实际选型时，需要根据被测工件的表面特性选择测头类型，平点测头不适合检测带有深槽、小孔的工件，这类场景需要更换尖头或者针式测头，但对于常规的平面类零件、轴类零件端面检测，平点测头的测量稳定性与使用寿命都远优于其他类型测头。安装时需要注意拧紧力矩，不要使用扳手过度拧紧滚花段，否则会导致螺纹滑牙或者千分表内部测杆受力变形，徒手拧紧到测头无松动即可，日常存放时需要将测头测量端面朝上放置，避免与其他工具磕碰导致端面出现凹坑，一旦端面出现磕碰损伤，就需要及时更换测头，否则会直接影响测量数据的准确性。
