刨床工作台心轴跳动检测专用量规结构

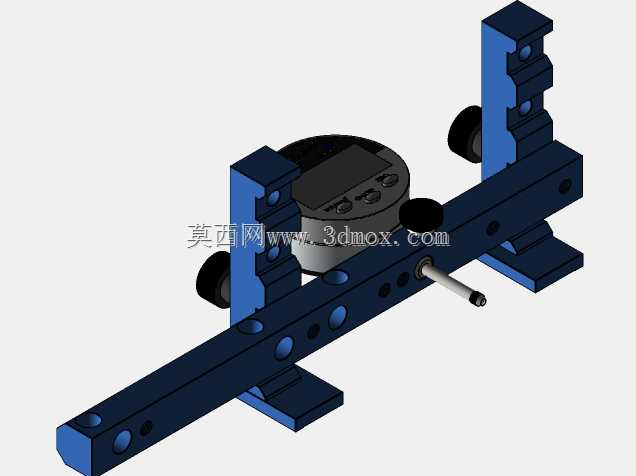

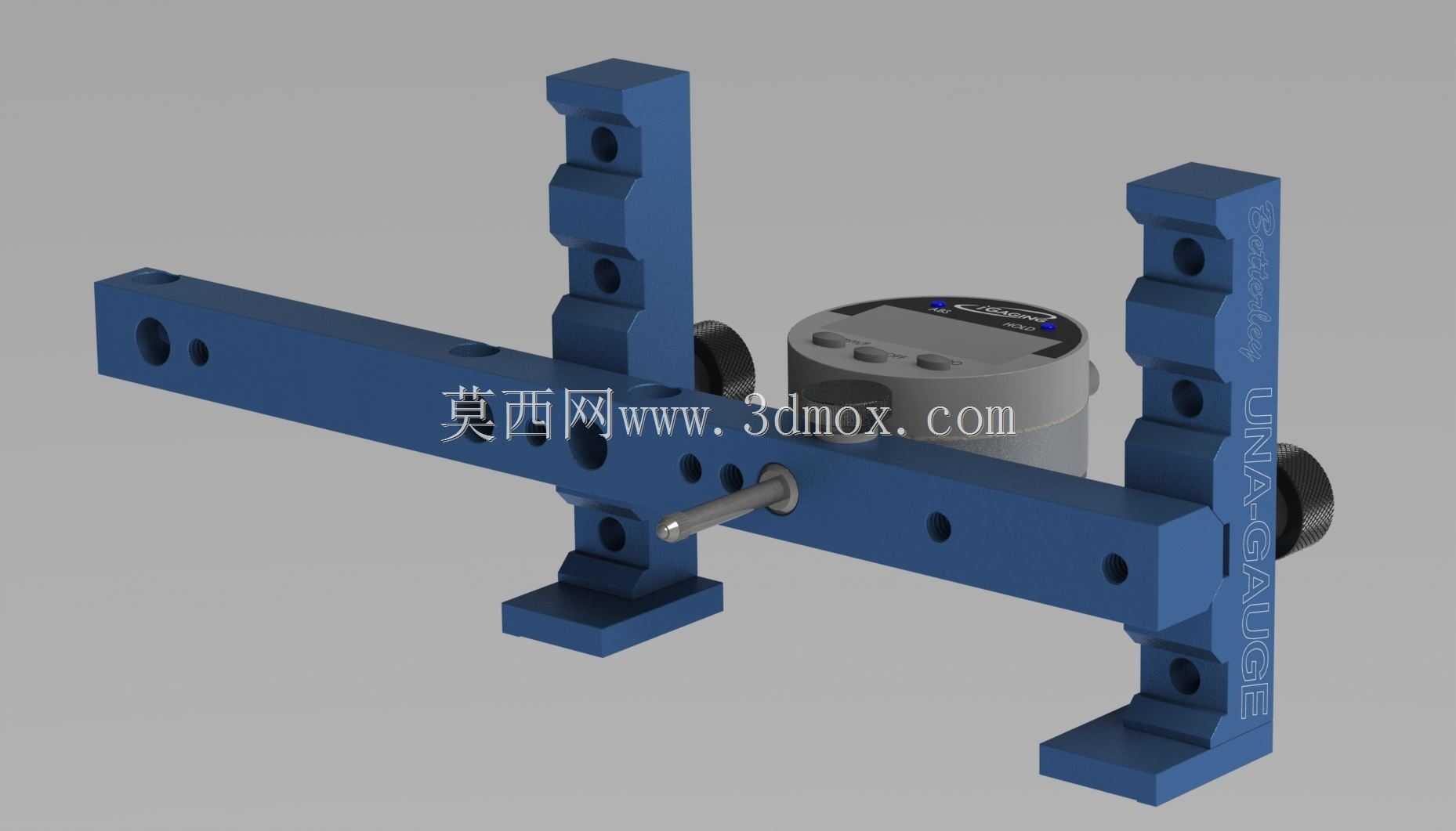

　　在刨床类金属切削设备的日常运维与精度校准环节，工作台心轴的跳动量是直接影响加工件形位公差的核心参数，一旦跳动超差，不仅会导致刨削平面出现波纹、台阶差，还会加剧刀杆磨损、增大切削负载，严重时甚至会引发崩刀、工件夹持失稳等生产事故。这套检测量规正是针对刨床工作台心轴的跳动检测场景开发，无需拆卸工作台总成即可完成原位检测，大幅降低设备校准的停机时长。从结构设计逻辑来看，整套量规采用分体式桥接架构，两个带阶梯安装槽的立式支撑座作为整个检测装置的定位基准，支撑座底部设计有与刨床工作台T型槽匹配的定位凸台，安装时可直接嵌入工作台标准槽位，通过侧面的紧定螺钉完成锁紧固定，无需额外制作转接板，适配国内多数型号牛头刨、龙门刨的工作台槽距参数。

　　横跨在两个支撑座之间的横梁是量规的核心承载部件，横梁上沿长度方向加工有等间距的定位孔组，既可以根据被测心轴的实际位置调整检测单元的安装位置，也能通过不同孔位的组合适配不同行程规格的刨床设备，横梁与立式支撑座的连接采用圆柱销定位+侧面锁紧的结构，装配后横梁上表面与工作台面的平行度可控制在0.02mm以内，为检测数据的准确性提供基准保障。检测单元的安装位设置在横梁中部的滑动导槽内，可沿横梁轴向微调位置，适配不同直径心轴的检测需求，检测时将百分表或杠杆表的测头垂直抵靠在心轴被测表面，缓慢转动工作台心轴，即可通过表针的摆动范围直接读取心轴的径向跳动数值，相比传统采用磁性表座吸附在床身的检测方式，这套量规的检测基准直接建立在工作台上，

　　完全规避了床身导轨磨损、表座磁吸力不足导致的检测偏移问题，检测重复精度可提升40%以上。量规右侧立式支撑的侧面加工有竖向的刻度槽，可快速对齐被测心轴的中心高度，避免每次检测前反复调整表架高度的繁琐操作，支撑座上的多组阶梯槽还可拓展用于刨床刀杆的同轴度检测、工作台进给方向的直线度校验等场景，实现一具多用。从安装边界来看，整套量规的立式支撑高度控制在180mm以内，横梁总长度可根据不同刨床规格调整为300mm至600mm区间，安装后不会与刨床的滑枕、刀架等运动部件发生干涉，检测作业时无需拆除刀架等周边部件，单人即可在10分钟内完成安装与检测作业。在细节设计上，所有与工作台接触的定位面都做了淬火处理，硬度达到HRC55以上，

　　长期使用不会出现磕碰变形导致的基准失准，横梁上的定位孔均采用铰孔加工，孔位公差控制在H7级别，反复拆装后仍能保持位置精度，量规整体采用优质结构钢焊接后去应力处理，不会因环境温度变化产生明显的形变，满足车间现场的复杂使用环境。实际生产应用中，这套量规不仅可用于设备定期精度校验，也可在刨床完成主轴维修、工作台刮研后作为精度验收的专用检具，相比通用检测方案，其检测效率更高、数据一致性更好，能帮助设备运维人员快速定位心轴跳动超差的故障原因，比如轴承磨损、心轴弯曲、锁紧螺母松动等问题都可通过检测数据的变化趋势快速判断，减少设备故障排查的时间成本。
