MMS-1迷你直角三角尺测量工具结构

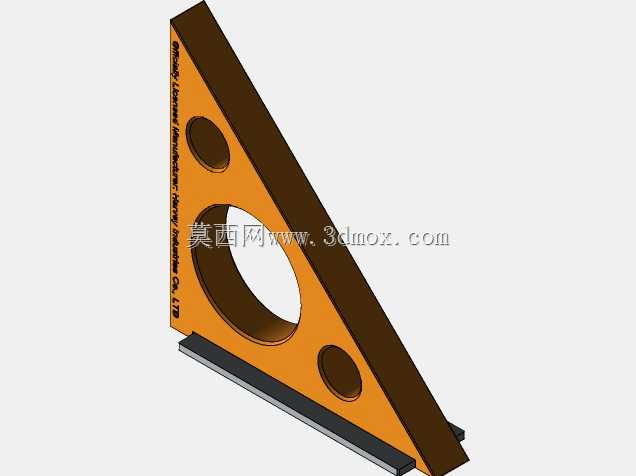

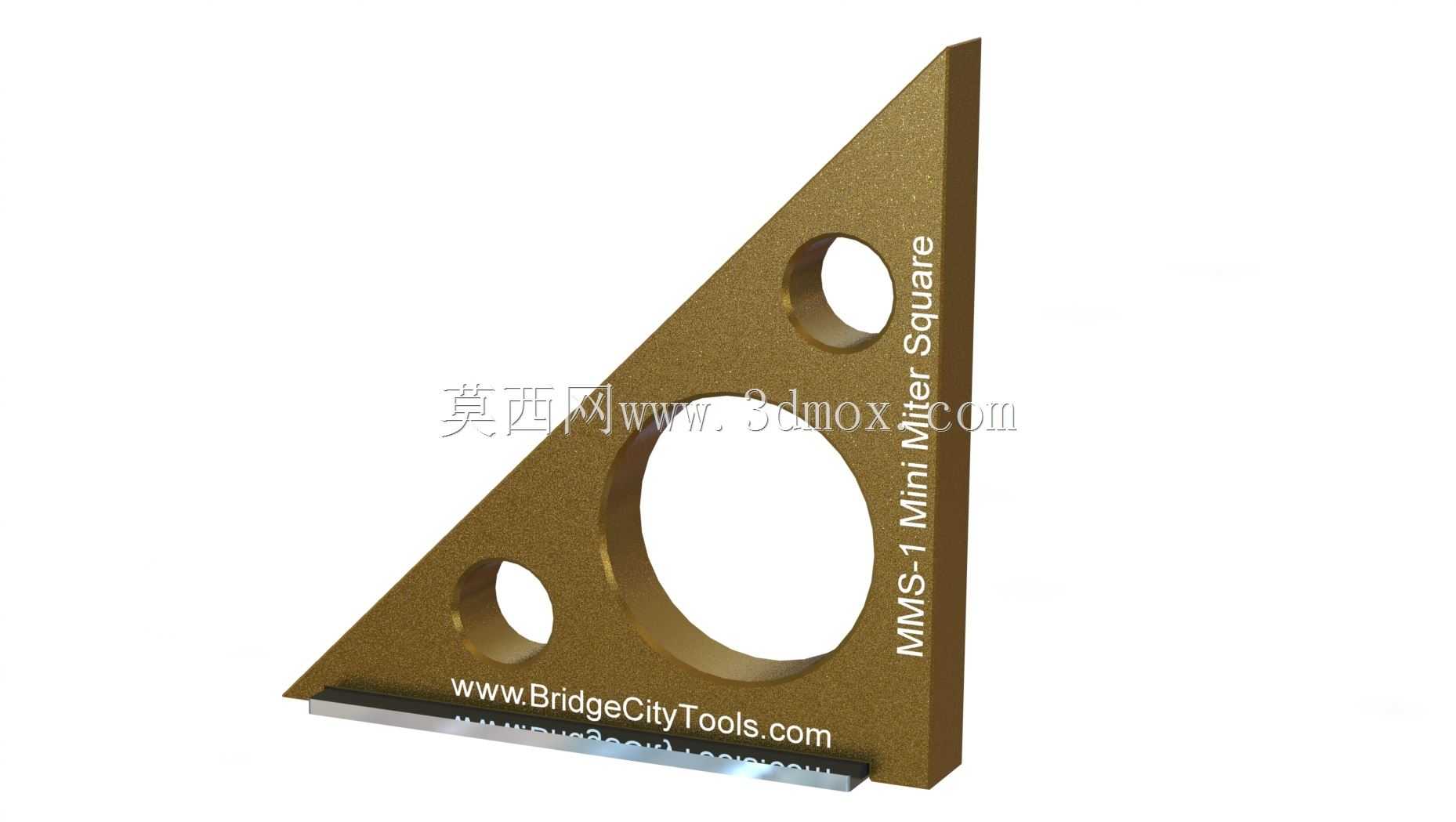

　　在木工作业、精密金工件划线、小型零部件垂直度校验场景中，这类小型直角三角尺的使用频率远高于大型直角靠尺，尤其适合在狭窄操作空间、台钳夹持的小型工件上完成基准定位作业。这款三角尺的主体采用直角三角形构型，直角边的底边嵌入了窄条金属嵌件，嵌件略突出于尺身本体平面，靠在工件边缘时能形成稳定的线接触定位，避免传统全塑料或全木质尺身因接触面磨损出现的基准偏移问题，长期使用后仅需更换底部金属嵌条即可恢复定位精度，无需整体报废尺具。尺身的斜边与两条直角边的夹角经过精密修型，其中非直角的两个锐角分别对应常用的45度划线基准，在进行板材斜切定位、榫头角度划线时，无需额外调整量角器，直接靠紧基准边即可完成划线作业，大幅减少小型工件加工时的辅助测量时间。

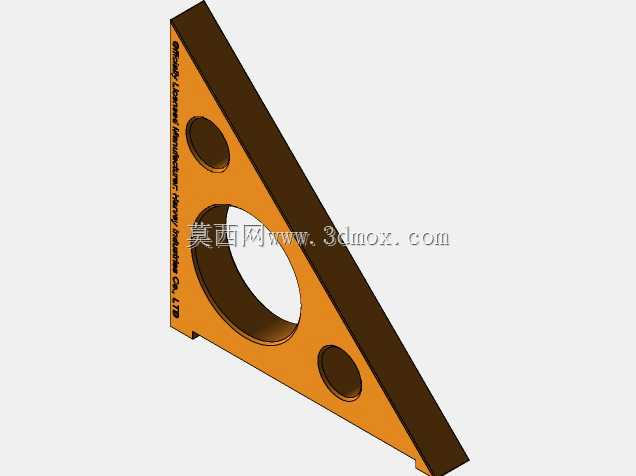

　　尺身上开设的三个不同直径的镂空孔，并非单纯为了减重设计：靠近直角顶点的两个小圆孔，可在划线时插入定位销，将尺身临时固定在工件表面，避免手持划线时尺身滑移导致的线条偏差；位于尺身中部的大直径圆孔，一方面方便作业时手持取放，手指穿入孔内即可稳定握持尺身，另一方面也可作为圆形划线的临时基准，配合划规即可快速画出指定半径的圆弧轮廓，适配小型木榫、销孔的划线定位需求。尺身的厚度控制在兼顾刚性与便携性的区间，过薄的尺身在靠紧工件边缘时容易出现翘曲，导致垂直度测量出现误差，过厚则会增加尺身重量，不适合长时间手持划线作业，当前的厚度设计可保证在150mm测量边长范围内，尺身平面度误差控制在一线作业允许的公差范围内，靠紧工件表面时不会出现可见的缝隙。

　　尺身侧面的标识采用蚀刻工艺加工，不会因长期摩擦、接触木工胶、金属切削液而出现标识磨损脱落的问题，标识内容包含型号与品牌溯源信息，方便作业现场快速区分不同精度等级的测量工具。在实际装配调试场景中，这类迷你三角尺还可用于快速校验台钳钳口的平行度、小型工装夹具的定位面垂直度，相比长量程的直角尺，它能伸入夹具的狭窄间隙内完成测量，避免大尺寸尺具无法进入测量空间的问题。设计阶段针对尺身的重心做了优化，当尺身直立放置在工作台面上时，重心落在底边金属嵌件的支撑范围内，不会轻易倾倒，减少作业现场尺具掉落磕碰导致的精度损伤。底部金属嵌件与尺身主体采用嵌入式粘接加定位销固定的连接方式，避免长期靠紧工件边缘时嵌件出现松脱，嵌件的工作面经过精磨处理，

　　表面粗糙度满足测量基准的接触要求，不会刮伤已加工完成的工件表面。针对不同作业场景的适配性，尺身的非测量边缘做了微小的倒角处理，去除加工毛刺，避免手持操作时划伤手部，同时倒角不会影响测量边的直线度，保证测量基准的可靠性。在三维建模过程中，需要重点关注直角边的垂直度公差、底部嵌件的安装槽位尺寸配合、镂空孔的位置精度，尤其是定位销孔的中心与直角顶点的相对位置，直接影响到插入定位销后划线的尺寸精度，建模时需严格按照实际装配公差要求设定配合间隙，保证金属嵌件装入后不会出现突出或凹陷的问题，确保尺身放置在工件表面时基准面完全贴合。
