钻床工作台垂直度检测专用量规结构

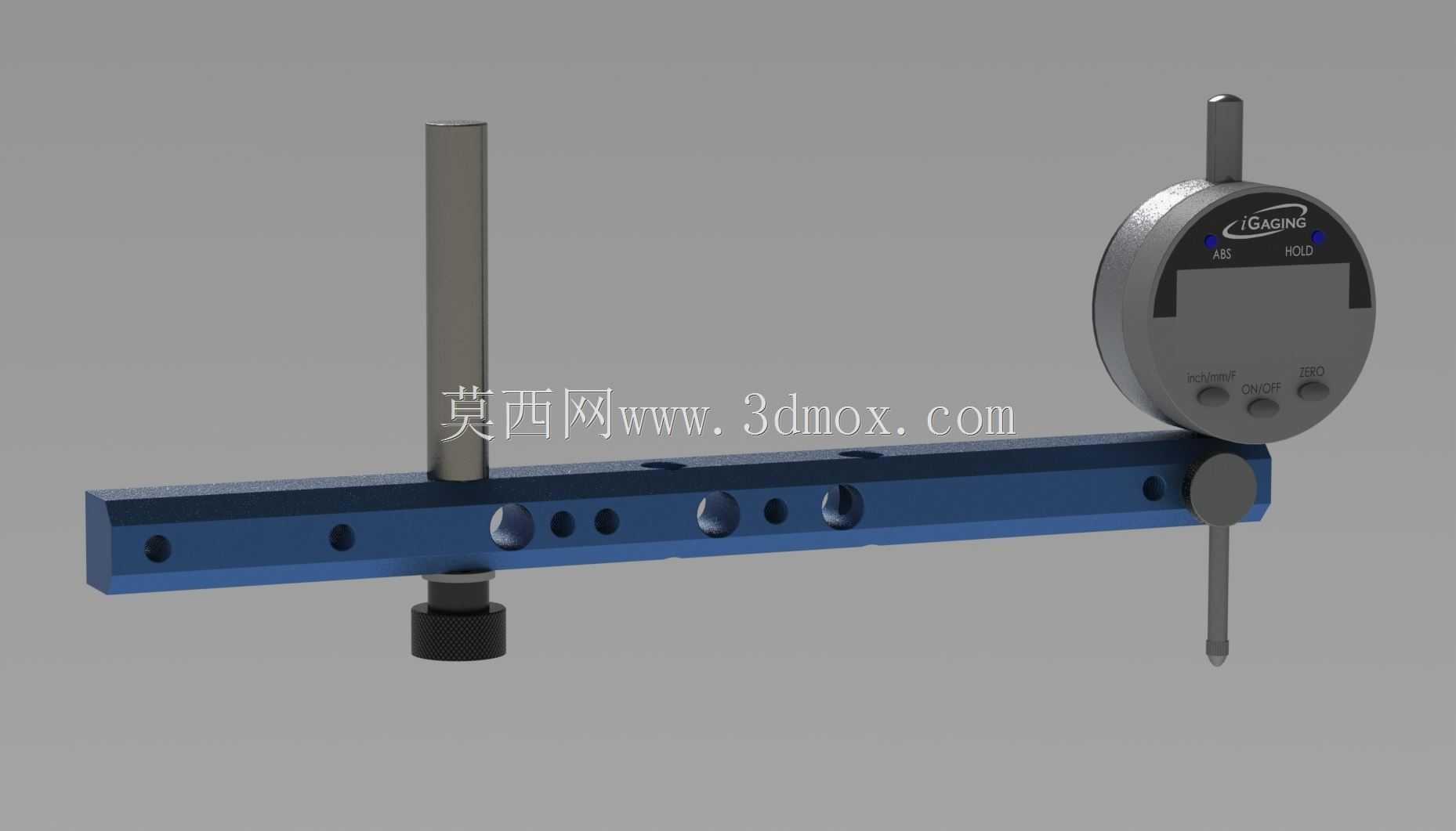

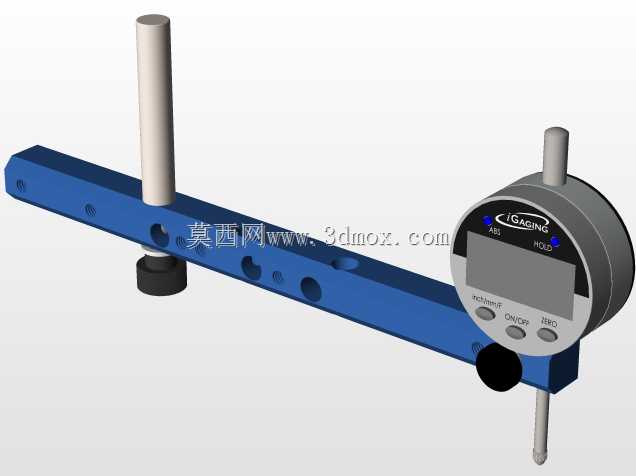

　　在钻削加工场景中，工作台的面与主轴进给方向的垂直度偏差，会直接导致孔位轴线倾斜、孔壁粗糙度超差、多面孔系同轴度不达标的问题，批量加工时这类形位偏差带来的废品率提升往往难以通过后续工序补偿，因此钻床日常精度校验、工序间精度复核环节，需要适配的专用检具完成快速检测，替代传统打表架反复调整的低效操作。这套量规的核心功能是完成钻床工作台相对于主轴垂直方向的形位误差检测，整体采用跨距式梁体结构作为承载基础，梁体上加工有等距排布的安装孔位，可根据不同规格钻床的工作台面宽度、主轴中心距调整检测触点的安装位置，适配从台式钻床到立式钻床的多规格设备检测需求。梁体一端集成了带数显功能的百分表检测单元，检测测杆垂直向下布置，测量时直接接触工作台面，

　　另一端设置可调式定位支杆，支杆可沿梁体长度方向滑动锁止，支杆下端设置耐磨定位头，检测时将支杆抵靠在钻床主轴套的基准外圆面上，以此建立与主轴进给方向平行的检测基准，无需额外搭建磁力表架，也不用反复找正表架的安装位置，单人即可在数分钟内完成全流程检测。从设计逻辑上看，这套量规规避了传统垂直度检测需要借助直角尺、块规反复比对的操作误差，梁体采用经过时效处理的合金结构钢加工，长期使用不会产生应力变形，梁体上的安装孔位采用坐标镗加工，孔位轴线与梁体基准面的形位公差控制在0.01mm以内，保证检测触点安装后的位置精度。数显表的安装座设计有微调机构，可在小范围内调整测头的初始接触压力，避免测头压力过大带来的测量误差，

　　也能适配不同表面粗糙度的工作台面检测需求，不管是普通铸铁工作台还是经过淬火处理的高精度工作台，都能获得稳定的读数。安装边界方面，梁体的有效检测跨距覆盖常用中小型钻床的工作台宽度范围，支杆的可调行程适配不同直径的主轴套筒，不需要对钻床本身做任何改造，检测时直接将量规跨放在工作台与主轴之间，调整支杆锁止后即可转动主轴或者移动工作台，通过数显表的读数变化直接获取工作台的垂直度偏差值，读数直观，不需要人工换算误差值。在实际车间应用中，这类专用量规通常放置在钻床工位旁的工具柜中，每次换班加工首件前、设备完成维护保养后、加工高精度孔系前，都可以快速取出完成精度校验，相比传统检测方式效率提升数倍，同时避免了因为表架安装松动、

　　找正偏差带来的误判问题。梁体表面做了发黑防锈处理，适合车间多油污、多切削液的使用环境，检测测头采用硬质合金材质，长期接触工作台面不会产生磨损，保证检测精度的长期稳定性。量规上的所有锁止旋钮都采用滚花设计，操作人员戴劳保手套也可以直接完成松紧操作，不需要借助额外扳手工具，操作门槛低，一线操作人员经过简单说明即可独立完成检测操作，不需要专职计量人员到场，大幅降低了设备日常精度校验的时间成本。
