路由器表方正度检测用UNA仪表结构

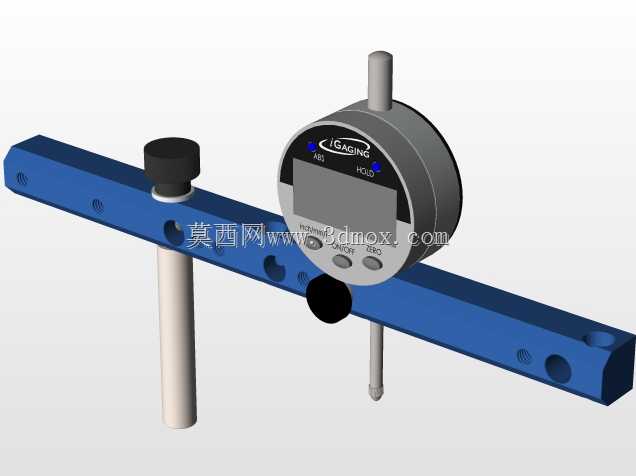

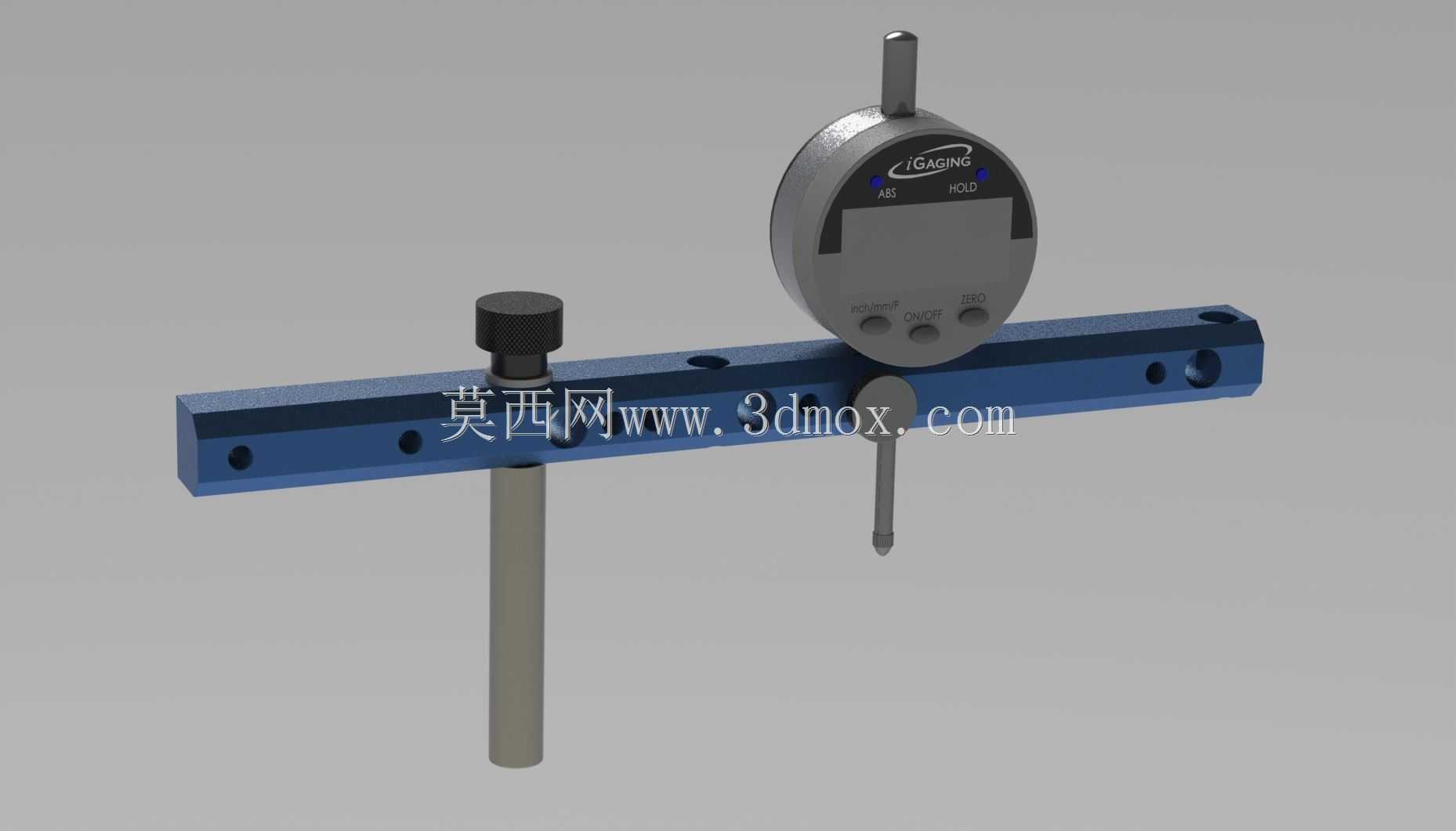

　　在网络通讯设备的结构件加工与装配环节，路由器表的方正度是直接影响设备安装适配、内部元器件排布精度的关键形位公差指标，传统的直角尺配合塞尺的检测方式，不仅读数效率低，还容易受人工施力角度、塞尺片堆叠误差的影响，难以满足批量生产过程中快速、量化的检测需求，这套检测用仪表结构正是针对该场景开发的专用测量装置。整套装置以横向的硬质合金横梁作为核心承载基体，横梁上沿长度方向加工有等间距的安装定位孔，可根据不同规格路由器表的检测跨度，灵活调整百分表的安装位置以及底部支撑立杆的固定点位，适配不同尺寸规格的方形路由表检测需求，支撑立杆采用圆柱光轴结构，与横梁上的安装孔采用小间隙滑配设计，顶部设置滚花锁紧旋钮，调整好支撑高度后可直接旋紧旋钮完成锁止，

　　无需额外工具即可快速完成检测位的调整，现场操作的便利性大幅提升。装置搭载的数显百分表通过专用表夹固定在横梁中部的安装位，表夹与横梁之间设置有微调滑块，可沿横梁上的导向槽做小范围的横向位移调整，确保百分表的测头能够精准抵靠在被测路由表的待测平面上，百分表的测头采用硬质合金球头设计，接触被测面时不会划伤工件表面，同时球头接触的形式可以避免因测头倾斜带来的测量误差，数显模块可直接读取测量数值，无需人工估读表盘刻度，检测数据的一致性更好。从设计思路来看，整套结构没有采用复杂的一体化铸造或焊接结构，全部采用模块化的拼装设计，所有零部件均为机加工领域的通用标准件改制而来，横梁采用矩形截面的铝合金型材加工，

　　在保证整体刚性的前提下尽可能降低装置自重，方便检测人员在生产线上手持移动完成不同工位的抽检作业，支撑立杆的底部做了倒角处理，放置在检测平台或工件基准面上时可以快速找正垂直状态，不会因端面毛刺导致支撑倾斜。在安装边界方面，横梁的总长度控制在常规路由表最大检测跨度的1.2倍左右，既不会因为长度过长导致横梁中部受力下挠影响测量精度，也不会因为长度不足无法覆盖大尺寸工件的检测范围，百分表的安装座预留了足够的升降调整行程，可适配不同高度的路由表端面检测需求，支撑立杆的直径与横梁安装孔的配合公差控制在H7/g6区间，既保证滑动调整时的顺畅度，又不会因配合间隙过大导致支撑偏斜。实际使用过程中，

　　检测人员只需将两个支撑立杆的底端面抵靠在路由表的基准直角边上，调整百分表位置使测头压缩1-2mm的预压量程后将数值清零，随后沿基准边横向滑动整套装置，即可通过百分表的数值波动直接读取被测面的方正度偏差，单次检测耗时不超过10秒，相比传统检测方式效率提升60%以上，同时数显读数的形式也避免了不同检测人员的读数误差，检测数据的重复性可控制在0.01mm以内，完全满足通讯结构件的形位公差检测要求。整套结构的受力路径经过专门优化，检测时的作用力沿支撑立杆垂直传递到基准面，横梁承受的弯曲载荷通过合理的截面设计控制在弹性变形范围内，不会因长期使用出现横梁变形导致的测量精度漂移，所有活动连接部位均做了耐磨处理，长期反复调整也不会出现配合间隙变大的问题，适合生产现场的高频次使用场景。
