偏移型千分表测量触头结构设计

　　在精密机械加工的工序间检测、成品尺寸校验场景中，这类偏移结构的千分表测头是解决特殊位置尺寸测量的核心配件，很多机加工车间的检验台架上，都会备有不同偏移量的这类测头，用来应对常规直测头无法伸入的测量位置。常规千分表的直杆测头只能沿表体轴线方向做接触测量，当被测特征位于台阶侧面、窄槽内部、或者被工装夹具遮挡的位置时，直测头会出现表体与工件干涉的问题，根本无法完成接触，这时候带固定偏移量的测头就能通过横向的偏距，让表体避开干涉区域，仅让前端的测量触头接触被测面，完成尺寸读数。

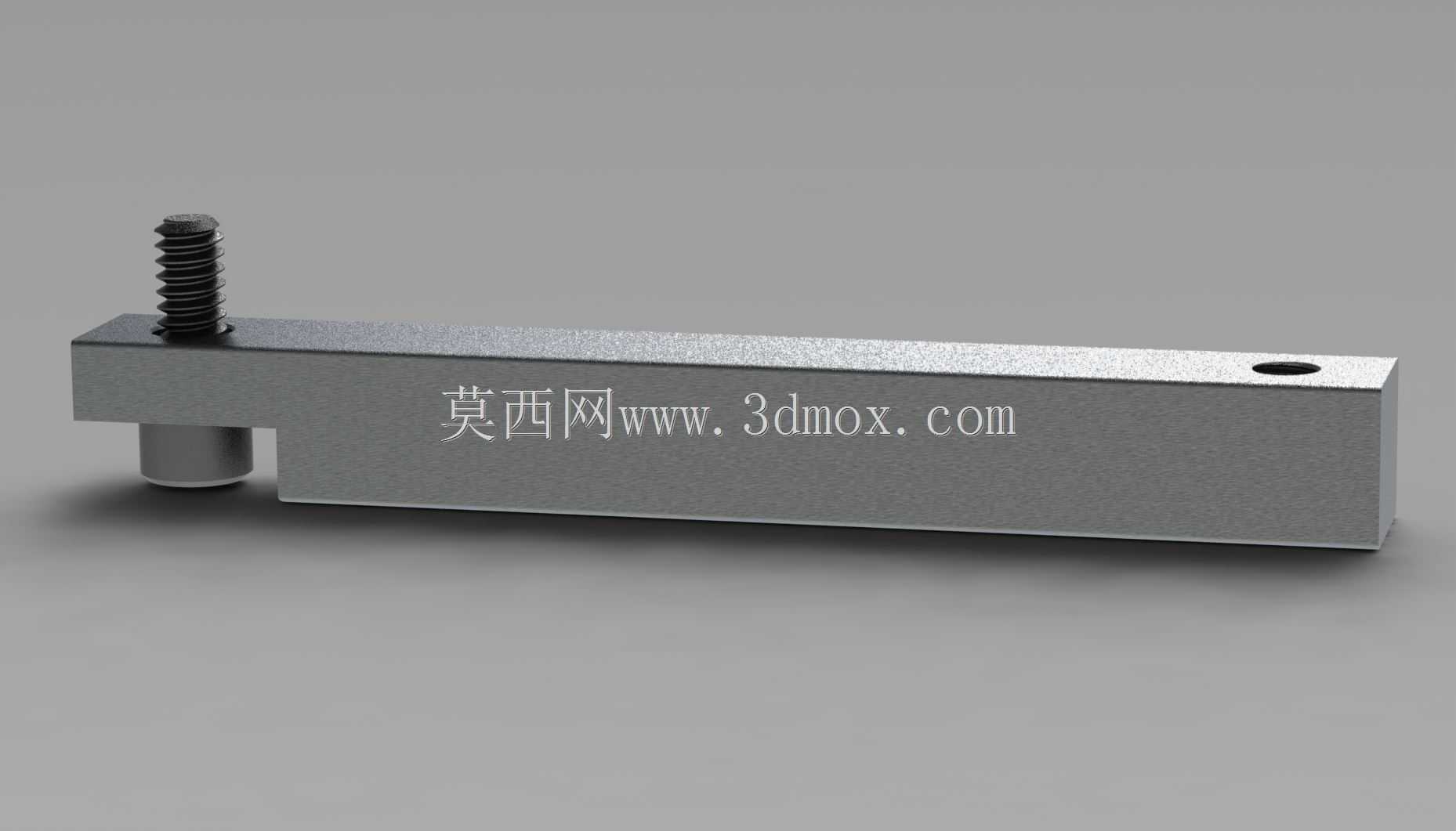

　　从结构设计上看，这个测头的主体是长条形的刚性安装基体，基体一端加工有标准的千分表安装螺柱，螺柱的尺寸完全适配主流千分表的测杆安装接口，不需要额外的转换接头就能直接装夹固定。基体的另一端是向下延伸的测量接触端，接触端的轴线与安装螺柱的轴线保持固定的1.75英寸平行偏移距离，这个偏移量是经过标准化设计的，对应车间常见的台阶避让距离，在实际使用时，测量人员只需要提前用标准量块对零位，就能直接读取被测尺寸的偏差值，不需要额外计算偏移量带来的读数差。

　　基体上还设计有一个定位销孔，这个孔的作用是在装夹测头时配合千分表测杆上的防转平面，避免测量过程中测头发生周向转动，导致偏移方向改变，最终影响测量精度。整个基体的加工采用了整体磨削工艺，安装螺柱的轴线与测量接触端的轴线平行度控制在0.002mm以内，接触端的端面做了小圆弧倒角处理，既可以避免划伤被测工件的表面，也能减少测头与工件接触时的侧向摩擦力，保证测量力始终沿千分表的测量轴线方向传递，不会因为侧向分力导致表内的传动机构出现卡滞或者读数漂移。

　　在实际的安装边界上，这个测头装夹到千分表上之后，整体的横向占用空间比直测头多出固定的偏移距离，在设计检测工装的时候，需要在表体的侧方预留出对应的避让空间，避免工装的定位块与测头的基体发生碰撞。测量接触端的伸出长度经过优化，既保证了足够的测量深度，能够伸入到一定深度的台阶孔或者窄槽内部，也控制了悬伸长度，避免悬伸过长导致测头在接触工件时发生弹性形变，引入额外的测量误差。

　　这类偏移测头在批量零件的快速检测场景中优势非常明显，比如在汽车零部件的轴类零件台阶面跳动检测、模具镶件的窄槽尺寸检测、精密夹具的定位面高度差检测中，不需要定制复杂的专用检具，只需要更换对应偏移量的测头，就能用普通的千分表完成测量，大幅降低了检测成本，也缩短了生产准备的周期。设计这类测头的时候，最核心的控制点是偏移距离的一致性和两个轴线的平行度，偏移距离的误差会直接导致系统测量偏差，而平行度超差则会让测量力的传递方向出现偏斜，使得千分表的读数重复性变差，所以在加工过程中，安装螺柱和测量接触端的加工通常采用一次装夹完成磨削的工艺，减少二次装夹带来的形位误差，后续的热处理也采用了稳定化处理，避免长期使用过程中出现应力变形，导致精度损失。

　　在日常使用中，这类测头的维护也和常规千分表测头一致，只需要定期检查接触端的磨损情况，避免因为长期接触硬质工件导致接触端出现磨平的缺口，影响接触点的位置精度，装夹的时候不要过度拧紧安装螺柱，避免螺柱变形导致装夹同轴度变差，存放的时候要和其他量具分开摆放，避免磕碰划伤基体的基准面，就能长期保持测量精度。很多一线的检验人员还会根据自己常测的零件特征，搭配不同偏移量的测头组成套装，应对不同的测量场景，比采购专用的异形量具性价比高很多，也更灵活。
