不锈钢阶梯轴式帕尔夫定位销轴结构

　　在工装夹具定位、木工辅具限位、小型设备装配对位的场景里，这类阶梯式不锈钢销轴是非常常用的定位连接件，很多做非标工装设计的工程师在处理需要反复拆装、对位精度要求在0.1mm级的连接位时，都会优先考虑这类带轴肩的销轴结构，相比普通圆柱销，它的限位可靠性要高出不少。从实际使用场景来看，这类销轴常被用在快速夹钳的对位模块、可拆式工装的定位基准位、木工导尺的滑动限位端，尤其是在需要频繁插拔、存在一定侧向剪切力的工位上，轴肩结构能直接承担轴向的限位载荷，不需要额外加装卡簧或者挡圈，装配步骤能减少两道，日常维护的时候也不会出现小零件脱落丢失的问题。

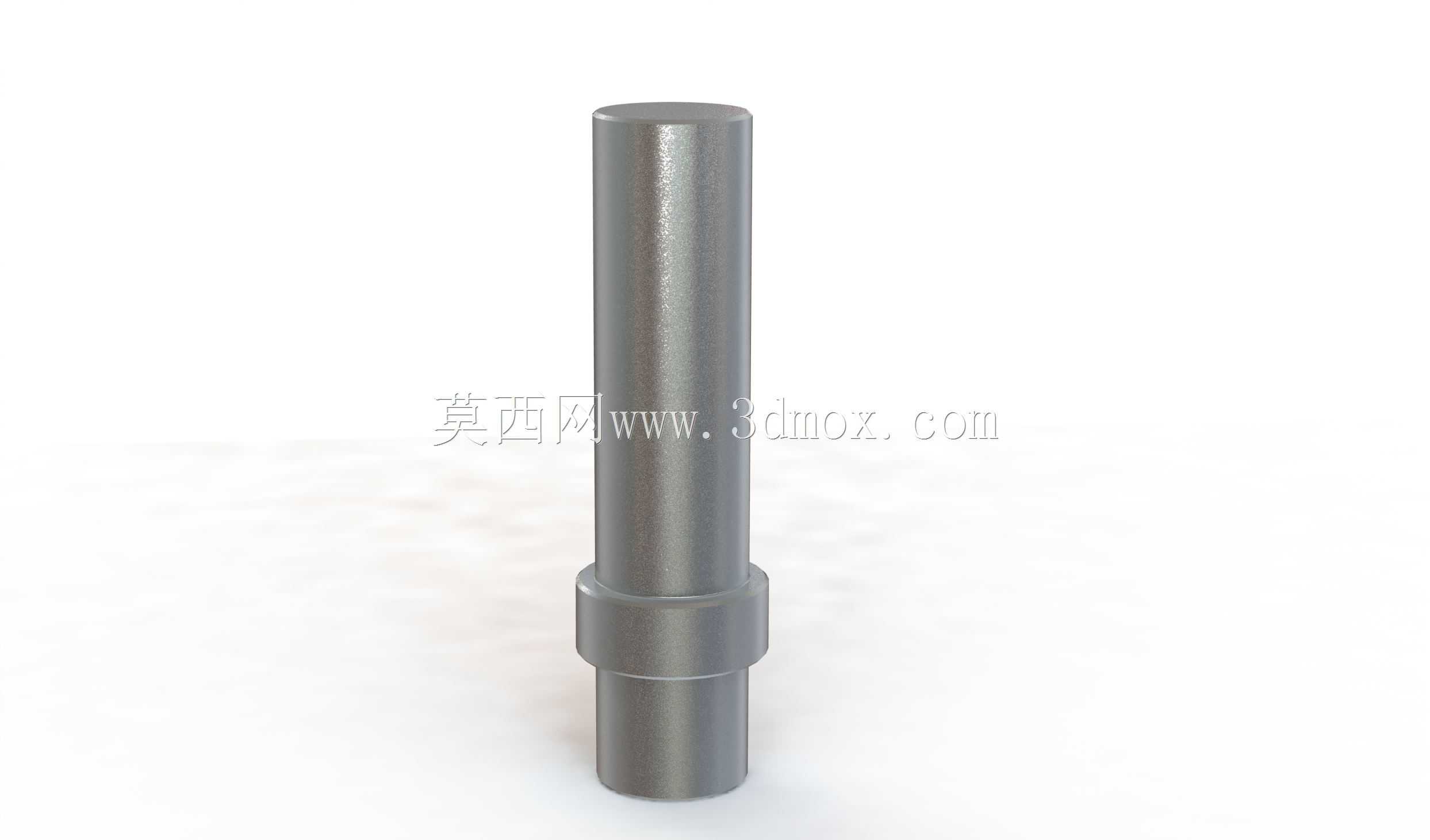

　　从结构设计逻辑来看，这个零件采用三段式阶梯结构，最上端是直径最大的光轴段，长度占整体长度的六成左右，作为主要的导向与承载段，装配时最先穿入对位孔，大直径的设计能提升整体的抗剪切能力，应对工位上常见的侧向偏移载荷；中间的环形轴肩是整个零件的核心限位结构，轴肩的外径比上下两段轴都大，装配到位后轴肩端面会直接贴合安装基体的表面，既能控制销轴的插入深度，保证两端伸出长度符合设计要求，也能承受轴向的冲击力，避免销轴在受载后从安装孔中窜出；最下端是直径最小的插入段，长度较短，主要作用是穿入另一侧的对位孔，完成两端的定位连接，小直径的设计能降低对位时的孔位加工精度要求，就算两个安装孔存在少量的同轴度误差，也能顺利插入完成装配。

　　材质选用不锈钢是考虑到这类零件很多会用在木工车间、户外工装或者有一定湿度的装配环境里，普通碳钢销轴容易生锈，锈蚀后会导致插拔困难，甚至锈死在安装孔里，不锈钢材质的防锈性能好，长期使用也能保持光滑的表面，插拔阻力稳定，不需要频繁涂抹润滑脂维护。表面没有做额外的涂层处理，保留了不锈钢本身的金属光泽，表面粗糙度控制在Ra1.6左右，既不会因为太光滑导致装配后容易打滑，也不会因为太粗糙造成插拔卡滞。

　　从安装边界来看，设计对应的安装孔需要采用两段式阶梯孔，大孔段匹配上端大直径轴的尺寸，采用H7的间隙配合，保证销轴能顺畅插入，小孔段匹配下端小直径轴的尺寸，采用H8的间隙配合，降低加工难度；轴肩对应的沉台深度要比轴肩的厚度小0.05到0.1mm，这样装配锁紧后轴肩能被牢牢压在安装面上，不会出现轴向窜动。零件整体没有尖锐的棱角，所有轴段的过渡位置都做了小半径的圆角处理，一方面是避免热处理或者使用过程中出现应力集中导致断裂，另一方面也能在装配时起到导向作用，不会刮伤安装孔的内壁。

　　在实际选型的时候，工程师需要根据工位的侧向载荷大小确认销轴的直径，剪切应力要控制在不锈钢许用应力的三分之一以下，保证长期受载不会变形；销轴的总长度要根据两个被连接件的总厚度来选，保证下端插入段伸出对面安装面的长度在3到5mm，既不会因为伸出太长干涉其他部件运动，也不会因为插入太浅导致定位失效。这类销轴和普通圆柱销相比，最大的优势就是集成了轴向限位功能，不需要额外配置紧固件，拆装的时候只需要从一端敲出或者拔出即可，非常适合需要频繁更换工装、调整工位的生产场景，能大幅减少换型的辅助时间。很多做精益生产工装改进的工程师，都会把原来用普通圆柱销加卡簧的定位结构替换成这类带轴肩的一体式销轴，不仅能降低零件的采购种类，还能减少装配和维护的工作量，实际使用中的故障率也更低，不会出现卡簧脱落、销轴窜动的问题。
