Betterley UNA测量仪表全套零件结构

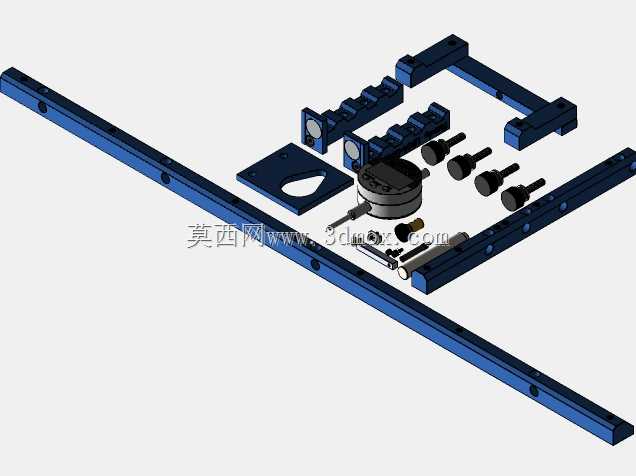

　　这套零件组是配套高精度位移测量仪表的全套安装与功能组件，主要面向机床加工过程中的工件尺寸校验、形位公差检测场景，也可适配工装夹具上的装夹定位精度复核、自动化设备行程位置反馈等工况，覆盖普通铣床、磨床、钻床的加工工位测量需求，也能在非标自动化设备的装配调试环节作为位置检测的硬件载体使用。整套组件包含长行程安装导轨、多组L型与直板型固定支架、锁紧调节螺栓、测量表头本体、测头接长杆、定位垫块、水滴形避让安装板等不同功能的零件，各零件之间通过标准螺栓锁紧、卡槽定位的方式实现组合装配，不需要额外定制非标连接件，可直接根据现场测量需求调整安装位置与测量角度。从设计思路来看，整套零件优先考虑了现场安装的通用性，底部的长导轨采用等间距安装孔设计，

　　孔位间距匹配通用机床工作台的T型槽间距，也适配常用工业铝型材的槽宽安装标准，不需要额外加工转接板即可完成固定；不同结构的支架分别对应不同的安装场景，短L型支架适合在狭窄空间内完成表头的垂直固定，长直板支架可实现大悬伸位置的测量需求，带水滴形避让孔的安装板则专门针对带凸起结构的被测工件设计，避免测量过程中支架与工件发生干涉。锁紧螺栓采用滚花头设计，现场调试时不需要额外工具即可完成表头位置的粗调，锁紧后配合侧面的顶丝结构可实现零位的微调，避免测量过程中出现表头移位导致的测量误差。表头本体的安装柄采用标准直径设计，可适配所有支架上的通用安装孔，不需要针对表头单独做孔位适配，测头部分可根据被测工件的材质更换不同形式的测头，

　　平测头适合测量光滑平面工件，尖测头可适配曲面或窄槽位置的测量，接长杆则可在深孔、深腔测量场景下延伸测量深度，解决常规表头测头长度不足的问题。从安装边界来看，底部长导轨的总长度覆盖常规小型机床工作台的横向行程范围，安装时导轨两端预留的固定孔可直接通过T型螺栓固定在工作台槽内，导轨上的滑动支架可沿导轨全程滑动，锁紧后无窜动；各支架的悬伸长度经过受力校核，在最大悬伸位置锁紧后，表头测量端的形变量控制在微米级，不会因为支架变形影响测量精度。所有金属结构件均采用表面硬化处理，日常使用中与工作台、工件发生磕碰不会产生明显变形，锁紧位置的螺纹孔经过钢丝螺套强化，多次反复拆装调整也不会出现滑牙问题。在实际加工场景中，

　　这套组件可快速组合成不同的测量工装，比如在钻床工作台上安装后，可直接测量钻孔深度、工件装夹后的平行度；在磨床加工时，可实时监测砂轮进给过程中的工件尺寸变化，不需要反复停机用手持量具测量；在非标设备装配时，可固定在移动模组上检测模组的重复定位精度，也可安装在气缸、电缸的行程端点作为到位检测的硬限位触发件，相比电子式接近开关，这种接触式测量组件可直接反馈实际位移量，检测精度不受油污、切削液、金属粉尘的影响，在机加工车间的恶劣工况下稳定性更强。各零件的边角位置均做了倒角处理，装配过程中不会划伤操作人员，也不会在安装时刮伤工件表面，支架上的安装孔均采用沉孔设计，螺栓锁紧后头部不会突出支架表面，避免测量过程中突出的螺栓头与被测工件或设备运动部件发生碰撞。整套零件的公差配合经过优化，滑动配合位置的间隙控制在合理范围，既能保证支架滑动顺畅无卡滞，又不会出现间隙过大导致的测量偏移，锁紧后的重复定位精度可满足微米级测量的需求，适配车间现场的高精度尺寸检测工作。
