低剖面直线导向导轨结构设计

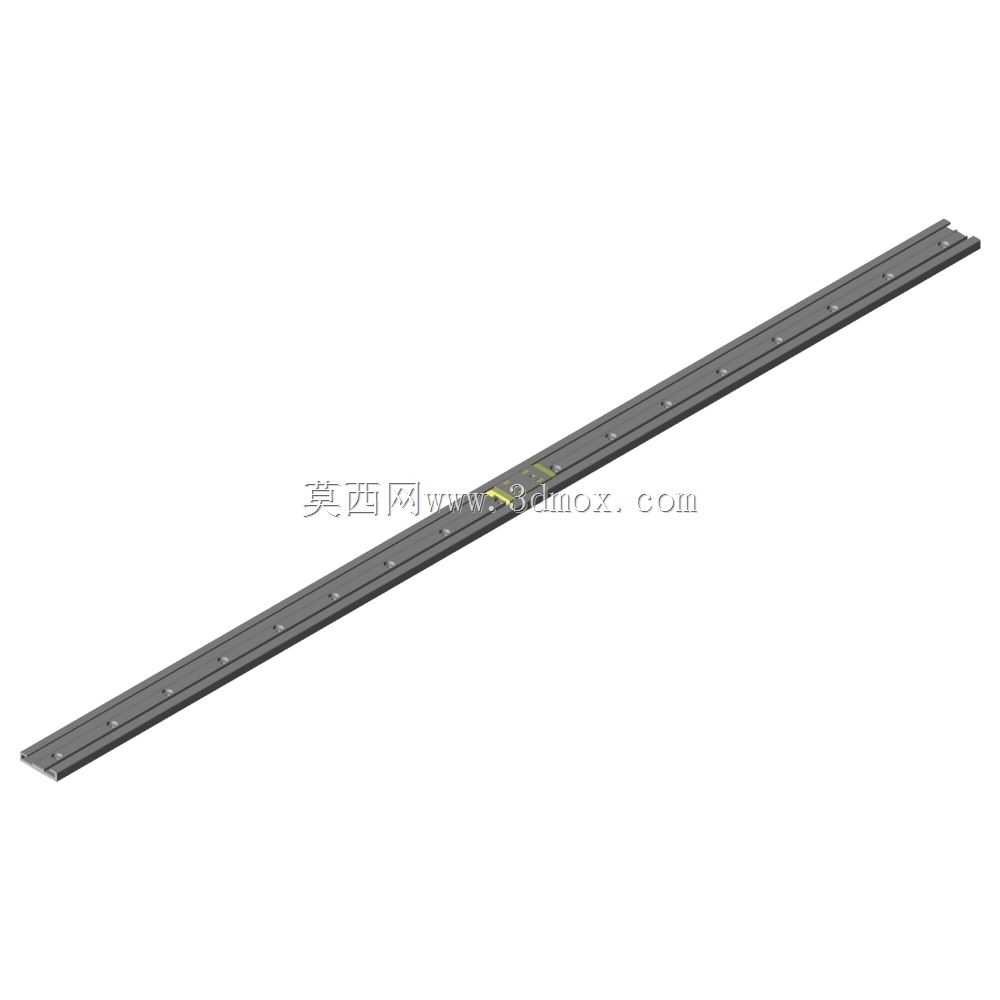

　　在自动化生产线的紧凑工位布局、检测设备的狭小安装空间、电子制造设备的轻载滑移场景中，低剖面导向部件的选型一直是结构工程师需要反复权衡的环节——既要保证导向精度与运行顺滑度，又要尽可能压缩安装占用的垂直空间，避免抬升整体设备的重心高度，或是挤占其他功能模块的安装位置。这款低剖面导向系统的设计，正是针对这类空间受限的应用场景展开，整体采用窄长型的一体式导轨基体设计，没有额外突出的安装座结构，能直接贴合设备安装面完成固定，最大限度降低导向副的整体安装高度。从结构设计逻辑来看，这款导向件没有采用传统滚动导轨的滚珠循环结构，而是依托滑动摩擦副实现直线导向功能，这种设计思路一方面省去了滚珠保持架、回流槽等复杂结构的空间占用，进一步压缩剖面尺寸，

　　另一方面也让导轨的运行噪音更低，在轻载、中低速的往复滑移场景下具备更长的免维护周期，不需要频繁补充润滑脂就能保持稳定的运行状态，很适合用在食品包装、3C检测这类对洁净度、噪音控制有要求的设备场景中。导轨本体的截面做了对称式的导向槽设计，两侧的导向面经过精度修型，能保证配套滑块在全程滑移过程中不会出现侧向偏摆，导向间隙控制在极小的范围内，即使是在悬臂安装的使用场景下，也能保持足够的支撑刚性，不会因为侧向受力出现卡滞、窜动的问题。导轨的安装面做了全平面的精加工处理，安装孔沿导轨长度方向等间距排布，安装时不需要额外加工适配的沉台，只需要在设备安装基座上加工对应的螺纹孔，就能通过紧固件直接完成导轨的固定，安装基准统一，

　　现场装配时的调试工作量很小，能有效缩短设备的组装周期。从安装边界尺寸来看，这款导轨的基准宽度为40mm，长度方向可以根据实际设备的行程需求做适配选型，整体剖面高度远低于同规格的标准滚动直线导轨，在需要大行程、低安装空间的滑移结构中，能有效降低设备的整体轮廓尺寸。比如在桌面型自动化检测设备的探针滑移模组中，选用这款低剖面导轨，就能把探针驱动模组的整体厚度压缩到传统导轨方案的三分之二左右，让设备的工作台面高度更符合人工操作的人机工程要求，同时也能减轻模组的整体运动重量，降低驱动电机的负载扭矩需求，提升设备的动态响应速度。在实际选型适配过程中，工程师只需要确认行程长度、负载重量、安装面的平面度这几个核心参数，就能完成导轨的匹配，

　　不需要额外设计复杂的安装转接结构，导轨本身的刚性足够支撑常规的检测、送料、对位类的轻载作业需求。另外，这款导向系统的滑动接触面采用了自润滑材质设计，长期运行过程中不会出现金属碎屑脱落的问题，在无尘车间的生产设备中使用时，不会对生产环境造成污染，也不会因为碎屑卡入导向间隙影响运行精度。和传统的高剖面导轨相比，这种低剖面设计的导轨在安装后，运动部件的重心更贴近安装基准面，设备高速往复运动时的振动更小，能有效提升运动末端的定位精度，在视觉检测、精密点胶这类对位置精度要求较高的工位上，能减少因为振动带来的检测误差、点胶偏移问题。在三维建模过程中，这款导轨的模型严格按照实际安装尺寸绘制，所有安装孔的位置、导向面的轮廓尺寸、剖面的各部分厚度都和实物保持一致，工程师在做设备整体结构设计时，可以直接调用模型完成装配干涉检查，不需要反复核对二维图纸的尺寸参数，能有效减少设计阶段的尺寸错漏问题，提前预判安装过程中可能出现的空间干涉情况，缩短整体设计周期。
