EGFM-16T自调心卡夹轴承结构设计

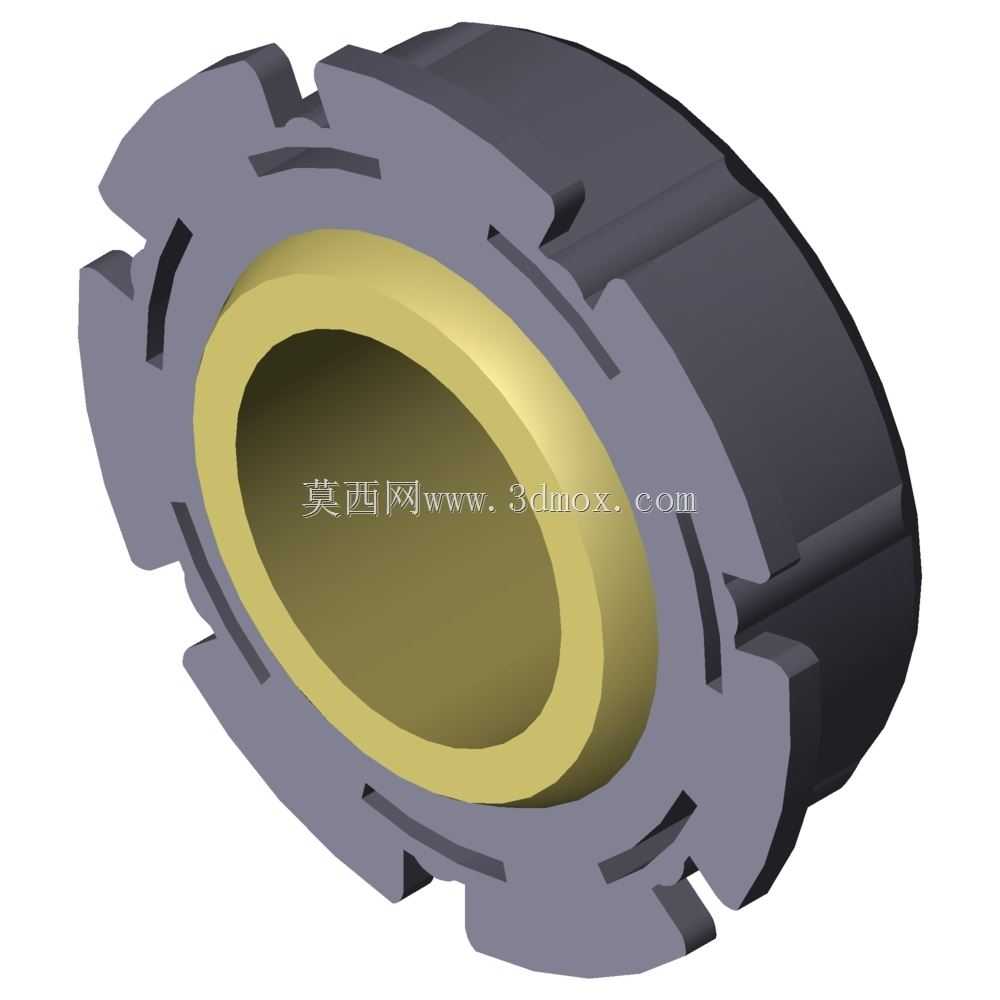

　　在轻工输送、食品包装、小型自动化装配线这类对轴系安装容错率有要求的设备里，常规刚性滑动轴承往往因为安装座的加工同轴度误差、机架运行中的微变形，出现卡滞、偏磨的问题，这类工况下，带自调心功能的卡夹式轴承就成了兼顾安装便捷性与运行可靠性的选择。这款EGFM-16T自调心卡夹轴承，内圈适配16mm公称直径的光轴，整体采用分体式复合结构，内层是带自润滑特性的金属轴套，直接与轴面接触承担径向载荷，外层是带卡夹结构的调心座圈，两者的球面配合面可以在一定角度范围内自动补偿轴与安装座之间的角度偏差，最大补偿角度可以覆盖常规机架焊接、钣金加工带来的1-2度同轴度误差，不需要额外加工高精度的安装定位台阶，能大幅降低安装座的加工精度要求，压缩整机制造成本。

　　从结构设计逻辑来看，这款轴承没有采用传统滚动轴承的滚珠、保持架结构，而是用滑动摩擦副搭配球面调心结构，一方面避免了滚动体在轻载、低速往复运动工况下的蠕动磨损，另一方面卡夹式的外圈结构不需要额外的轴承端盖、挡圈做轴向固定，外圈周向分布的弹性卡爪可以直接卡入安装板的预制卡槽内，轴向定位靠卡爪的弹性形变实现卡紧，安装时只需要将轴承从安装板一侧压入对应开孔即可完成固定，不需要额外的紧固件，装配效率比传统法兰式轴承提升40%以上，非常适合批量装配的小型自动化设备。

　　尺寸边界上，这款轴承的外圈最大外径适配22-24mm的安装开孔，卡爪展开后的最大外径比安装孔大1.2mm左右，压入后卡爪回弹卡在安装板背面，轴向可以承受最大500N的轴向窜动力，不会因为设备启停的轴向冲击出现脱出问题；内圈的轴孔公差采用H7配合精度，与g6公差的光轴配合时，既可以保证轴的顺畅转动，又不会出现过大的径向间隙导致运行晃动；轴承整体的轴向厚度控制在12mm以内，对于安装空间局促的小型输送线辊筒、气动摆台转轴这类场景，不需要预留过大的安装空间，能有效压缩设备的整体体积。

　　实际工况适配中，这款轴承的自润滑内层可以在无额外油脂润滑的情况下长期运行，适合食品加工、医药包装这类不允许油脂污染的生产场景，避免润滑脂泄漏污染物料的风险；球面调心结构在轴出现轻微弯曲变形、安装座出现位置偏移时，内圈可以随轴的角度偏转自动调整贴合状态，始终保持轴套与轴面的全周接触，不会出现局部应力集中导致的偏磨、抱轴问题，相比普通直套式滑动轴承，在存在安装误差的工况下使用寿命可以提升2-3倍。

　　建模过程中需要重点关注几个配合面的尺寸精度：一是内外圈之间的球面配合面，球面的半径公差需要控制在±0.02mm以内，保证调心转动顺畅的同时不会出现过大的径向窜动；二是外圈卡爪的弹性槽宽度，槽宽过大会导致卡爪刚性不足，轴向固定力不够，槽宽过小则会导致压入安装孔时卡爪无法顺利收缩，出现装配困难甚至卡爪断裂的问题；三是内圈轴孔的表面粗糙度，需要控制在Ra1.6以下，降低与轴面相对转动时的摩擦系数，减少运行磨损。在做设备选型匹配时，需要注意这款轴承的额定径向载荷为1.2kN，适合轻载、中低速的转动或往复摆动工况，转速超过300rpm的连续运行场景需要额外核算PV值，避免摩擦温升过高导致轴套材料软化失效；安装时压入力需要均匀作用在外圈端面，不能直接敲击内圈，避免内外圈的球面配合面出现磕碰损伤，影响调心功能的正常发挥。
