集成三菱PLC与HMI的泵组控制柜体

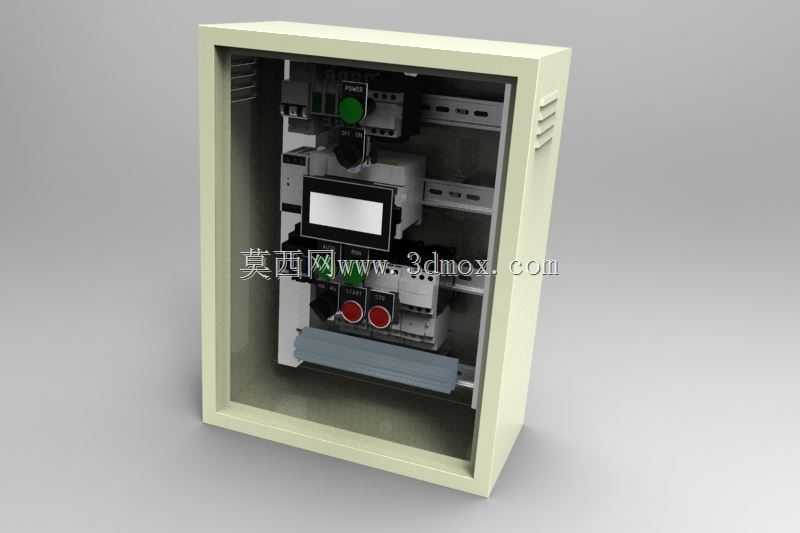

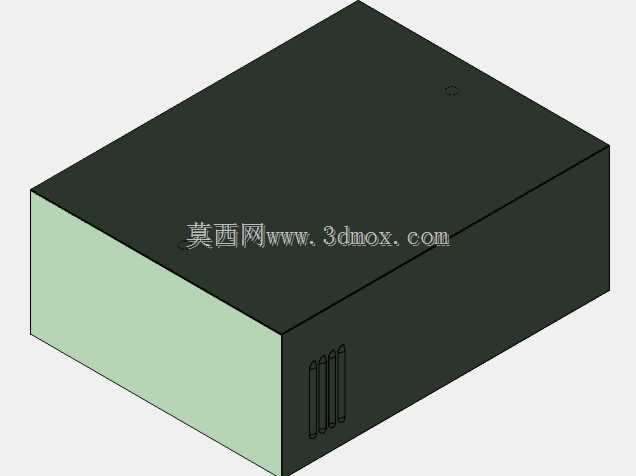

　　这套泵组控制柜体的三维结构，是面向小型给排水、工业循环水系统的现场控制需求搭建的，核心控制逻辑依托三菱FX3系列PLC实现，搭配GT21系列人机界面完成本地参数设置、运行状态可视化与故障告警弹窗，整套电气元件全部集成在立式安装的安装板上，适配车间、泵房等常规工业现场的壁挂或落地安装场景。从实际使用场景来看，这类控制柜体主要承担3台泵组的启停控制、运行状态监测、故障互切功能，现场操作人员无需接入上位机，直接通过柜体正面的HMI触摸屏就能查看每台泵的运行电流、累计运行时长，也能手动切换自动/手动控制模式，遇到过载、缺相、超压这类故障时，PLC会自动触发备用泵投切逻辑，同时通过HMI弹出故障代码，搭配柜体上的物理急停按钮、手动操作按钮，

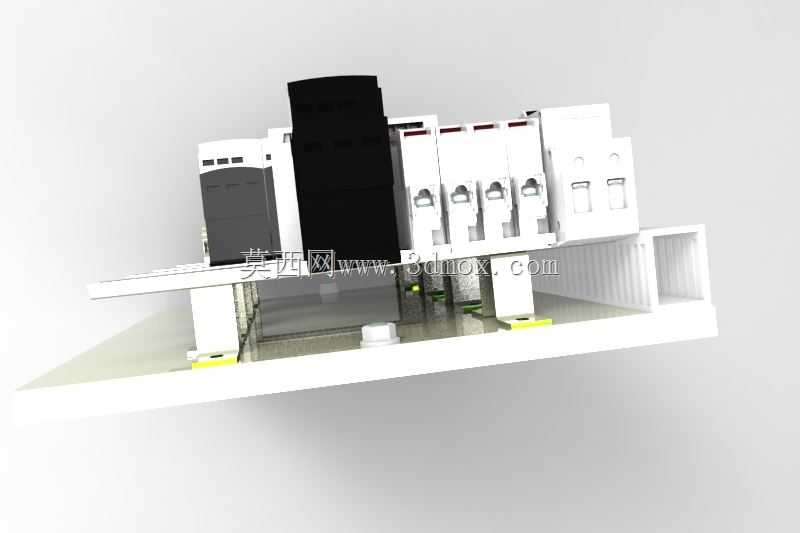

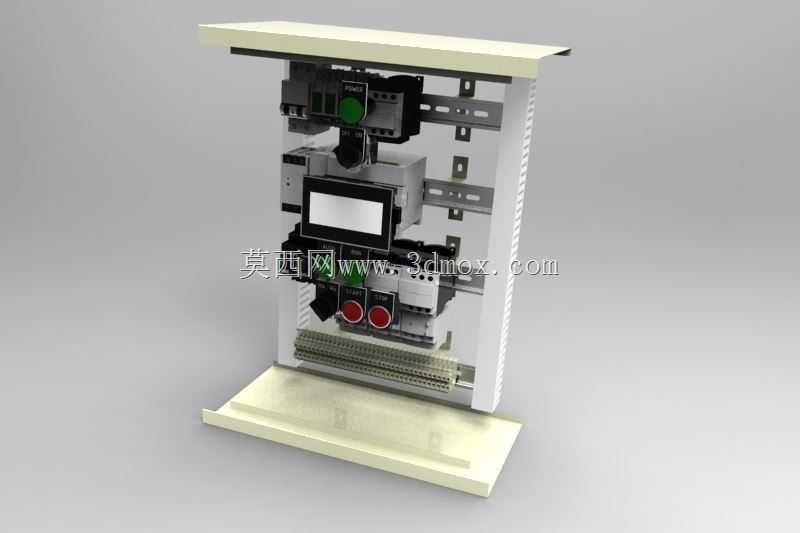

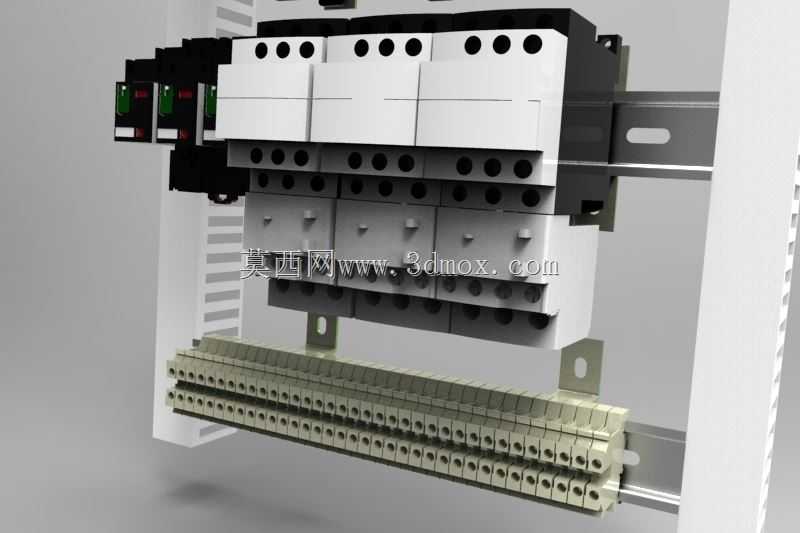

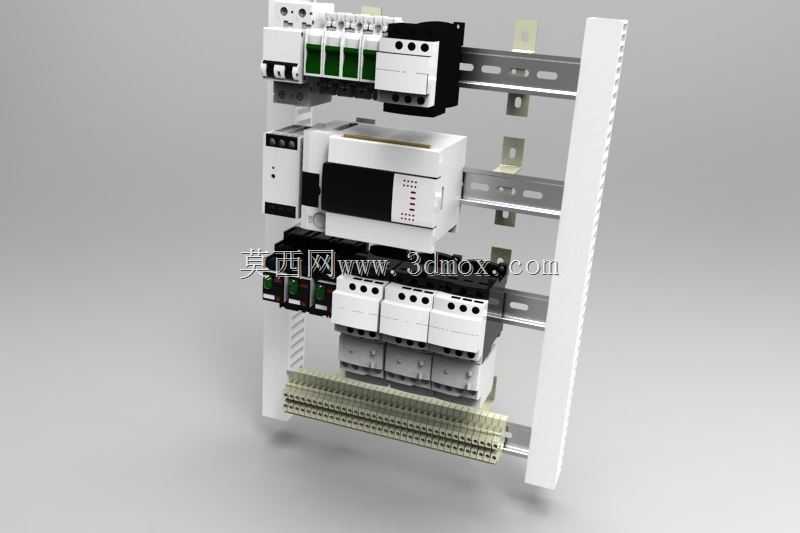

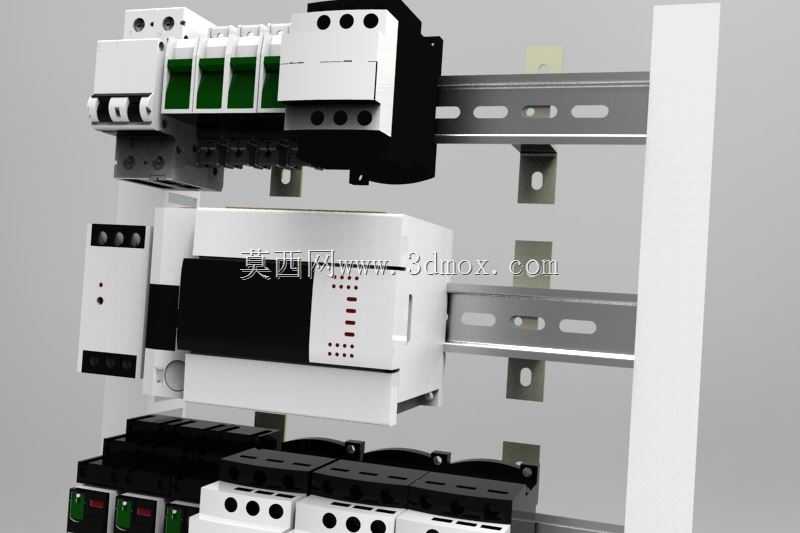

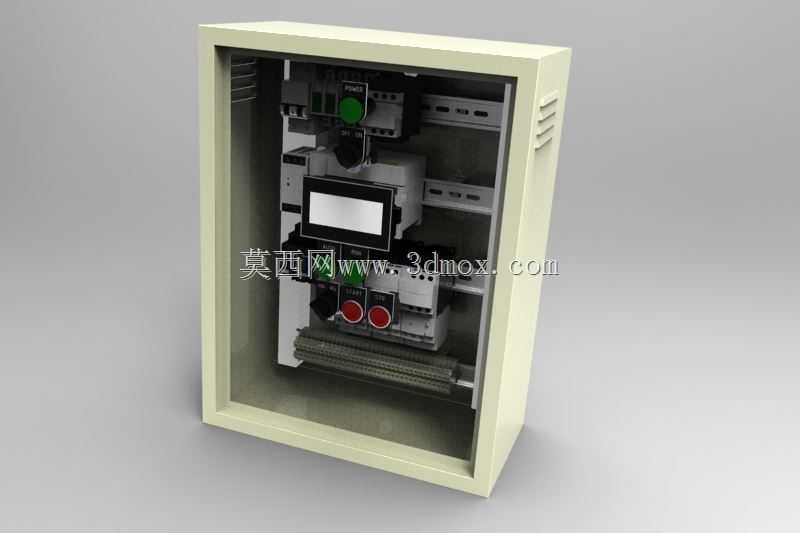

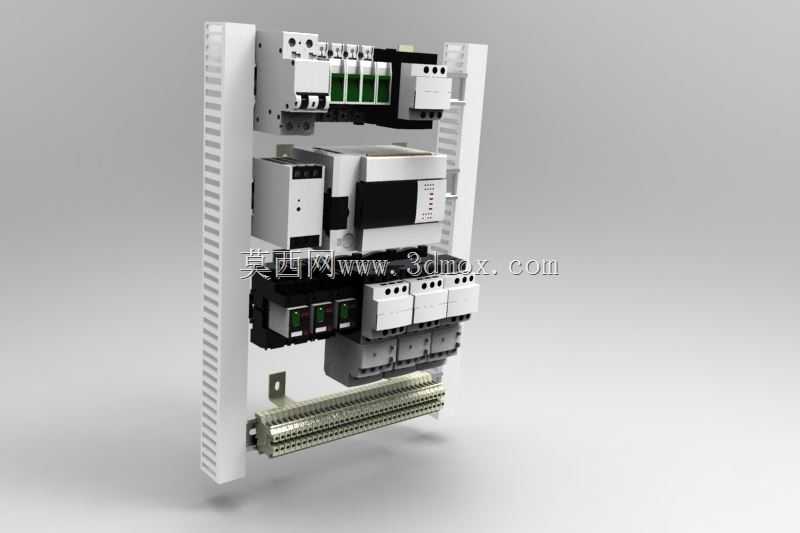

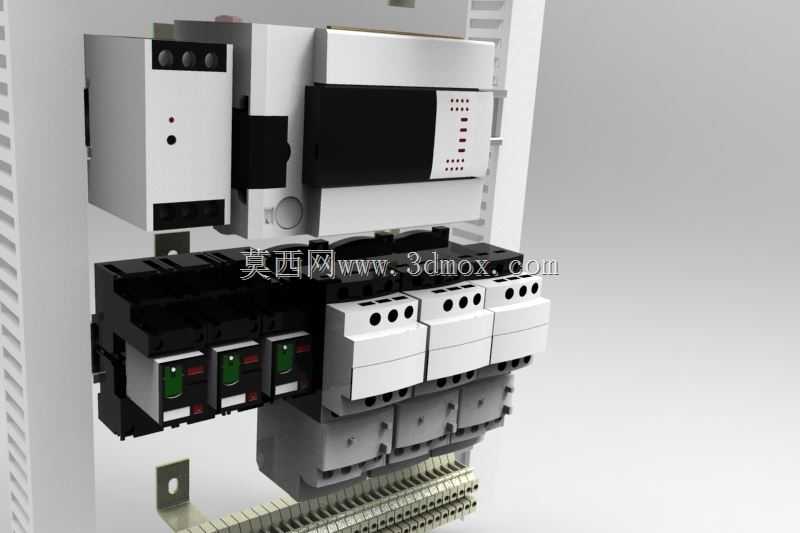

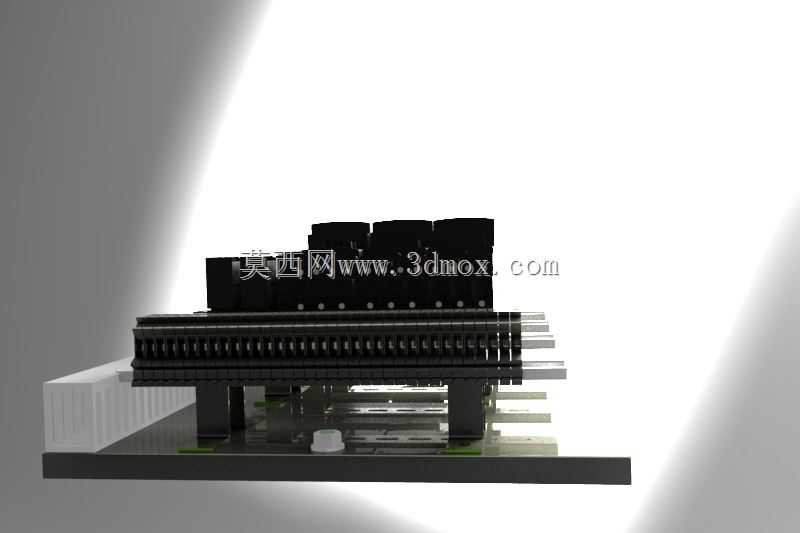

　　兼顾自动运行的可靠性与现场应急操作的便利性。设计过程中首先考虑的是电气元件的排布合理性，安装板采用标准镀锌钢板材质，元件排布严格遵循电气间隙要求：主回路的施耐德断路器、接触器排布在安装板上部区域，靠近柜体顶部的进线孔位置，方便主电缆进线布线，减少大线径线缆的弯折半径；PLC本体与扩展模块排布在安装板中部偏上位置，紧邻HMI的安装位，缩短PLC与HMI之间的通讯线缆长度，减少信号干扰；下部区域排布施耐德开关电源、欧姆龙继电器组与接线端子排，开关电源为PLC、HMI与继电器提供稳定的24V直流供电，继电器组负责将PLC的输出信号转换为接触器的驱动信号，同时实现强弱电回路的电气隔离，接线端子排全部布置在安装板最下方，方便外部传感器、

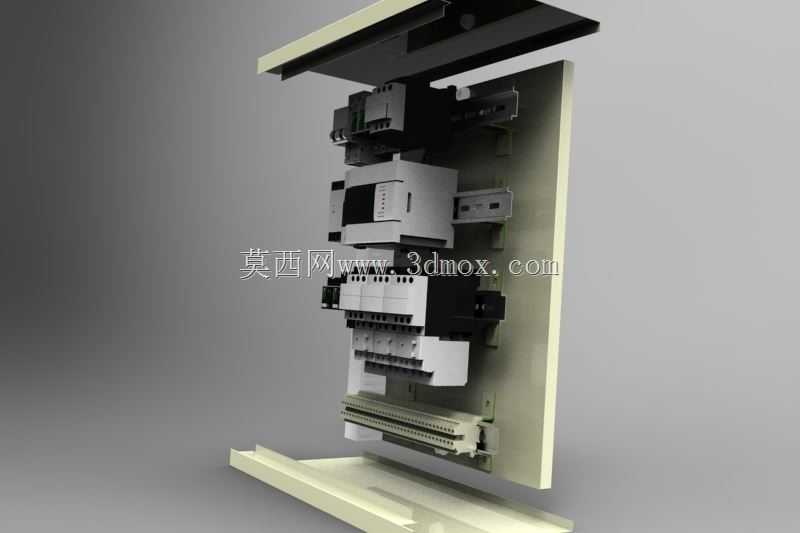

　　泵组动力线、控制线的现场接线，每一排端子都预留了10%的备用点位，方便后续功能扩展时的接线需求。柜体的外形采用上下翻边的立式结构，顶部带遮雨翻边，既可以在室内泵房落地安装，也能在半户外的管廊区域壁挂安装，安装板与柜体框架之间预留了20mm的走线空间，主回路强电线缆与控制回路弱电线缆分两侧走线，中间通过走线槽分隔，避免强电对PLC模拟量信号、通讯信号的电磁干扰。元件选型上全部采用工业级成熟型号，三菱FX3系列PLC的IO点位预留了20%的余量，除了接入3台泵的接触器反馈、热继电器故障信号、管路上的压力传感器、液位传感器信号外，还预留了远程通讯的扩展接口，可以后续接入厂区的SCADA系统实现远程监控；

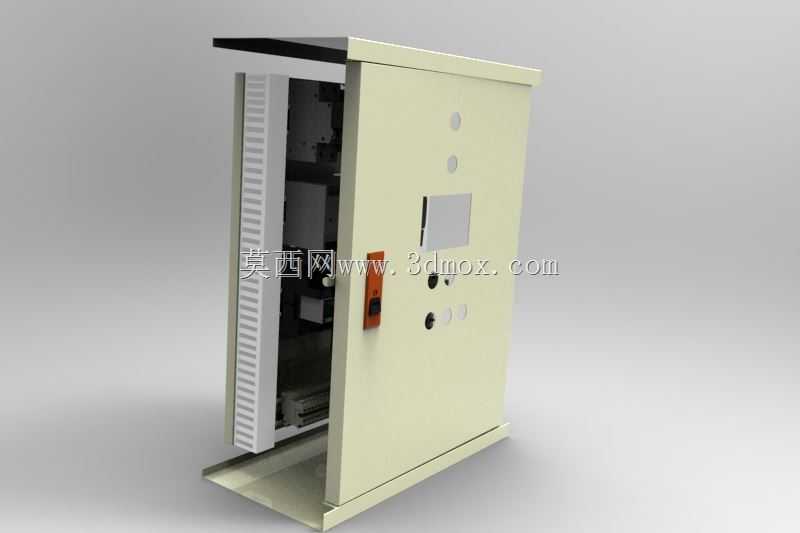

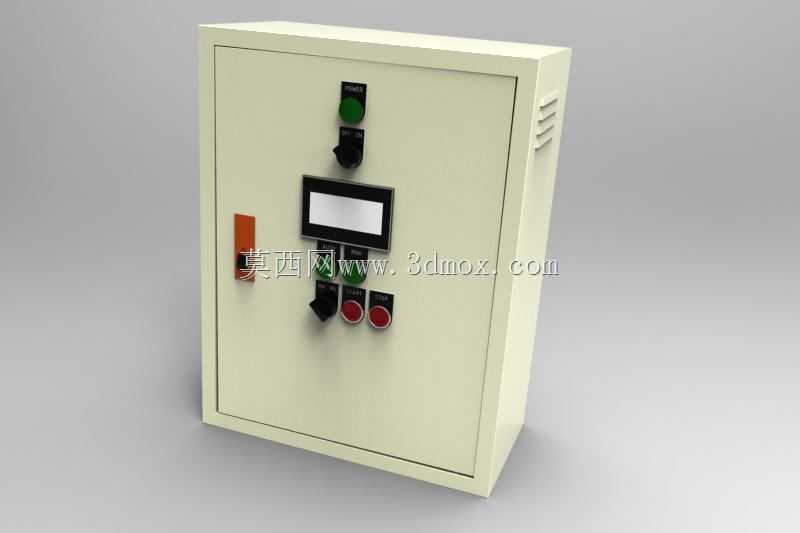

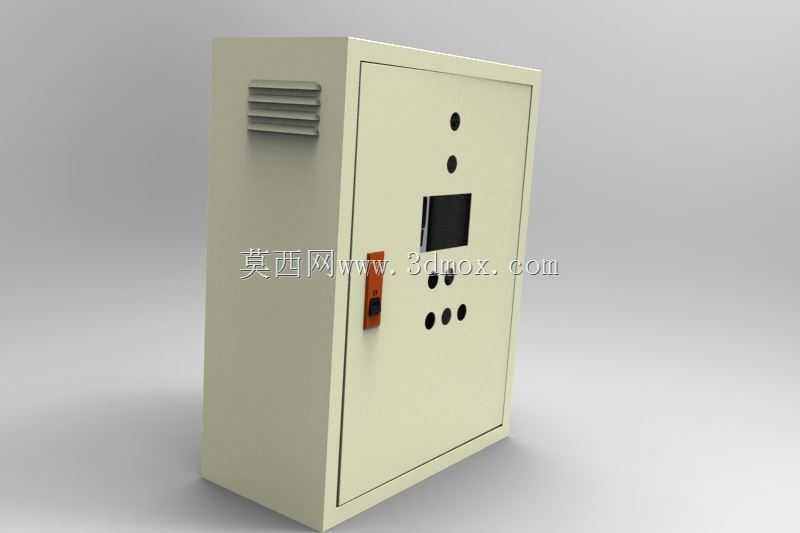

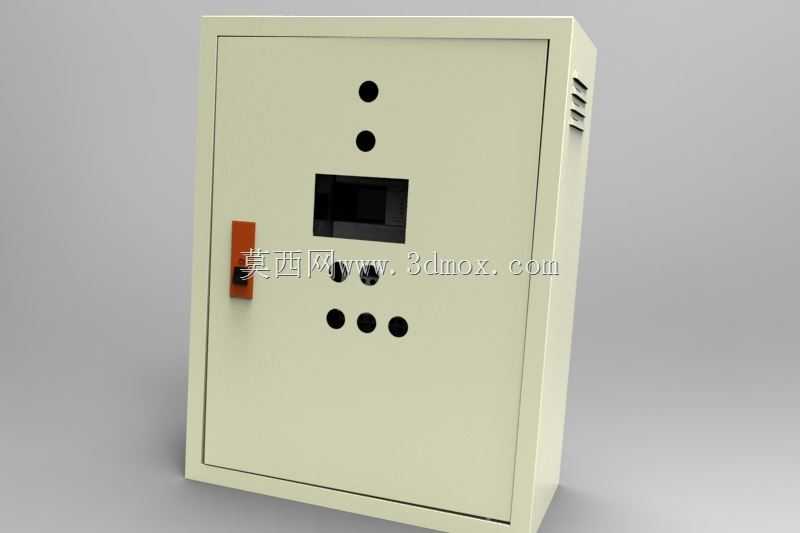

　　施耐德的开关电源宽电压输入范围适配现场电压波动的工况，过载保护特性稳定，能够在泵组启动的瞬时电流冲击下保持输出电压稳定；欧姆龙中间继电器触点容量满足接触器线圈的驱动需求，机械寿命长，减少后期维护的更换频率；HMI屏幕采用7英寸电阻屏，戴工业手套也能正常操作，屏幕防护等级达到IP65，适配现场多粉尘、偶尔溅水的使用环境。安装边界方面，柜体整体宽度控制在400mm以内，深度250mm，高度600mm，壁挂安装时底部距离地面1.2m，刚好符合操作人员站立操作的视线高度，落地安装时可以搭配配套的底座支架，柜体门板上预留了HMI的安装开孔、按钮指示灯的安装孔位，所有开孔边缘都做了钝化处理，搭配橡胶护圈保护线缆绝缘层，柜体的接地端子直接与安装板的接地排连通，接地电阻满足工业电气设备的安全规范要求。从结构建模的细节来看，所有元件的安装孔位都按照实物尺寸1:1还原，包括导轨的安装卡扣、端子排的固定孔、PLC的安装螺丝孔位，建模时直接可以导出安装板的开孔加工图，不需要二次核对尺寸，走线槽的宽度按照实际布线的线径总和选型，主回路走线槽宽度40mm，控制回路走线槽宽度25mm，槽内预留了30%的布线空间，方便后期线缆维护与更换。
