14x30规格十字滑块式联轴器结构

　　做传动结构设计快十二年，经手的轴系连接方案没有一百也有八十，十字滑块联轴器始终是中小扭矩、同轴度存在合理偏差场景下的高适配选项，这次拆解的14x30规格款，是我在轻载输送线、小型实验台传动组里反复验证过的成熟结构。先从实际安装边界说，两端轴孔公称直径14mm，主体总长度30mm，这个尺寸段刚好覆盖0.5-3N·m扭矩区间的传动需求，不会像梅花联轴器那样在频繁正反转场景下出现弹性体疲劳碎裂，也不像刚性凸缘联轴器对两轴对中精度要求苛刻到0.02mm以内，现场安装容错率高很多。

　　很多刚入行的设计师容易忽略滑块联轴器的应用边界，总觉得它结构简单就随便用，其实这款结构的核心适用场景，是两轴存在径向偏移、角向偏移但无剧烈冲击载荷的传动链路：比如小型皮带输送机的驱动电机与从动辊连接，车间里的输送线机架焊接后难免存在安装误差，电机轴和辊筒轴的径向偏移量最大能到0.2mm，角向偏差到1°以内，用这款联轴器完全可以补偿偏移，不会像刚性连接那样把附加弯矩直接加到电机轴承上，之前有客户用刚性联轴器连300mm辊筒，不到三个月电机前端轴承就抱死，换了这款结构之后连续跑了两年多没出过轴承故障。还有实验室的小型搅拌装置、桌面级传动测试台，安装时没法做到高精度对中，用这款联轴器既能稳定传递扭矩，又不会因为对中偏差产生额外的振动噪声。

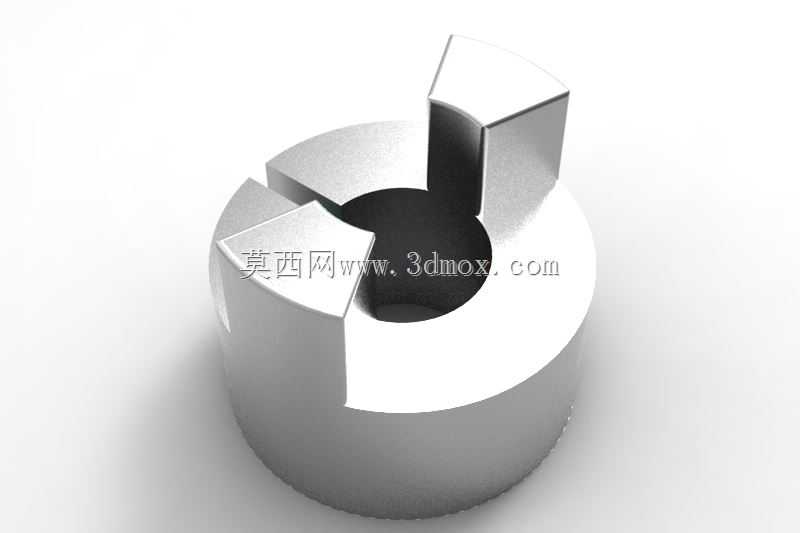

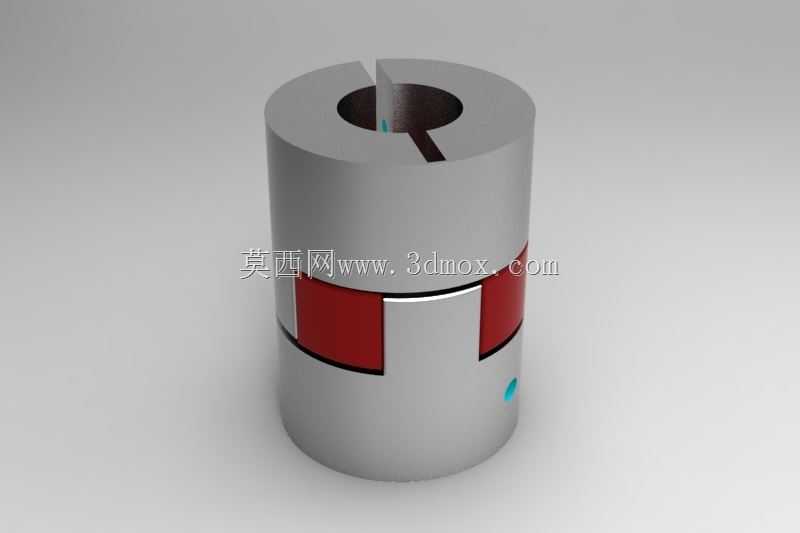

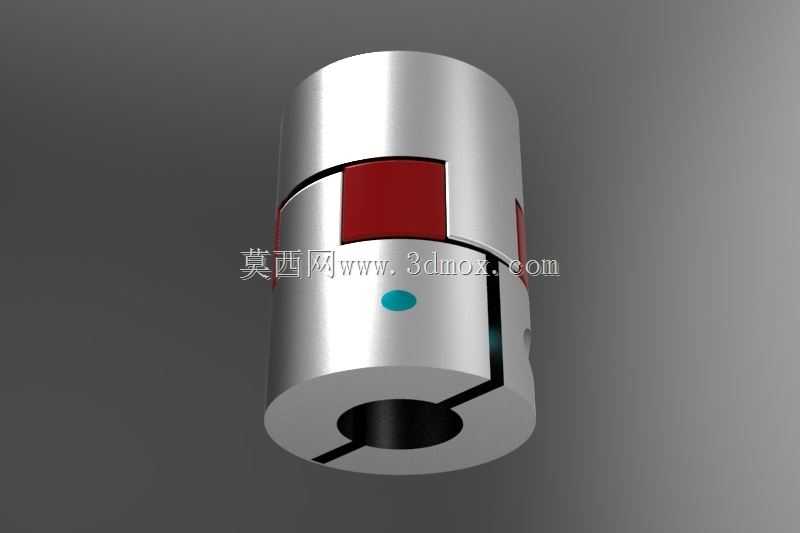

　　再讲功能特性，这款联轴器采用中间十字滑块嵌合两端半联轴器的结构，两端半联轴器上开有对称的径向通槽，中间滑块的两个凸榫分别嵌入两侧槽内，传动时扭矩通过凸榫与槽壁的接触面传递，滑块与槽壁之间预留了合理的滑动间隙，当两轴存在偏移时，滑块可以在槽内做微小的径向滑动，自动补偿安装误差和运行过程中因为机架形变、轴承游隙产生的轴系偏移。和常见的梅花弹性联轴器比，它没有易损的弹性元件，在常温、无强腐蚀的工况下基本不需要维护，不用定期更换弹性体，适合那些安装位置隐蔽、后期维护不便的传动点位；和膜片联轴器比，它的制造成本低很多，对加工精度的要求没有膜片组那么苛刻，中小批量生产时的成本只有同规格膜片联轴器的三分之一，性价比优势非常明显。

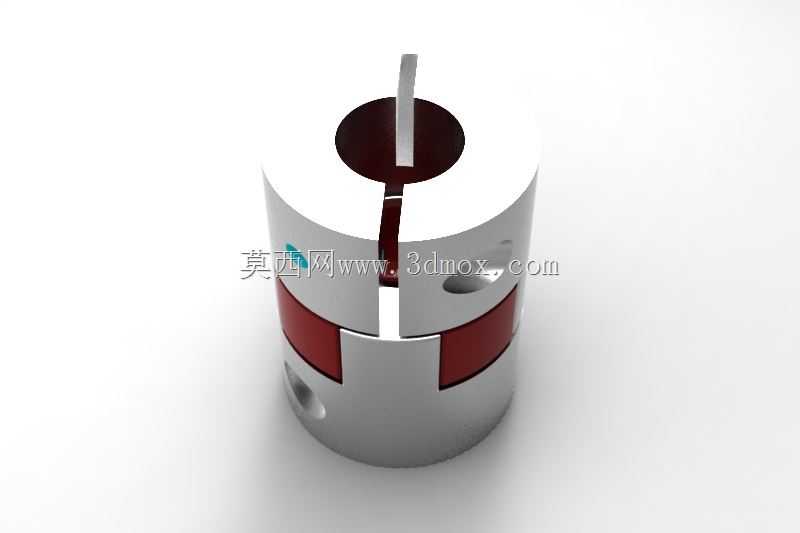

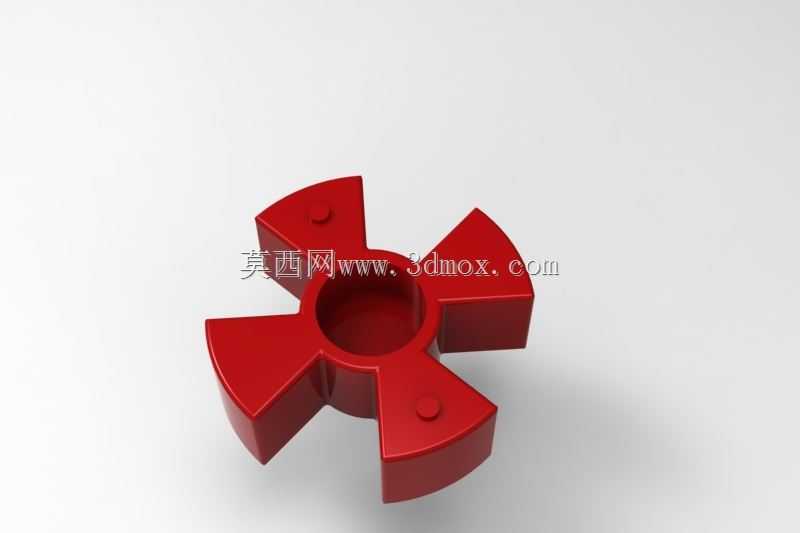

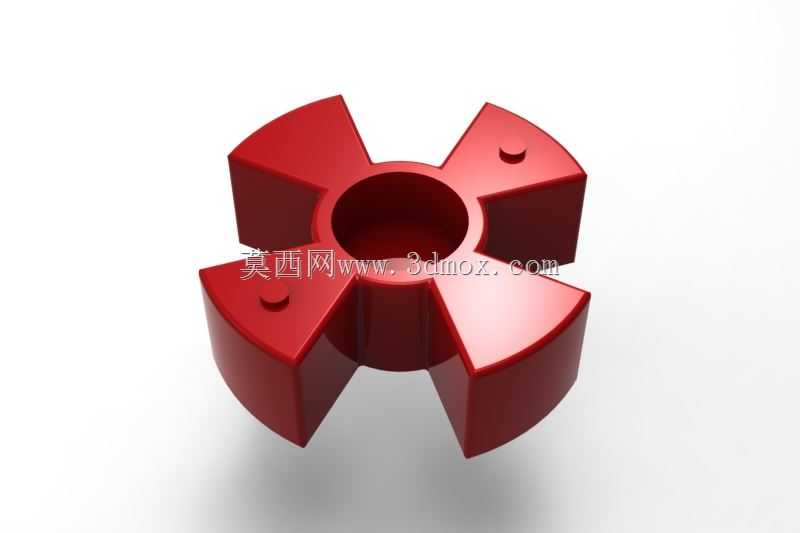

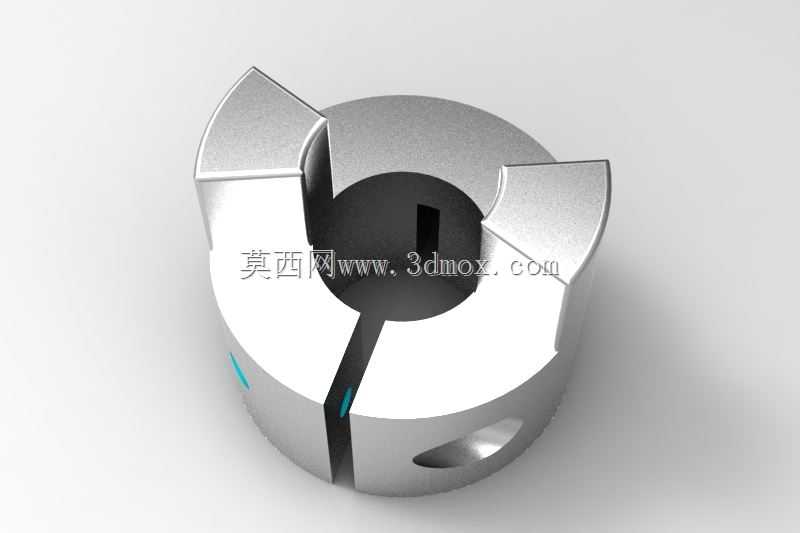

　　设计思路上，这款结构做了几处很贴合实际工况的优化：首先是两端半联轴器的夹紧方式，采用开槽夹紧结构，轴孔侧面开有贯通的夹紧缝，通过紧定螺钉锁紧抱紧轴径，相比传统的顶丝固定方式，夹紧力均匀分布在轴孔整个接触面上，不会在轴表面顶出凹坑，后期拆卸维护时不会出现轴和联轴器咬死拆不下来的情况，之前做设备维护时见过太多顶丝固定的联轴器，拆的时候要拿拉马硬拉，甚至把轴表面拉毛，夹紧式结构就完全避免了这个问题。其次是中间滑块的材质选择，图里的红色滑块部分采用耐磨工程塑料，自润滑性能好，滑动摩擦系数低，运行时不需要额外加注润滑脂，而且塑料滑块的阻尼特性可以吸收一部分传动过程中的微小振动，比金属滑块的运行噪声低3-5分贝，适合对噪声有要求的实验室、办公区配套设备。另外半联轴器的外缘做了倒角处理，没有尖锐的棱边，安装时不会划伤操作人员的手，也避免了高速旋转时棱边带动气流产生的风阻噪声。

　　实际选型安装时要注意几个边界条件：首先是转速限制，这款14x30规格的联轴器，因为滑块存在滑动摩擦，最高适用转速不要超过3000rpm，转速过高时滑块的离心力会增大滑动面的磨损，缩短使用寿命，如果是高速传动场景还是要选膜片或者波纹管联轴器；其次是工作温度，因为中间滑块是工程塑料材质，长期工作温度不要超过80℃，如果是高温工况要换成金属滑块的版本，但金属滑块需要定期加注润滑脂，维护成本会高一些；还有安装时的偏移量不要超过设计允许值，虽然它有补偿偏移的能力，但径向偏移超过0.2mm、角向偏移超过1°时，滑动面的接触应力会急剧增大，磨损速度会成倍提升，安装时还是要尽量把对中精度控制在合理范围内，不能完全依赖联轴器的补偿能力。

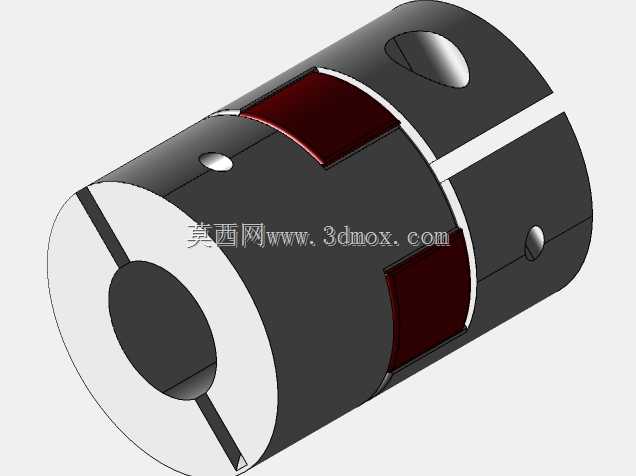

　　从三维建模的角度说，这款结构的建模逻辑很清晰，先做半联轴器的基体，拉伸圆柱实体后切除轴孔，再开出径向的嵌合槽，然后做夹紧缝和螺钉安装孔，中间滑块部分要注意凸榫的尺寸和槽的配合间隙，一般单边留0.1-0.15mm的间隙就足够补偿偏移，间隙太小会导致滑动卡滞，间隙太大传动时会产生回差，不适合有定位精度要求的传动场景。建模时还要注意所有棱边的倒角和圆角处理，不仅是为了外观好看，更是为了避免热处理或者加工时的应力集中，提升零件的结构强度。很多新手建模时喜欢做尖锐棱边，实际加工出来的零件棱边很容易崩口，而且应力集中的位置在交变载荷下容易出现裂纹，这些细节都是实际生产中踩过坑才会注意到的。

　　在传动链路里，联轴器看起来是不起眼的小零件，但它的选型是否合理直接影响整个传动系统的使用寿命，这款14x30的十字滑块联轴器，就是把结构简单、成本可控、容错率高的特点做到了适配场景下的最优，没有多余的花哨设计，每一处结构都是为了解决实际安装和运行中的具体问题，这也是机械设计最实在的地方——不需要追求多么复杂的结构，能在对应工况下稳定可靠地实现功能，就是好的设计。
