太阳能车顶线路防坠落保护支架结构

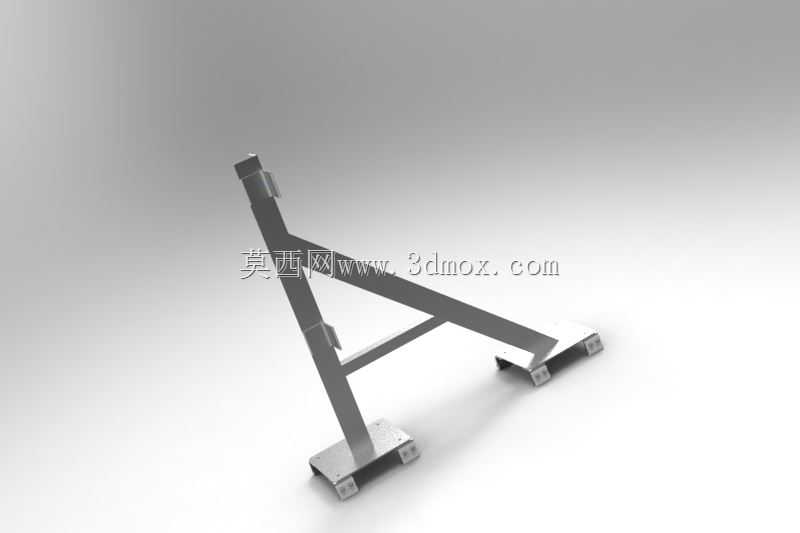

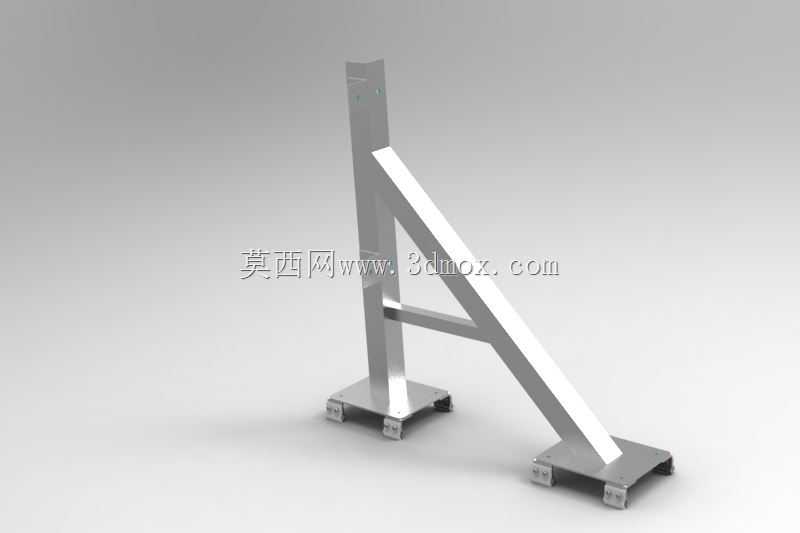

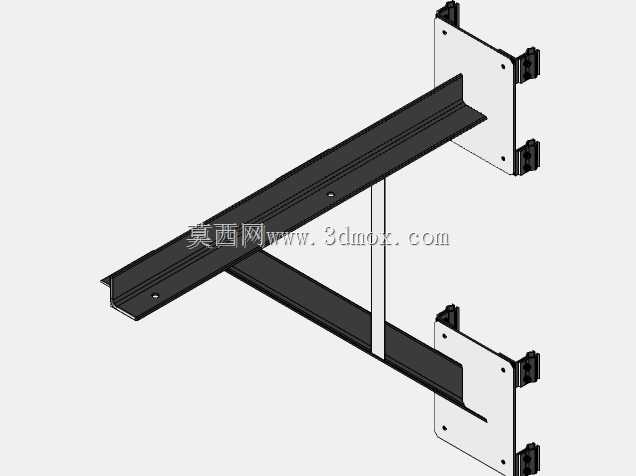

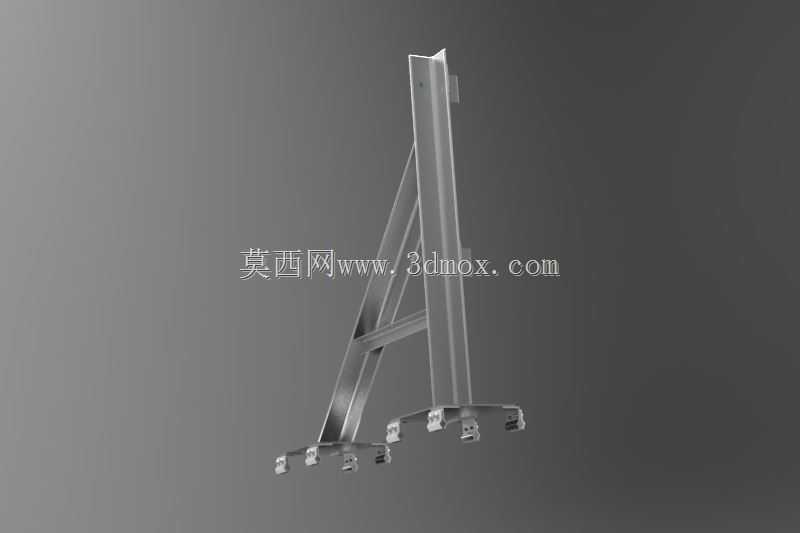

　　在光伏车载应用场景中，车顶铺设的太阳能组件配套线路长期处于户外颠簸、温差变化大的工况，线路脱落、下坠不仅会拉扯接线端子造成供电中断，还可能垂落至车辆行驶机构引发安全事故，这类防坠落防护支架正是为解决该类问题设计的承载防护构件。从结构设计逻辑来看，该支架采用三角稳定构型作为核心受力框架，斜向支撑臂与竖直主杆、底部安装基座形成闭合三角受力体系，能够在车辆行驶产生的持续振动、急刹惯性冲击下保持结构刚性，避免支架形变导致的防护失效。底部两个平行设置的安装基座预留了标准紧固件安装位，可适配车顶常见的C型铝型材导轨、冲压成型安装梁的孔位间距，安装时无需对车顶原有光伏支架做大规模打孔改造，仅需通过配套螺栓、压块即可完成固定，

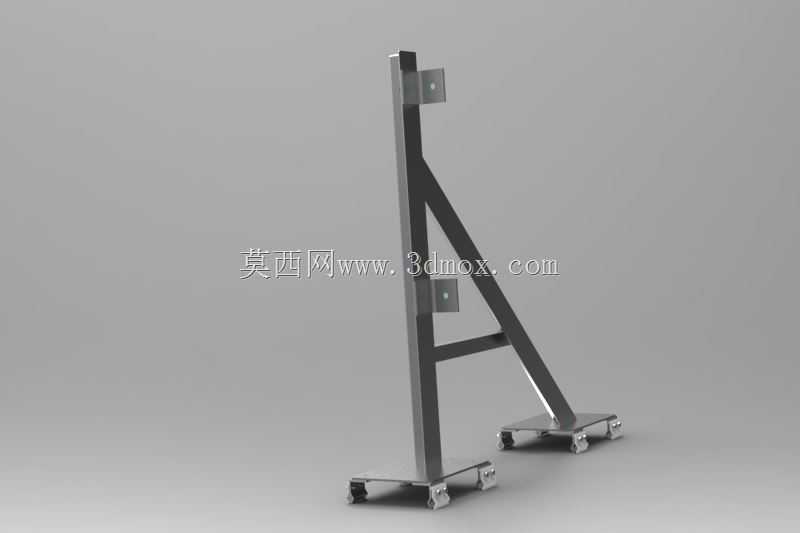

　　安装边界可覆盖目前主流的车载光伏组件排布间距，单组支架的防护覆盖范围可对应3-4组并行的直流输电线路。竖直主杆上设置的多组卡位结构可根据线路排布的实际高度调整支撑位置，避免线路与支架硬接触产生的绝缘层磨损，斜向支撑臂与主杆的连接位置采用了加强筋过渡设计，在不额外增加整体重量的前提下提升了节点处的抗弯折能力，应对车辆行驶过程中产生的横向风阻拉扯也能保持足够的结构强度。实际应用中，该类支架沿车顶光伏阵列的线路走向间隔排布，将跨接的线路承托在安全高度范围内，既可以避免线路长期悬空受重力拉扯产生的接头松脱，也能防止车辆经过限高区域时线路被外物剐蹭扯断，同时金属材质的支架本体还能为线路提供一定的侧向防护，阻挡行车过程中卷起的碎石、

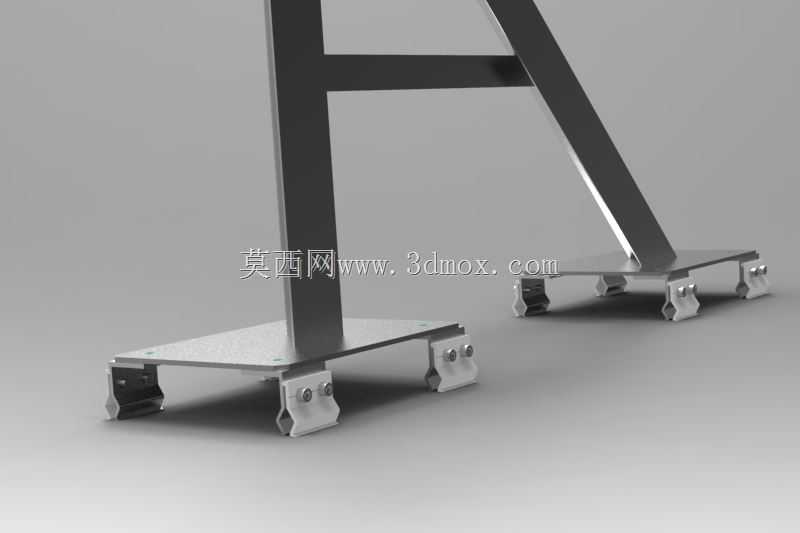

　　硬物直接冲击线路绝缘层。设计过程中充分考虑了车载工况的轻量化需求，整体构件采用等强度设计思路，在受力较大的节点位置做加厚处理，非主要受力区域通过截面优化减少材料用量，整体重量控制在合理区间，不会给车顶带来额外的过重负载。支架的表面处理适配户外耐候需求，可应对长期日晒、雨淋、温差交变的使用环境，避免长期使用后出现锈蚀、结构强度下降的问题。从安装适配性来看，支架的底部基座设计有长条形调节孔，可兼容一定范围内的安装孔位误差，降低现场安装的对位难度，即使是后期加装的车载光伏系统，也能在不改动原有线路布局的前提下完成支架的加装固定。在结构受力校核层面，该支架的静态承重可满足单段承托线路重量3倍以上的冗余设计，

　　动态抗冲击能力可覆盖车辆常规行驶的振动加速度范围，不会在常规使用场景下出现焊缝开裂、构件变形的问题。不同于普通的民用线路固定卡件，该支架的支撑高度预留了足够的线路散热空间，避免线路紧贴车顶金属板在高温暴晒下出现散热不畅、绝缘层加速老化的问题，承托位置的圆滑过渡设计也不会在长期振动环境下割伤线路外层绝缘护套，兼顾了固定防护与线路养护的双重需求。
