SQL50A1000V三相整流桥带散热器结构

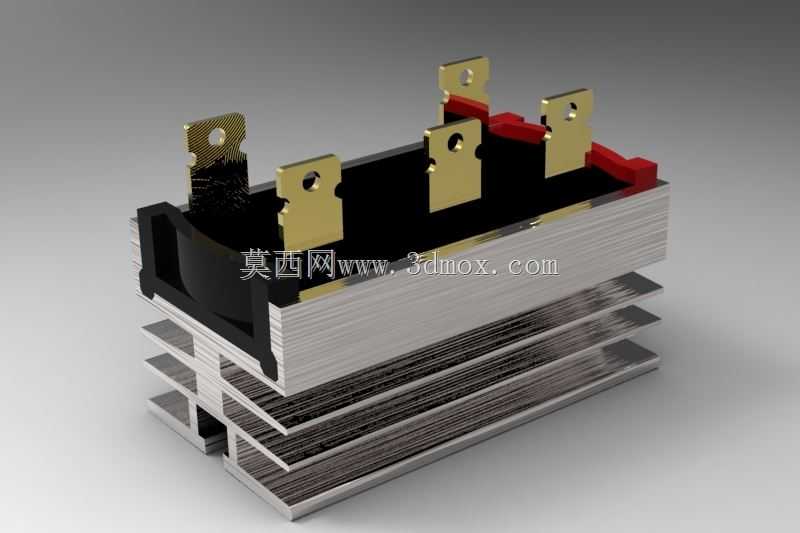

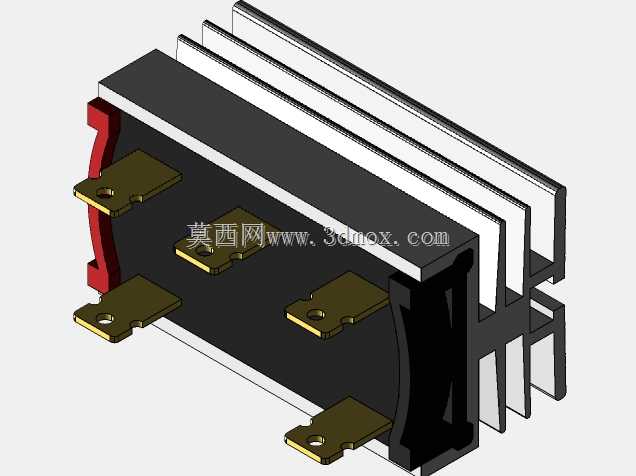

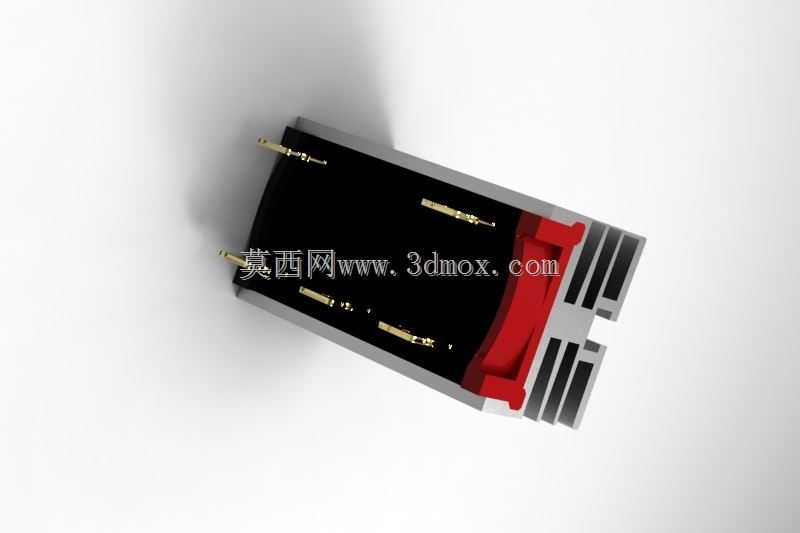

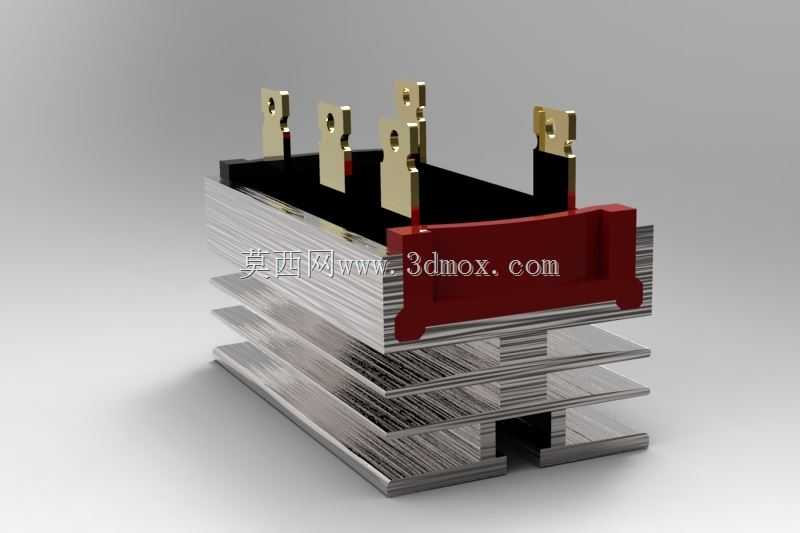

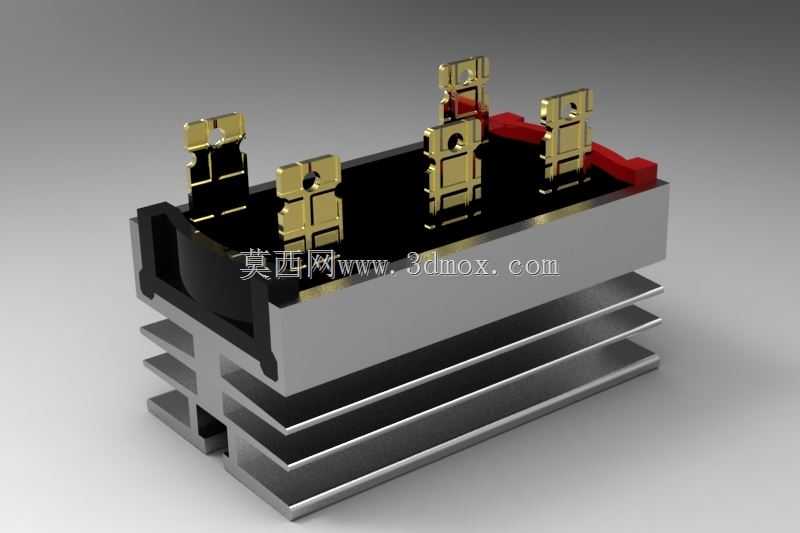

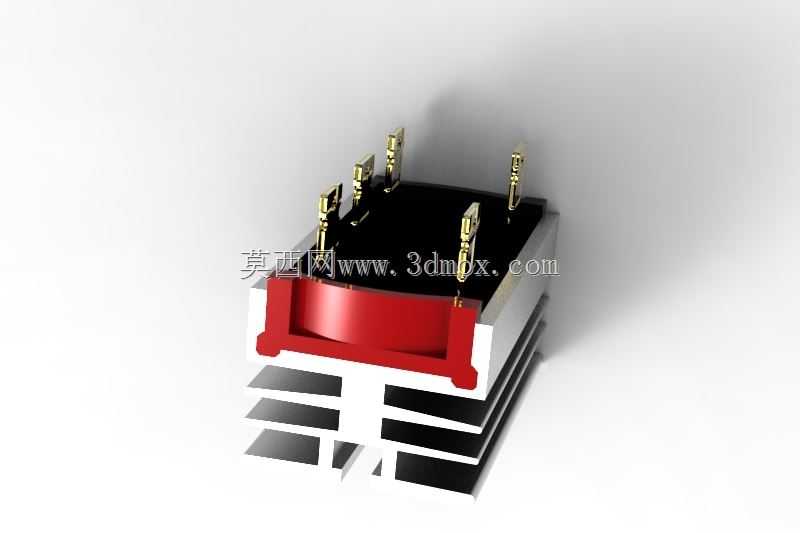

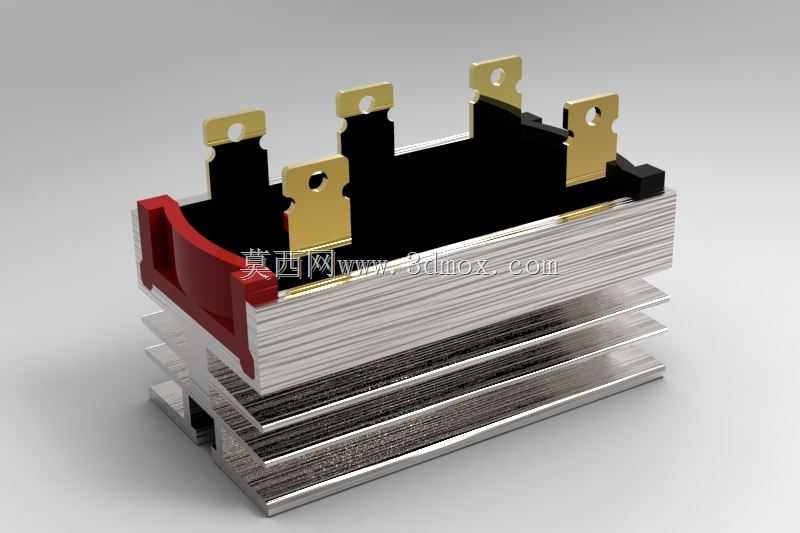

　　这款带集成散热结构的三相整流桥组件，是工业电力电子回路里的核心整流部件，日常在直流电机驱动、工业电镀电源、蓄电池充放电设备、交流转直流工业供电模组里都能见到它的身影，核心作用是把输入的三相工频交流电通过内部二极管桥路整流成平滑的直流电，给后端的直流用电单元提供稳定的直流输入。从结构设计来看，整个组件分为功率整流内核、绝缘封装壳体、外接接线端子、层叠式铝散热翅片四个部分，设计时首先要考虑的是大电流工况下的散热效率，所以散热部分采用了多片平行堆叠的铝制翅片结构，翅片之间预留了均匀的通风间隙，不管是自然对流冷却还是搭配轴向风扇强制风冷，都能快速把二极管结温传导出来，避免长时间满负载运行时出现过热击穿的问题。

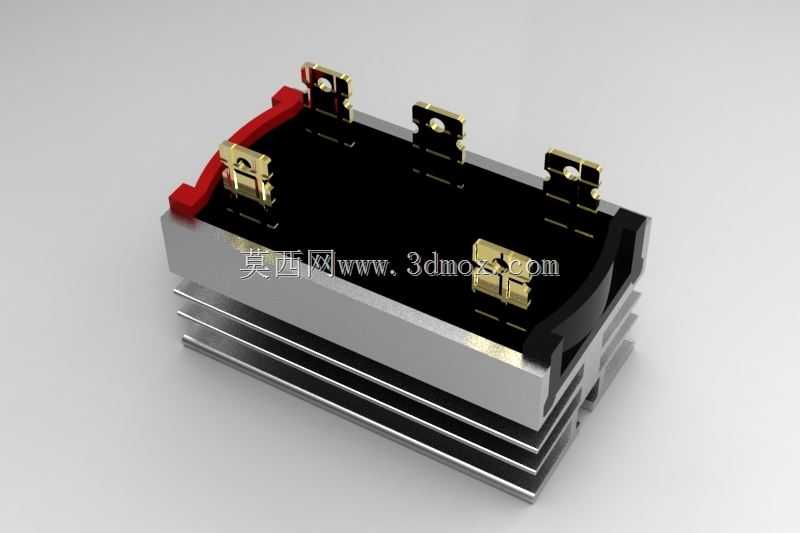

　　接线端子采用了带安装孔的镀锡铜排结构，五个端子的排布间距做了严格的安规距离校核，相邻端子之间的爬电距离满足低压工业设备的绝缘要求，端子上的固定孔适配标准M4规格的紧固螺丝，接线时不需要额外做转接排，直接压接对应线径的铜鼻子就能完成接线，能减少现场装配的工序。封装壳体采用耐高温的热固性绝缘材料，把内部的二极管芯片、连接铜桥完全密封包裹，既可以隔绝外界的粉尘、潮气侵入内部造成短路，也能把带电部分和外部的散热结构完全绝缘，安装时不需要额外在散热底座和安装板之间加绝缘垫片，降低了装配出错的概率。散热底座和整流内核之间填充了高导热的硅脂层，能减少接触热阻，让内核产生的热量快速传导到下层的散热翅片上，层叠翅片的边缘做了折边强化处理，

　　不会因为长期的热胀冷缩出现翅片变形、间距不均的问题，保证散热风道的通畅。在安装边界上，整个组件的底部散热翅片预留了标准的安装固定位，适配常见的工业电源机箱内的安装孔位，安装时只需要在底部预留不小于20mm的通风间隙，就能满足自然冷却的散热要求，如果是满负载50A长期运行的工况，建议在翅片侧面对应位置加装120mm规格的轴流风扇，能把器件的工作温度控制在额定范围内。设计时特意把接线端子的高度做了统一，所有端子的顶面处于同一水平面，现场接线时不会出现个别端子接线后应力集中的问题，端子表面的镀锡层能防止长期使用后氧化，降低接触电阻，避免大电流通过时端子处发热。内部的二极管芯片采用了雪崩耐受设计，能承受短时的过流冲击和反向浪涌电压，

　　应对工业现场偶尔出现的电网波动、负载突增突减的工况时，不会出现器件击穿损坏的问题，封装时内部的连接铜桥采用了大截面积的纯铜材质，能降低自身的导通损耗，减少不必要的发热。整个组件的外形轮廓规整，没有突出的尖锐边角，在机箱内排布时可以和其他功率器件紧凑安装，不会浪费机箱内部的安装空间，散热翅片的方向可以根据机箱内的风道方向调整安装角度，顺着风道方向安装时散热效率能提升近三成。在实际选型使用时，需要注意输入端和输出端的接线顺序，五个端子里三个为交流输入端，两个为直流正负极输出端，接线错误会导致整流桥直接短路烧毁，安装时要确保固定螺丝的扭矩在合理范围内，扭矩过大会导致壳体开裂，扭矩过小则会出现接触不良、散热不佳的问题。这类整流桥组件相比分立二极管搭建的整流电路，集成度更高，装配时不需要逐个焊接二极管、搭配绝缘片和散热结构，能大幅减少生产装配的工时，同时出厂前已经做了整体的耐压、通流测试，可靠性比分立器件搭建的电路更高，适合批量用在工业电源类设备的生产制造中。
