50mm球头拖车悬挂连接装置结构设计

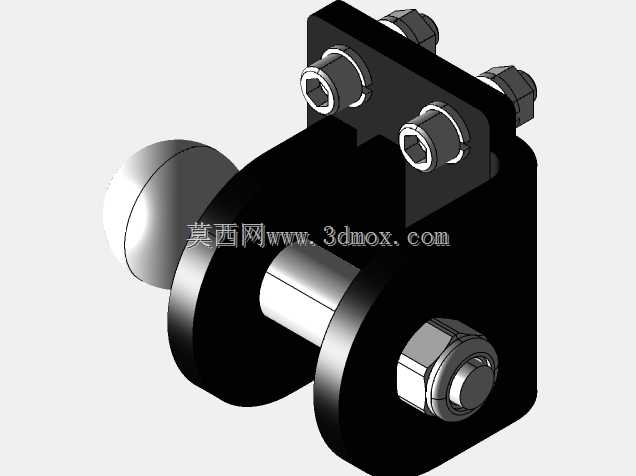

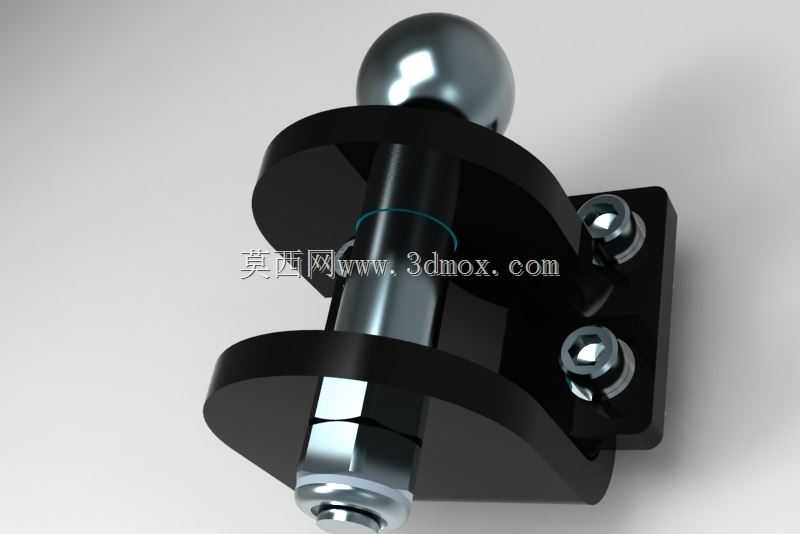

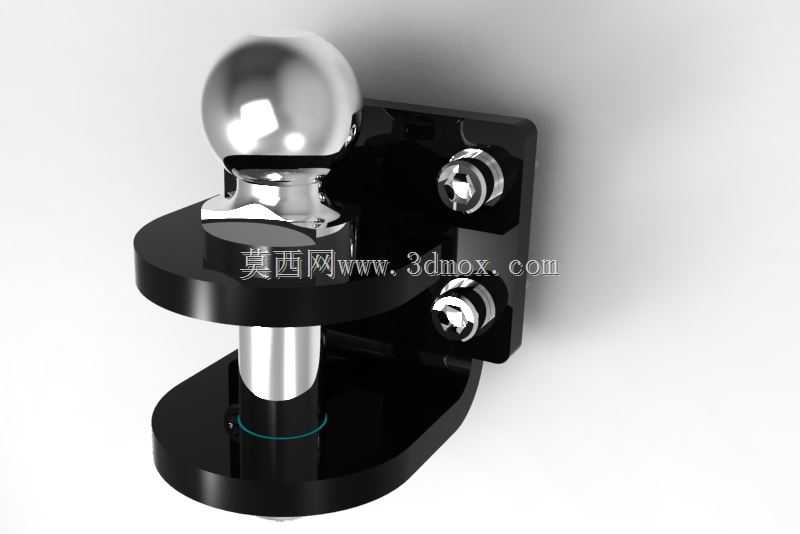

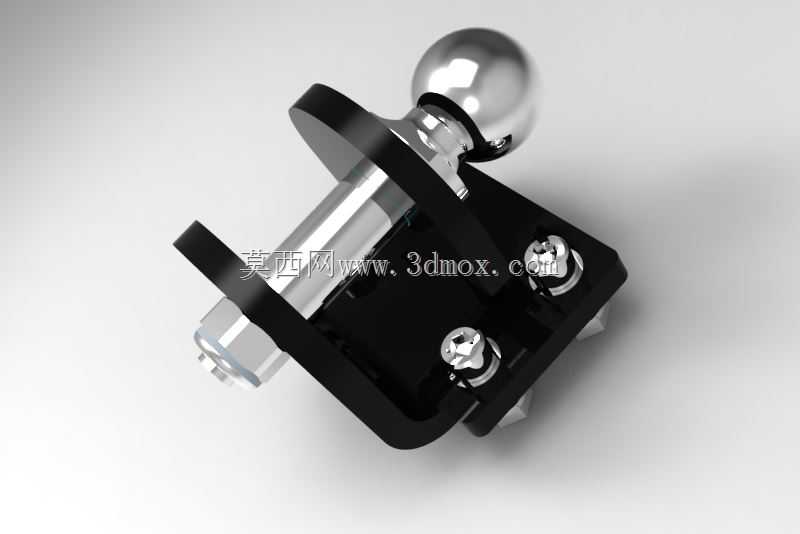

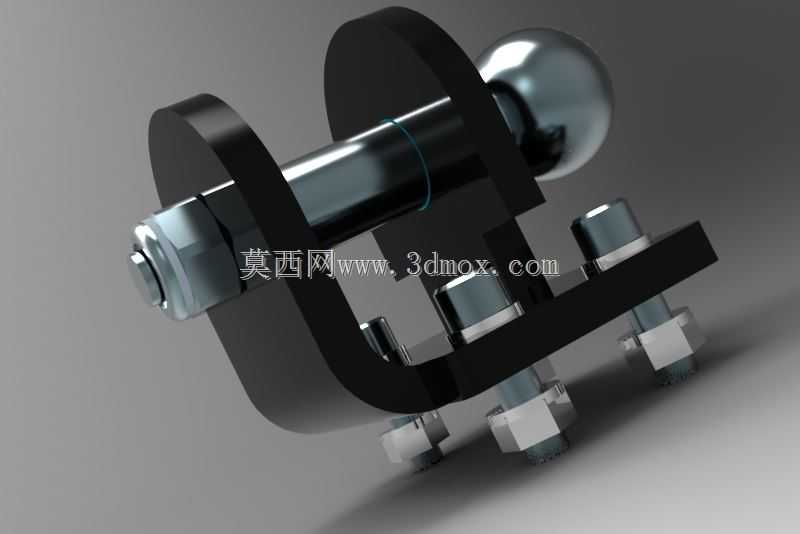

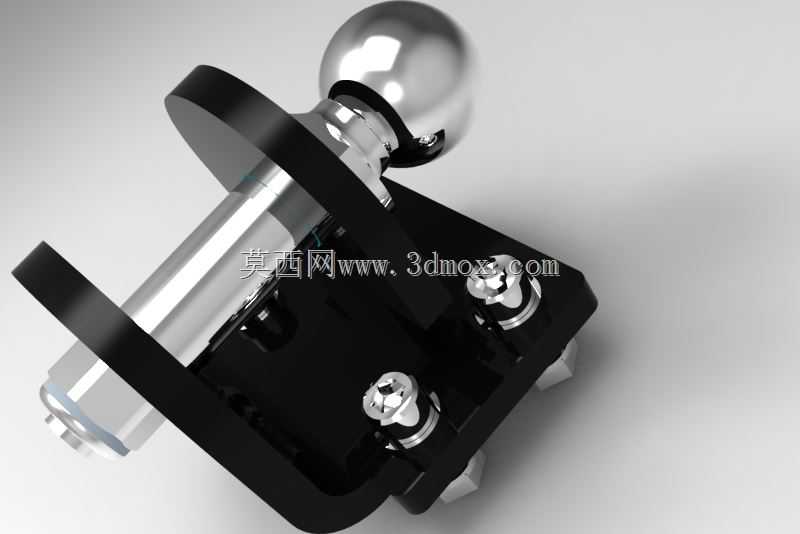

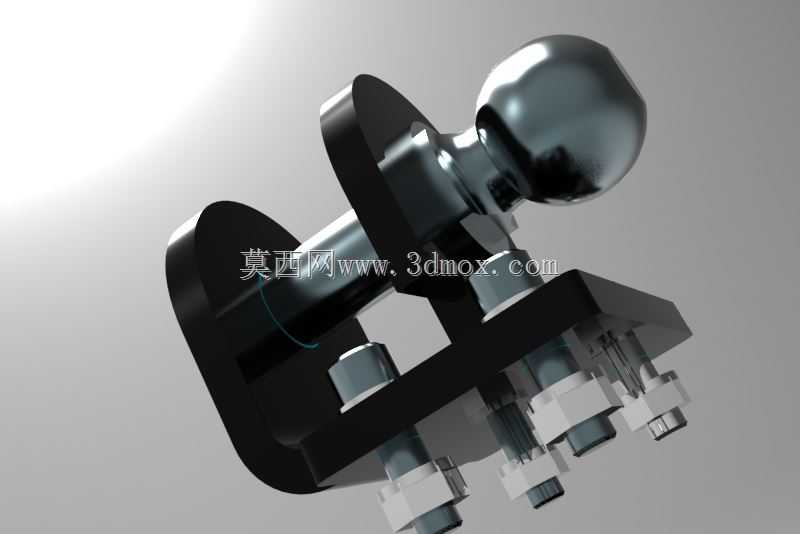

　　在轻型拖挂类设备的牵引连接场景中，球头式悬挂连接结构是应用最为广泛的机械连接形式之一，这类结构普遍适配于小型旅居挂车、货运拖斗、农用附属拖载设备与乘用车辆尾部的牵引接口匹配，核心作用是实现牵引车与拖挂单元之间的可靠力传递，同时补偿行驶过程中两个单元之间产生的多维度相对位移，避免刚性连接带来的结构应力集中，保障复杂路况下的行驶安全性。本次涉及的50mm规格球头悬挂装置，是当前民用拖挂领域的通用适配规格，对应行业内通用的50mm牵引球头标准，可直接匹配绝大多数乘用车辆、轻型越野车辆原厂或后期加装的尾部牵引基座，无需额外做接口改制，适配场景覆盖公路铺装路面行驶、非铺装路面低速拖载等多种工况。从结构功能层面拆解，该装置采用分体式装配设计，核心组成包含球头容纳座、竖向连接销轴、底部安装基座、锁紧防松组件四个核心部分。球头容纳座采用上下对称的双圆弧抱合结构，内圆弧面与50mm球头的球面曲率完全匹配，装配后可实现球头在一定锥角范围内的多方向转动，能够吸收车辆行驶过程中拖挂单元相对于牵引车产生的上下跳动、左右摆动以及转向时的角度偏转，避免连接部位出现卡滞、别劲的问题，大幅降低连接螺栓的剪切应力。竖向连接销轴贯穿上下抱合臂的同轴安装孔，销轴与孔位之间采用小间隙配合，既保证抱合臂开合的顺畅度，又能控制径向窜动量，避免长期使用后出现旷量异响。销轴下端采用六角螺母配合防松垫圈的锁紧结构，可根据球头的实际磨损情况微调抱合间隙，当长期使用出现配合间隙增大时，

　　只需按规定扭矩锁紧螺母即可消除旷量，无需整体更换部件，维护成本极低。底部安装基座为平板式结构，设置两个对称分布的螺栓安装孔，孔位间距符合通用拖挂设备前部牵引梁的安装尺寸标准，可直接通过高强度螺栓固定在拖挂单元的牵引纵梁端面，安装面做铣平处理，保证连接后的贴合度，避免螺栓受附加弯矩。从设计思路层面看，该结构优先考虑了工况适应性与维护便捷性，没有采用一体化的球头包裹结构，而是选择开合式抱合设计，一方面降低了装配难度，无需将球头从牵引座上拆卸即可完成挂接操作，日常使用时的挂接、脱挂操作单人即可快速完成；另一方面，抱合面的磨损属于均匀面磨损，相比点接触、线接触的锁止结构，使用寿命提升数倍。在尺寸边界上，该装置的核心适配球头直径为50mm，安装基座的两个固定孔中心距适配国内主流轻型拖挂的牵引梁安装尺寸，整体竖向高度控制在合理范围内，安装后不会超出车辆尾部的离去角限制，避免上下坡时出现托底磕碰。装置整体的横向宽度经过优化，不会与车辆尾部的后保险杠、防撞梁等部件发生运动干涉，转向过程中最大摆角可满足常规道路转向、倒车的角度需求，不会出现转向打死时连接结构与车体碰撞的问题。在实际使用过程中，这类球头悬挂装置的受力路径非常清晰：拖挂单元的行驶阻力、制动惯性力、颠簸路面的冲击载荷首先通过底部安装基座传递到竖向销轴，再由销轴传递到上下抱合臂，最终通过抱合臂与球头的球面配合将载荷传递到牵引车的牵引基座上，整个受力路径没有应力集中的薄弱环节，所有承力部件均采用对称结构设计，

　　载荷分布均匀，不会出现单侧受力过大导致的变形、断裂问题。针对行驶过程中可能出现的脱挂风险，该结构在抱合臂的闭合位置设置了防脱限位结构，当锁紧螺母按规定扭矩紧固后，抱合臂的开口尺寸小于球头直径，即使在行驶过程中出现螺栓松动的极端情况，抱合臂也不会完全张开导致球头脱出，具备足够的失效安全冗余。对于结构设计从业者而言，这类通用型牵引连接结构的建模过程需要重点关注几个配合面的精度控制：首先是球头配合的内圆弧面，曲率必须与标准50mm球头完全一致，配合间隙控制在合理范围内，间隙过大会导致行驶过程中出现冲击异响，间隙过小则会导致球头转动卡滞，无法正常补偿位移；其次是销轴安装孔的同轴度，上下两个抱合臂的安装孔必须保证同轴，否则会出现销轴装配困难、

　　开合卡滞的问题；最后是安装基座的平面度，安装面如果存在翘曲，紧固螺栓后会导致基座变形，进而影响抱合臂的开合精度。在三维建模过程中，这类结构的装配逻辑需要完全还原实际装配流程，先将底部基座与下抱合臂做定位约束，再放入球头适配件，之后盖上上抱合臂，穿入竖向销轴，最后装配锁紧螺母与垫圈，每个装配步骤的约束关系都要符合实际装配工艺，避免出现过约束、欠约束的问题，同时要预留出运动仿真的活动间隙，验证不同摆角下的结构干涉情况，确保设计的结构在实际运动过程中不会出现部件碰撞。这类结构虽然看起来结构简单，但直接关系到拖挂行驶的安全性，每个尺寸的设计都需要符合对应的牵引连接标准，不能随意更改核心配合尺寸，否则会出现适配性问题，甚至引发行驶安全事故。
