太阳能屋顶平瓦安装折弯固定支架结构

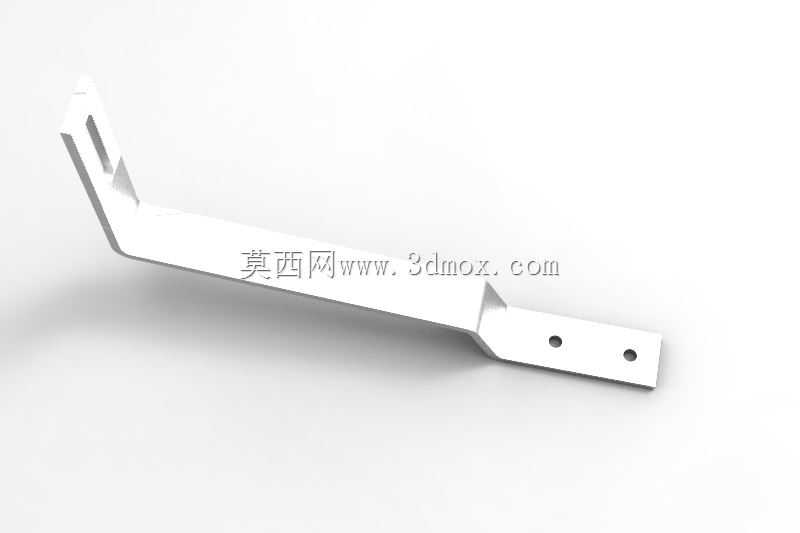

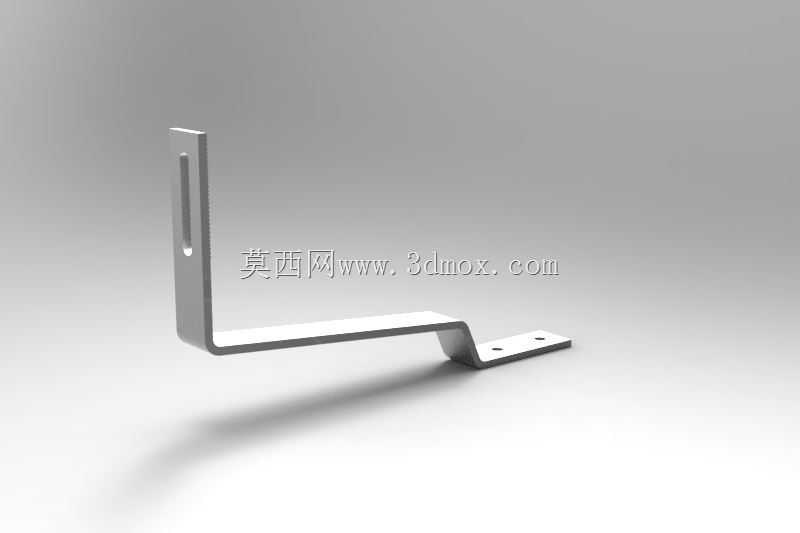

　　在分布式光伏屋面施工场景里，这类折弯支架是衔接平瓦屋面与光伏组件导轨的核心受力构件，日常作业中不少新手设计师容易忽略瓦面贴合度的问题，要么支架折弯角度过陡导致安装后翘起留缝，要么角度过平压碎瓦面防水层，这个结构的设计刚好针对平瓦铺设的屋面工况做了适配。从实际使用逻辑来看，支架下端的平直段带两个安装孔，是直接贴合在屋面顺水条上方的瓦面基层位置，安装时通过自攻螺钉穿过孔位穿透瓦面固定在顺水条上，孔位的间距是按照常规民用建筑屋面顺水条的排布间距做的匹配，不需要现场额外扩孔调整，两个孔位的设计也避免了单孔固定带来的支架旋转偏移问题，抗风揭的冗余量足够应对沿海地区常规的风压等级。中间的折弯段做了两次钝角弯折，

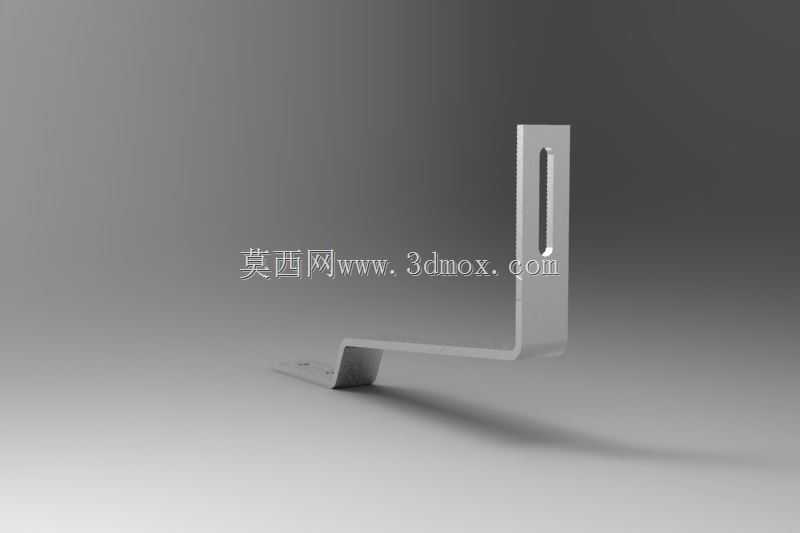

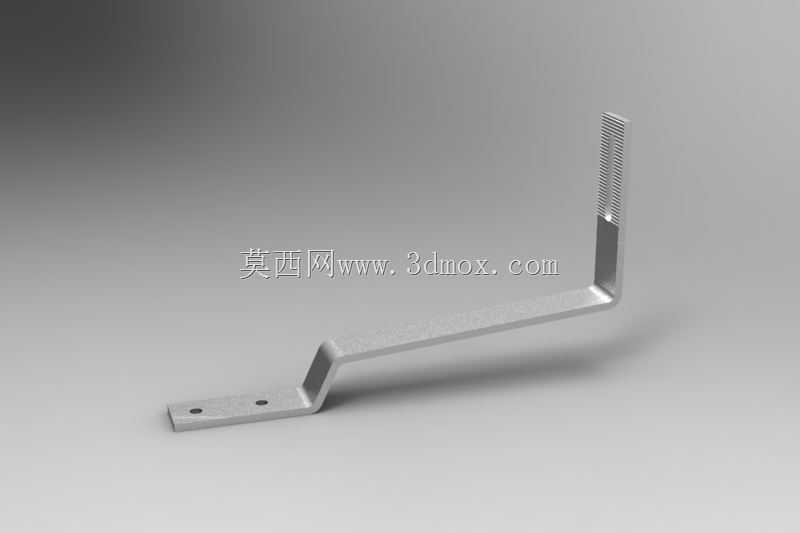

　　第一次弯折抬升高度刚好避开平瓦的搭接凸棱，不会出现支架压在瓦棱上导致局部应力集中压裂瓦片的情况，第二次弯折将上端的安装面调整到与屋面坡度平行的角度，上端带防滑齿纹的平面是用来衔接光伏组件导轨的压块，齿纹的设计是为了增大与压块接触面的摩擦力，即使长期受温度形变、风振影响，压块也不容易出现滑移松动，不需要运维人员频繁上屋面拧紧紧固件。设计过程中首先要考虑的是安装边界，支架整体的厚度选用常规冲压折弯的钣金厚度，既保证受力强度不会在长期雪载下出现形变，又不会因为过厚导致折弯处应力集中出现开裂，下端固定段的长度要保证两个安装孔都能落在顺水条的有效宽度范围内，避免打在瓦面空层导致固定力不足，

　　中间抬升段的高度是按照市面上主流平瓦的搭接厚度做的适配，不管是陶土平瓦还是混凝土平瓦，都能保证支架安装后与瓦面贴合紧密，不会出现悬空段。从现场施工的角度来说，这类一体冲压折弯的支架不需要现场焊接或者裁切，拿到手就可以直接定位安装，比现场用角铁裁切焊接的支架施工效率高很多，而且一体成型的结构没有焊接点的锈蚀隐患，表面做的钝化处理可以适应屋面长期日晒雨淋的高湿高腐蚀环境，使用寿命能匹配光伏组件25年的使用周期。很多人在做屋面光伏支架设计的时候容易照搬彩钢瓦屋面的支架结构，忽略平瓦屋面的瓦面起伏，导致安装后出现瓦面漏水、支架松动的问题，这个结构的折弯角度是经过多轮现场安装验证的，

　　弯折处的圆角处理也避免了尖锐边角割破屋面防水卷材或者施工人员的防护手套，上端安装面的齿纹深度控制在合理范围，既保证摩擦力足够，又不会因为齿纹过深导致压块接触面积不足出现压痕断裂。另外支架的整体宽度做了收窄处理，安装后不会在瓦面留下过大的遮挡面积，不会影响屋面的排水路径，雨水可以顺着瓦面的原有排水槽顺利流下，不会因为支架阻挡导致积水渗漏。在结构受力校核上，下端两个固定点的受力按照1.5倍的额定风载加雪载做了冗余计算，折弯处的截面惯性矩满足长期受力下的形变要求，不会出现使用几年后支架下垂导致光伏组件角度偏移影响发电效率的情况。
