太阳能电池板安装用平瓦屋顶固定挂钩

　　在分布式光伏电站的户用安装场景中，平瓦屋面的组件固定一直是结构设计环节需要重点考量的部分，不同于彩钢瓦、混凝土屋面的直接锚固方式，平瓦屋面存在瓦片叠压、防水层易破损、屋面坡度多变等现实问题，这款平瓦屋顶挂钩就是专门针对这类场景开发的专用固定构件。从实际使用逻辑来看，该挂钩不需要大面积掀开瓦片破坏原有屋面防水结构，仅需将挂钩的下固定段探入平瓦下方的屋面基层，通过配套膨胀螺栓与屋面的木质檩条或者混凝土找平层完成锚固，上伸出段则高出瓦面，用来连接光伏支架的导轨，整套安装路径避开了瓦片的受力区域，不会因为后期组件的风压、雪压载荷导致瓦片碎裂。

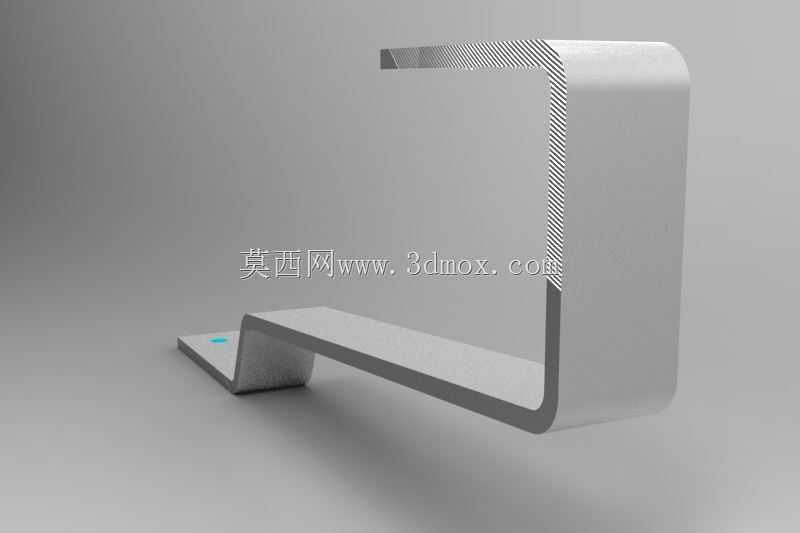

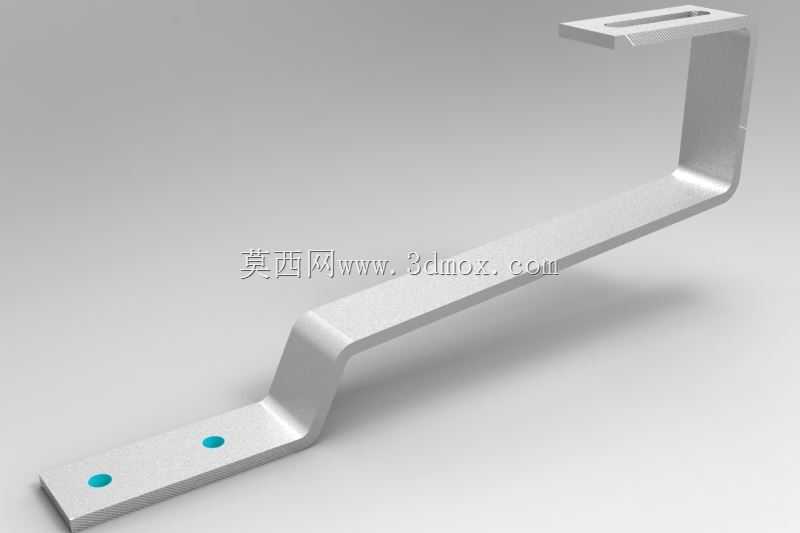

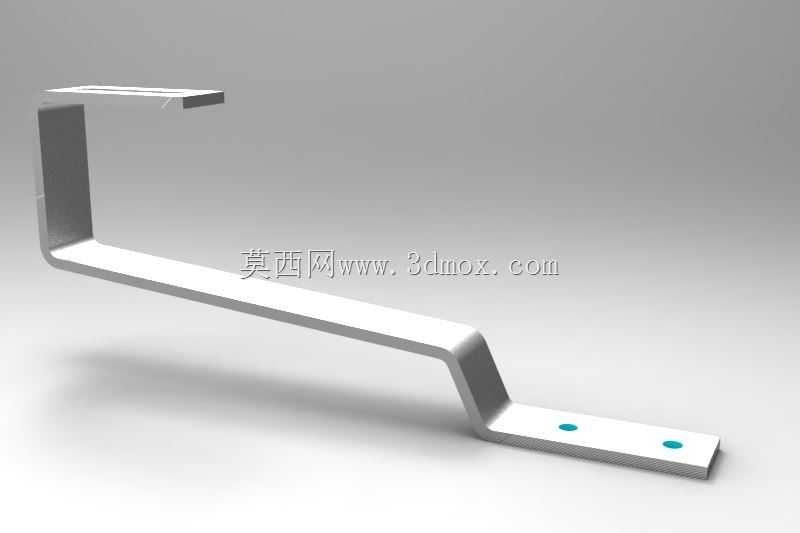

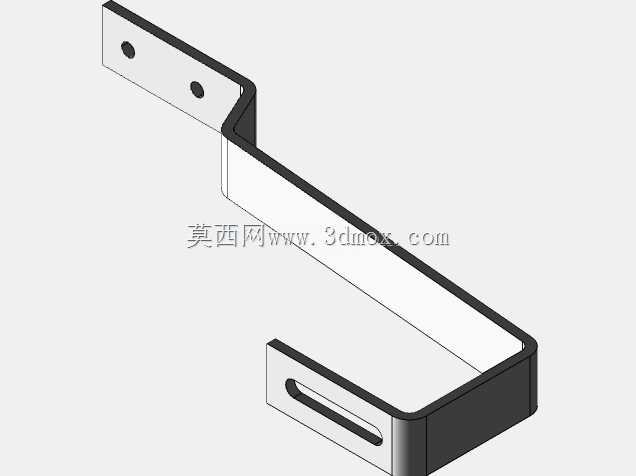

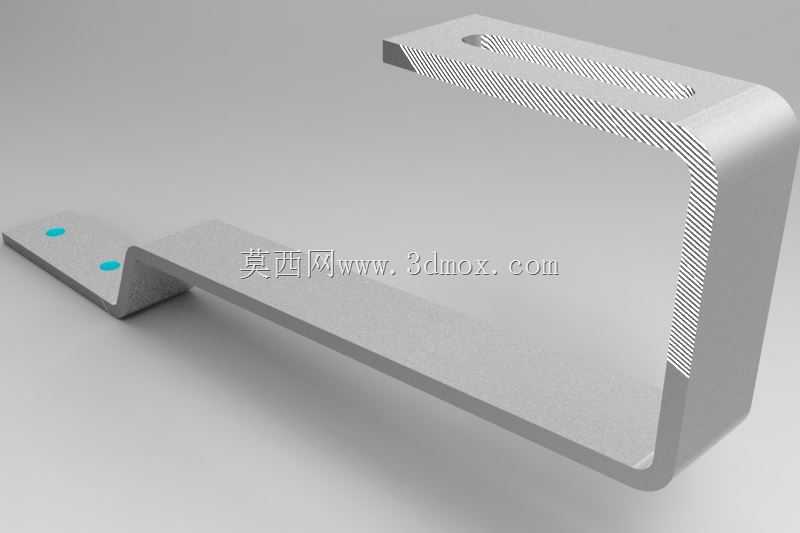

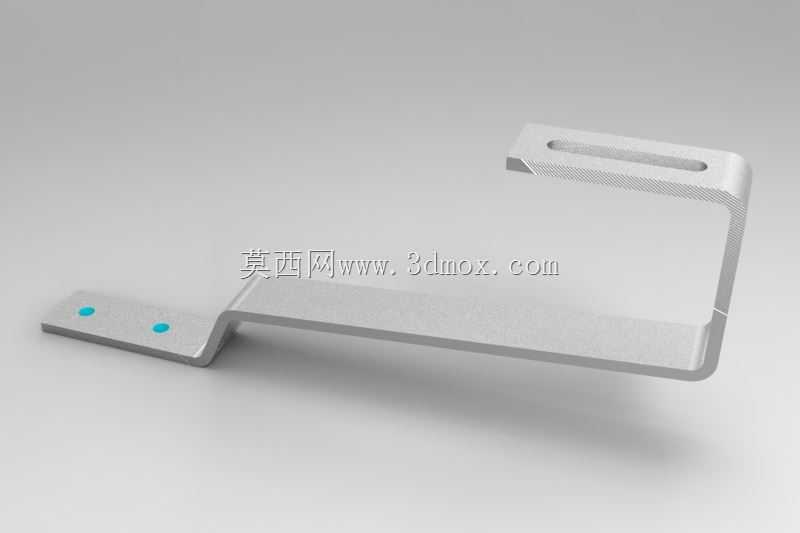

　　从结构设计思路上看，这款挂钩采用了一体化折弯的钣金成型工艺，整体为Z型弯折结构，下固定翼板上预留了两个安装孔位，孔位周边做了局部沉台处理，避免螺栓安装后头部凸起影响瓦片的复位贴合，两个孔位的间距经过适配，既可以匹配常规民用住宅檩条的常见间距，也允许安装时根据实际探入深度做一定的位置调整，降低现场施工的对位难度。中间的连接段做了等宽的平直处理，折弯处采用了大圆角过渡，一方面减少钣金折弯过程中的应力集中问题，提升构件整体的抗疲劳强度，另一方面也能避免尖锐棱角在安装过程中割破瓦片下方的防水卷材。上部的挂钩段开有一条长条形的调节腰孔，腰孔的长度覆盖了常规光伏导轨安装的前后调节余量，现场施工时不需要对挂钩做二次切割或者打孔，只需要松开导轨的连接螺栓就可以微调组件的前后位置，适配不同排版要求的光伏组件排布。

　　从安装边界的尺寸适配来看，该挂钩的下翼板长度控制在150mm区间，探入瓦下后不会碰到相邻瓦片的搭接结构，中间连接段的抬升高度刚好匹配常规平瓦的叠压厚度，安装完成后上翼板与瓦面的间隙控制在5mm以内，既不会因为间隙过大导致挂钩受力时产生额外的力矩，也不会因为间隙过小挤压瓦片造成瓦面开裂。上部腰孔的宽度适配市面上主流的光伏支架T型螺栓尺寸，不需要额外定制配套连接件，可以直接和通用光伏导轨完成装配，大幅降低现场的配件匹配成本。

　　在功能特性层面，这款挂钩的整体结构没有多余的活动部件，属于刚性固定构件，抗风载能力经过结构校核，可以满足大部分地区户用光伏电站的固定载荷要求，构件表面做了钝化处理，在户外屋面的高湿、高紫外线环境下不容易出现锈蚀问题，长期使用不会因为构件腐蚀导致固定失效。不同于市面上常见的组合式挂钩，这款一体化折弯的构件没有拼接松动的隐患，安装完成后整体的形变量更小，能够长期保持光伏组件的安装角度稳定，避免因为支架位移导致组件发电效率受影响。在实际施工过程中，这类挂钩的排布间距通常根据当地的基本风压、雪压数值以及光伏组件的尺寸做调整，常规工况下每块组件搭配2-4个该款挂钩就可以满足固定要求，安装时只需要掀开对应位置的单块平瓦，完成挂钩固定后再将瓦片复位即可，整个安装过程不会破坏大面积屋面结构，后期如果需要拆除电站，只需要卸下螺栓取出挂钩，就可以将屋面恢复到原有状态，不会对建筑屋面造成永久性损伤。

　　从建模设计的角度来看，这类构件的三维建模需要重点关注折弯处的圆角半径、孔位的位置公差以及腰孔的长度余量，建模时需要预留足够的钣金折弯系数，避免生产出来的构件实际尺寸与设计值出现偏差，导致现场安装时出现翼板贴合不严、孔位对位不准的问题。同时建模过程中需要模拟挂钩安装后的状态，校验挂钩与瓦片、导轨之间的装配间隙，避免出现干涉问题，确保构件在实际使用时能够顺利装配，不需要现场做二次打磨修改。
