重型工业用长排孔合页铰链结构设计

　　在各类重型工业柜体、大型设备检修门、厚钢板防护门的铰接连接场景中，常规小尺寸合页往往存在承重不足、安装后易变形、开合旷量随使用周期快速增大的问题，这款长板式多安装孔铰链正是针对这类重载铰接需求开发的结构件。从实际使用场景来看，这类铰链常被应用在车间大型设备的钢制防护门、仓储重型金属柜门、户外箱式变电站的厚重门板、工程机械的侧开检修舱门位置，需要承受门板自身几十到上百公斤的重量，同时要适应户外高低温变化、设备运行带来的持续振动，不能出现连接松动、转轴卡滞、门板下垂错位的问题。

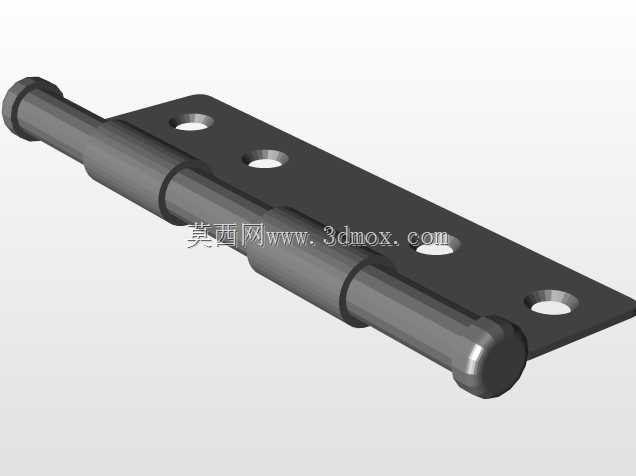

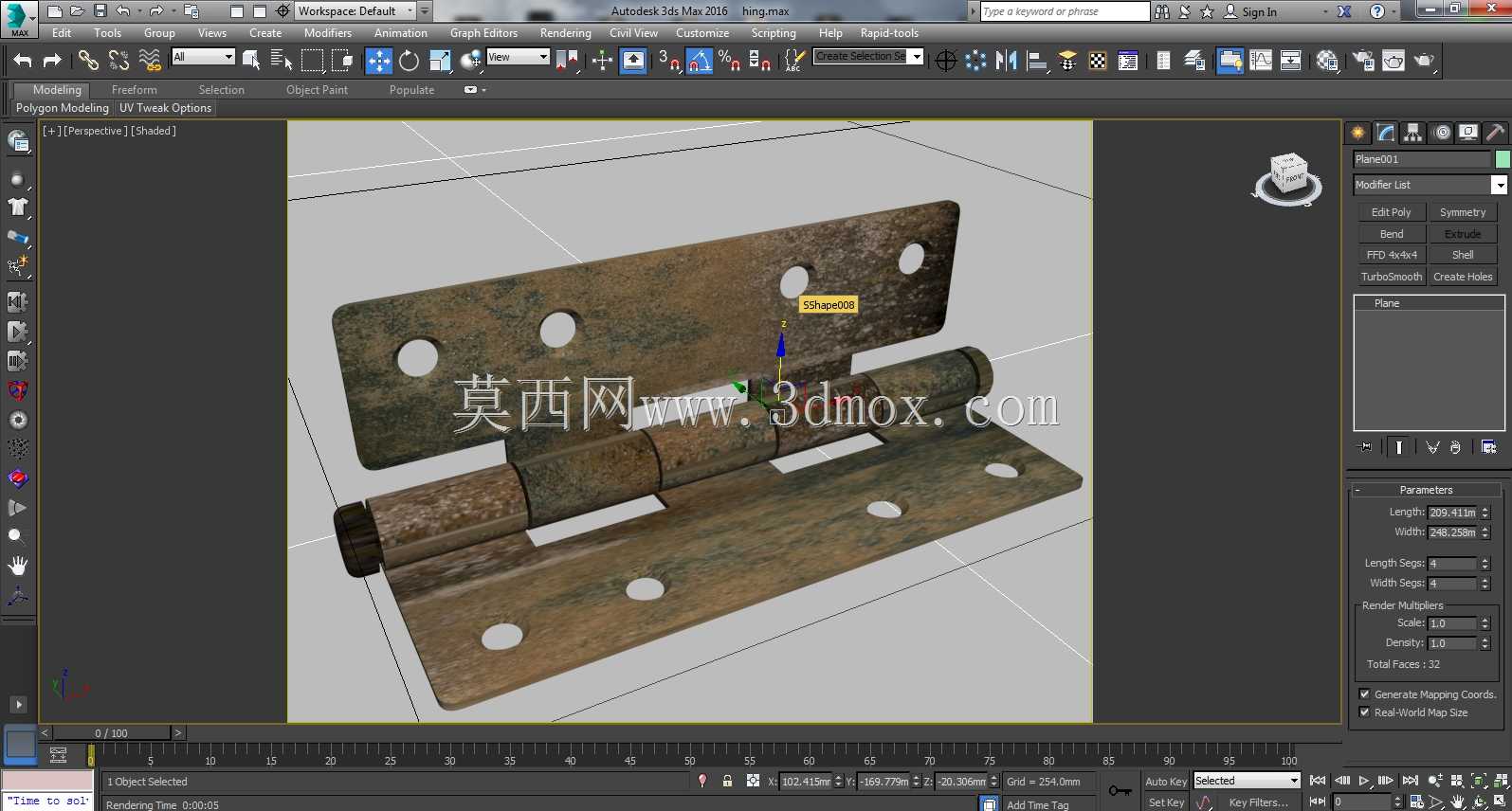

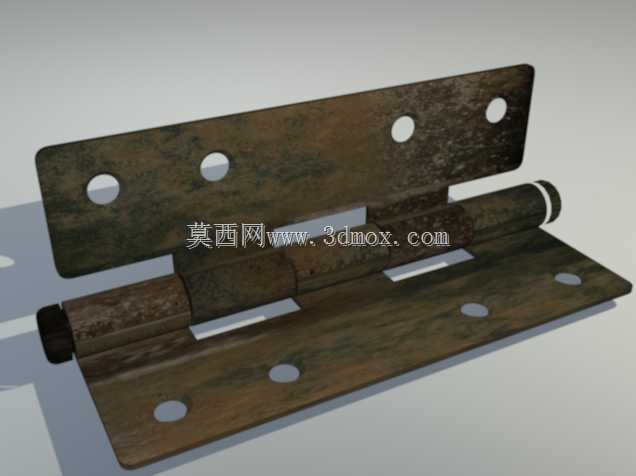

　　从功能特性上看，这款铰链采用双页板对称排布多安装孔的设计，上下两个页板分别设置了七个贯通安装孔，孔位沿页板长度方向均匀分布，相比常规两孔或三孔合页，多点位的螺栓固定可以将门板与门框的连接载荷均匀分散到更大的安装接触面上，避免局部应力集中导致的钢板拉脱、页板变形问题。转轴部分采用通长的卷制筒状铰接结构，转轴与页板的卷边配合长度覆盖了页板近三分之二的宽度，相比短轴铰接结构，长配合面可以大幅降低开合过程中的径向晃动量，即使长期承受重载门板的偏载力矩，转轴与卷边的磨损也会更均匀，不会出现使用一段时间后门板下垂刮蹭门框的情况。页板边缘做了小尺寸的倒角处理，既可以避免安装过程中锐边划伤操作人员，也能在门板开合时减少页板与门框、门板安装面的干涉，适配不同厚度的安装板材。

　　在设计思路上，这款铰链没有采用轻量化的冲压薄钢板结构，而是选用了较厚的热轧钢板作为页板基材，表面做了氧化发黑的防锈处理，适配工业场景中不追求外观装饰性、更看重结构强度与耐候性的需求。孔位的排布经过载荷校核，每个安装孔到页板边缘的距离、孔与孔之间的间距都符合紧固件安装的边距要求，使用常规的六角螺栓或者沉头螺钉都可以完成固定，不需要额外定制特殊紧固件。转轴的配合间隙控制在合理范围内，既保证常温下开合顺畅无卡滞，也预留了低温环境下材料收缩、表面防锈涂层厚度变化的余量，不会在低温户外环境出现转轴抱死无法开合的问题。页板的整体外形为长条形矩形，没有多余的外凸结构，安装后页板可以完全贴合在门板与门框的安装平面上，不需要在安装面上加工额外的沉槽避让结构，降低了现场安装的加工难度。

　　从安装边界来看，这款铰链的页板宽度适配常规3-8mm厚度的钢板安装面，安装时只需要在门板和门框对应位置按照孔位加工通孔，穿入螺栓紧固即可完成安装，不需要额外焊接固定，后期维护更换时只需要拆卸螺栓就能完成替换，相比焊接式铰链维护成本更低。单个铰链的额定承重可以满足单扇80-120kg的钢制门板使用需求，单扇门板根据宽度和重量配置2-3个该款铰链，就可以保证门板长期开合的稳定性。在实际选型过程中，需要注意安装面的平面度，如果安装面存在局部凸起，会导致页板贴合不牢，紧固螺栓后出现页板变形，影响转轴的同轴度，进而导致开合卡滞，因此安装前需要对安装面的焊接凸起、切割毛刺进行打磨处理，保证页板与安装面完全贴合。另外在长期使用过程中，可以定期在转轴卷边的缝隙处加注少量润滑脂，减少转轴与卷边的磨损，延长铰链的整体使用寿命，尤其是在多粉尘、潮湿的工况下，定期润滑可以避免粉尘进入转轴配合面造成的磨粒磨损，防止转轴过早出现旷量。
