光伏组件安装用Z型侧边压紧夹持件

　　这类夹持件主要应用在分布式光伏、集中式地面电站的光伏组件阵列安装环节，是光伏支架系统里负责固定组件侧边的核心连接件之一，区别于中压块固定相邻两块组件的功能，该类端夹仅排布在整排组件的最外侧边缘，承担单块组件侧边的压紧限位作用，避免组件在强风、积雪、温度形变等工况下出现移位、翘起甚至脱落的问题。

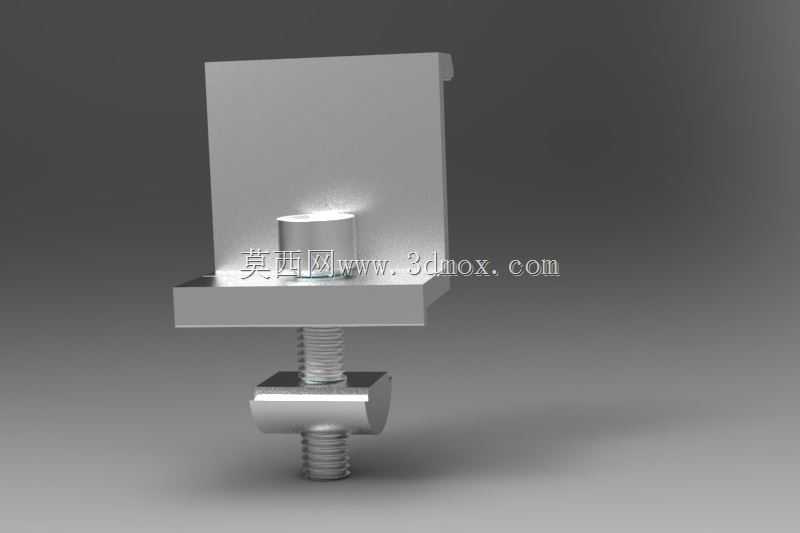

　　从实际使用场景来看，这类端夹适配常规的铝合金光伏支架导轨，安装位置处于每排组件的首尾两端，配合内六角螺栓、配套卡块完成锁紧，安装时不需要在导轨上提前打孔，卡块可直接卡入导轨的预设滑槽内，沿滑槽滑动调整位置，待组件排布对齐后拧紧螺栓即可完成固定，相比传统打孔固定的方式，现场安装效率能提升40%以上，同时不会破坏导轨的镀锌或阳极氧化防腐层，能有效降低支架长期使用的锈蚀风险。

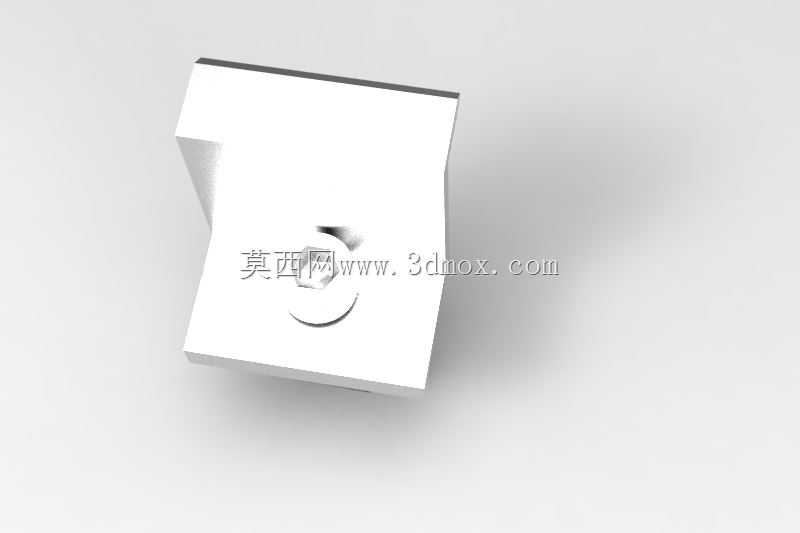

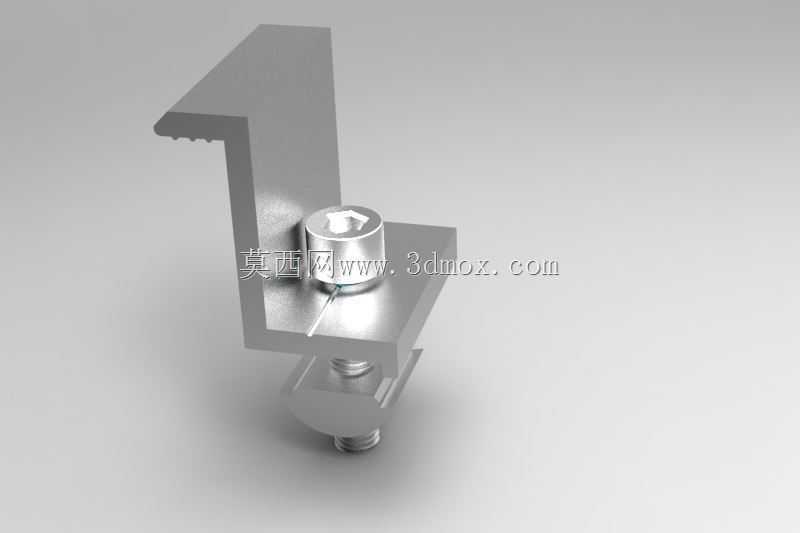

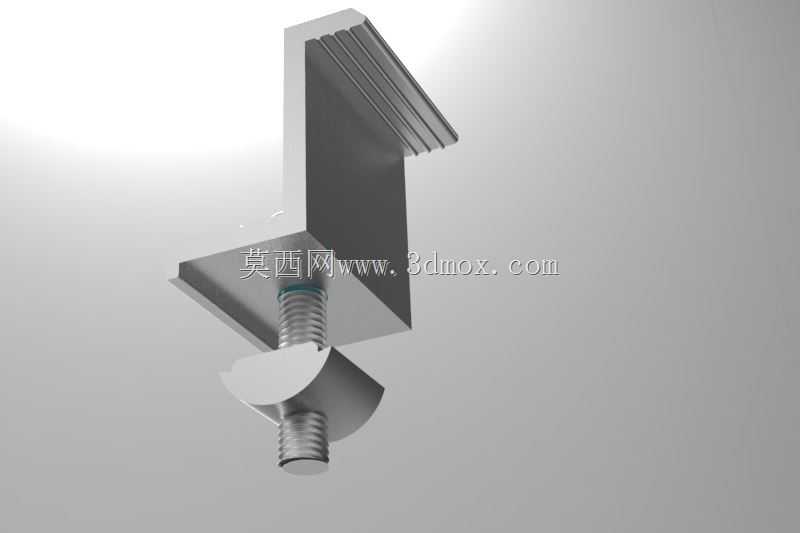

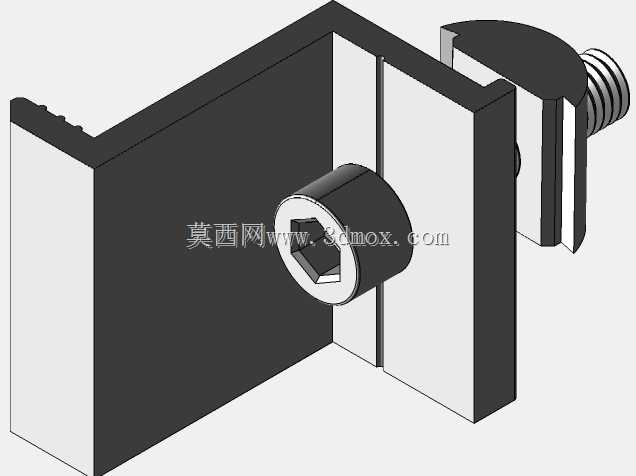

　　功能特性上，该夹持件采用Z型折弯结构，上侧压边的宽度经过匹配设计，刚好能压住组件铝合金边框的翻边位置，压边下方做了细微的防滑齿纹处理，锁紧后能和边框表面形成足够的静摩擦力，即使在12级强风的吸力作用下，也不会出现压边滑脱的问题；下侧的折弯边和卡块配合，夹紧导轨的上下翼缘，螺栓锁紧时的预紧力能均匀传递到导轨和组件边框上，不会出现局部应力集中导致组件边框变形、玻璃隐裂的问题。中间的螺栓穿位做了沉孔设计，内六角螺栓拧紧后头部完全沉入沉孔内，不会突出压件表面，避免后期运维时剐蹭线缆、划伤运维人员，同时沉孔结构也能减少螺栓头部的积水积灰，降低螺栓锈蚀的概率。

　　设计思路上，整个零件的结构完全围绕安装便捷性、长期可靠性两个核心目标展开，折弯的角度经过反复校核，刚好匹配常规组件边框25mm、30mm、35mm的主流边框高度，压边的下平面和组件边框的上表面完全平行，锁紧时压力垂直作用在边框上，不会产生侧向分力导致组件被推移位；零件的壁厚选择3mm的高强度铝合金材质，经过阳极氧化处理，表面硬度达到HV120以上，既保证足够的结构强度，能承受组件长期使用中的各类载荷，又能控制零件自身重量，降低整套支架系统的载荷负担。卡块的外形和导轨滑槽的截面完全匹配，卡入滑槽后不会出现转动、松脱的问题，螺栓锁紧时卡块会自动涨紧在滑槽内，形成可靠的轴向定位。

　　外形尺寸与安装边界方面，该端夹的整体高度根据适配的组件边框高度做了对应匹配，适配35mm边框的型号总高度为42mm，上压边的长度为30mm，下压边的长度为25mm，整体宽度为40mm，安装时需要在组件端部预留出至少35mm的导轨安装空间，压边压住组件边框的宽度不小于8mm，才能保证足够的压紧力；螺栓采用M8规格的内六角不锈钢螺栓，配套的卡块宽度为20mm，适配市面上主流的40*40mm截面光伏导轨，滑槽开口宽度为8.2-8.5mm的导轨都能通用。安装时需要注意，螺栓的锁紧扭矩控制在8-10N·m即可，扭矩过大会导致压件变形、组件边框受力过大出现隐裂，扭矩过小则会导致压紧力不足，大风天气下组件容易出现移位。另外该端夹的折弯圆角做了R1.5的处理，没有尖锐的毛刺棱角，安装过程中不会划伤组件的背板、边框，也不会割伤安装人员的手套，符合光伏安装现场的安全作业要求。

　　在长期使用的可靠性设计上，整个零件的材质选择和表面处理都考虑了户外使用的耐候性，铝合金材质配合阳极氧化层，能在户外酸碱、潮湿、紫外线照射的环境下使用25年以上，不会出现锈蚀、强度衰减的问题；配套的螺栓、卡块都采用304不锈钢材质，和铝合金压件接触的位置不会出现双金属电化学腐蚀，避免长期使用后连接件锈死无法拆卸，方便后期组件的更换、运维作业。和传统的镀锌钢压块相比，铝合金材质的端夹重量轻了60%，运输、搬运的成本更低，同时防腐性能更优，在沿海高盐雾、西北高盐碱的地区也能可靠使用，不需要额外做防腐处理。
