球头式挂接牵引连接构件结构设计

项目分类:通用五金配件 发布时间:2022-01-04 ID:491424
  • 球头式挂接牵引连接构件结构设计
  • 球头式挂接牵引连接构件结构设计
  • 球头式挂接牵引连接构件结构设计
  • 球头式挂接牵引连接构件结构设计

  这类球头式挂接构件常见于小型牵引作业场景,多用于轻型机具、拖挂单元与动力主机之间的快速连接,日常在园林机具拖挂、小型工位物料转运、户外轻型作业设备的拖行接驳中都能见到这类结构的身影。区别于传统销孔式硬连接,球头结构自带一定角度偏转余量,在非平整路面拖行时,能抵消挂接两端的上下、左右小幅摆幅,避免连接位置因硬约束产生应力集中,甚至出现焊缝撕裂、构件变形的问题。

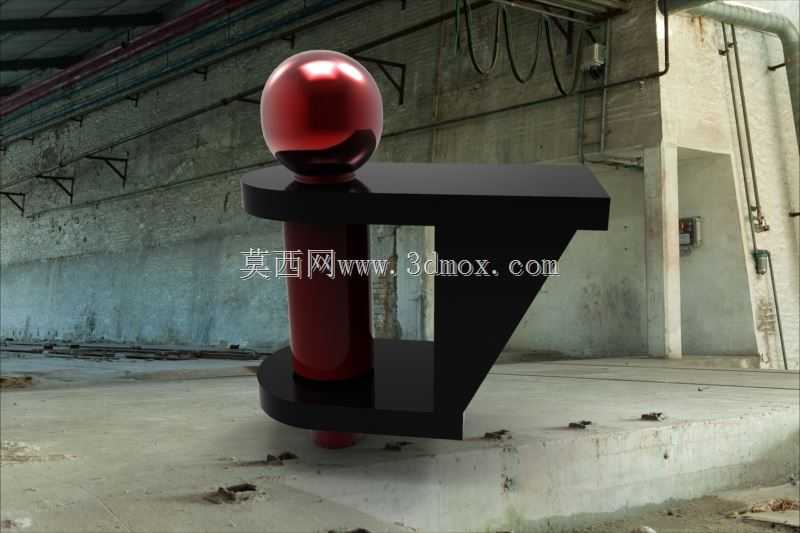

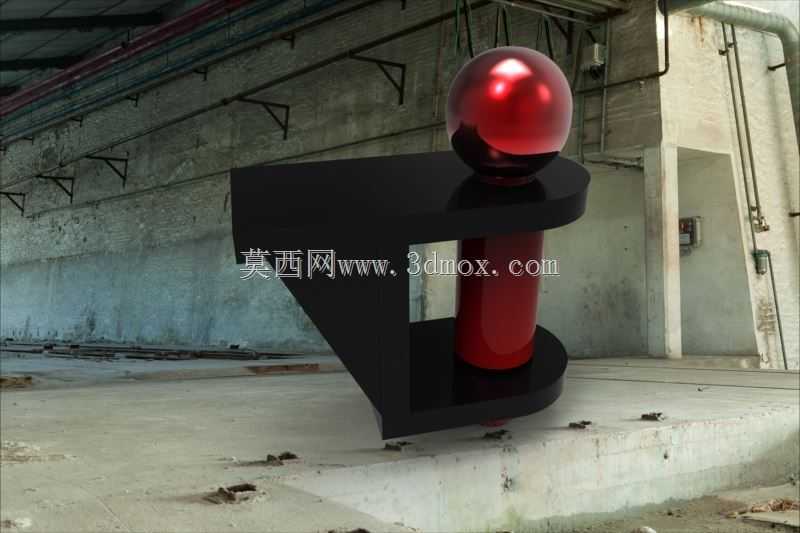

  从结构组成来看,该构件主要分为三个功能段:前端的球形接触端、中部的连接销轴段、后端的U型安装基座。前端球体采用整球面加工设计,表面粗糙度控制在适配铰接转动的区间,既保证转动顺畅,又不会因间隙过大产生旷量,球体与中部圆柱轴段采用过渡圆弧衔接,避免应力集中在轴肩位置,长期受交变载荷时也不容易出现疲劳断裂。中部的圆柱轴段是主要的承力段,穿入对应挂接座的孔位后,可通过端部限位结构防止轴向窜动,轴段长度根据挂接座的厚度预留了足够的安装余量,不会出现穿入后无法锁止的问题。后端的U型基座是与主机端固定的安装部分,两个平行的立板上预留了同轴安装孔,可通过螺栓或焊接方式固定在主机的牵引梁位置,基座的底板做了斜切加强设计,在不增加过多整体重量的前提下,提升了基座与立板连接位置的结构强度,承受牵引拉力时能将载荷均匀分散到整个安装面,避免局部应力过大。

  设计这类构件时,首先要匹配牵引载荷的上限,球体直径、轴段直径都需要根据额定牵引载荷做强度校核,通常按照额定载荷的2.5倍做安全系数预留,应对拖行启动、制动时的瞬时冲击载荷。安装边界方面,U型基座的开口宽度需要匹配主机牵引梁的宽度,保证安装时能顺利卡入,立板上的安装孔中心高要与被拖挂单元的挂接座中心高匹配,避免拖行时出现上下别劲的情况,球体的中心到基座安装面的距离也要控制在合理范围,距离过短会导致偏转时基座与挂接座产生干涉,距离过长则会增大牵引时的力矩,额外增加轴段的载荷负担。

  实际使用中,这类挂接构件的球头部分需要定期加注润滑脂,减少转动时的磨损,U型基座的固定螺栓需要定期检查预紧力,避免长期震动出现松脱。相较于其他挂接结构,这种球头挂接的对接操作更便捷,对准球窝后推入即可完成初步连接,再锁止防脱结构就能完成挂接,不需要反复对齐销孔,在户外作业、单人操作的场景下能节省不少对接时间。同时球头结构的万向偏转特性,让拖挂单元在转向、过坡时都能保持相对平顺的姿态,不会因为角度偏差对连接部位造成额外负载,也能减少拖行过程中的冲击力传递到主机端,提升整机拖行时的稳定性。

  在建模过程中,这类构件需要重点关注各段衔接处的圆角处理,尤其是球体与轴段、轴段与立板、立板与底板的衔接位置,不能做成直角结构,否则在做有限元分析时会出现明显的应力集中点,实际使用中这些位置也会最先出现失效。另外U型立板的平行度、安装孔的同轴度也需要在建模时做好公差预留,保证后续加工时能顺利装配,不会出现孔位错位、轴段穿入不畅的问题。整体结构没有多余的复杂曲面,加工工艺性较好,球体可采用模锻后精加工的方式生产,基座部分可采用板材切割后焊接成型,适合批量加工生产,成本控制也相对容易,能满足轻型牵引场景下的可靠连接需求。
