铝型材安装用L型金属固定连接支座

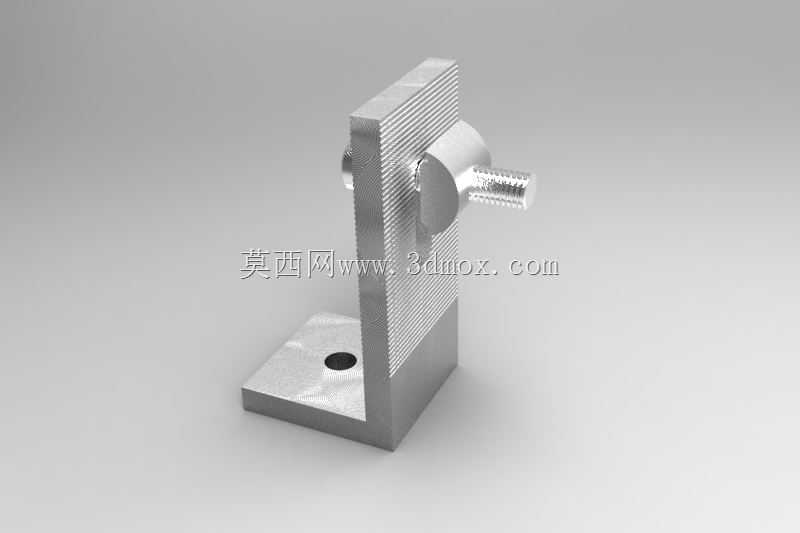

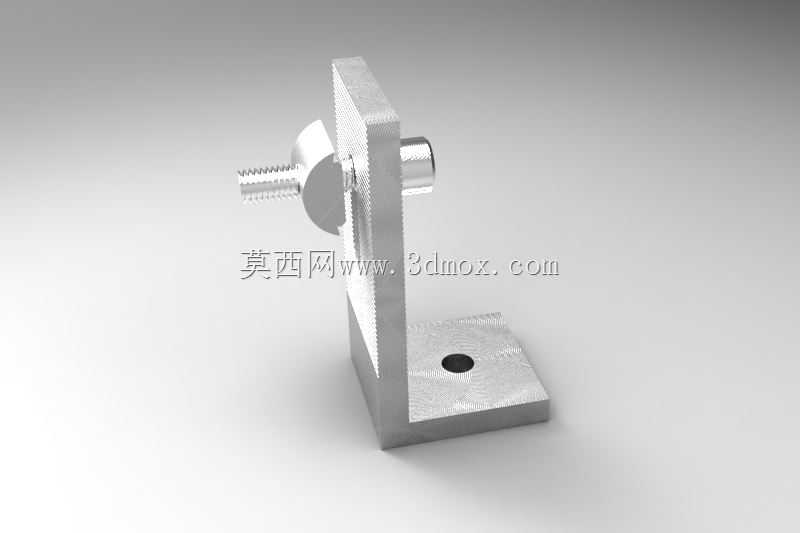

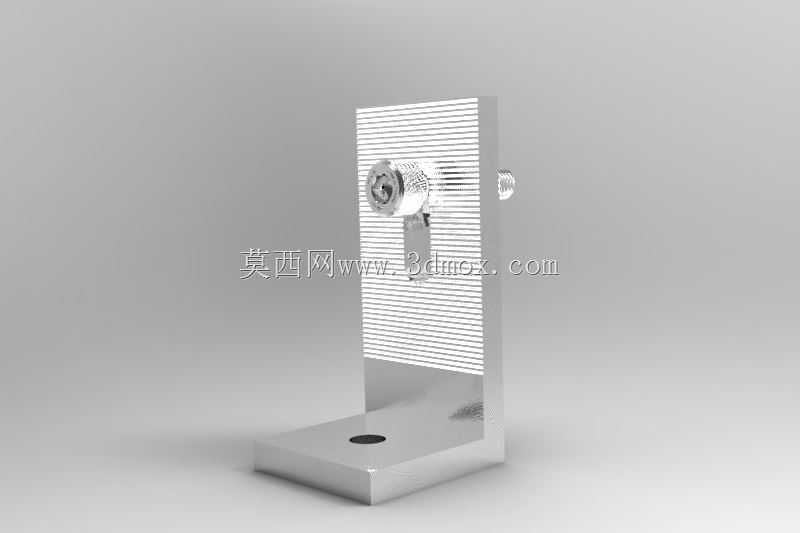

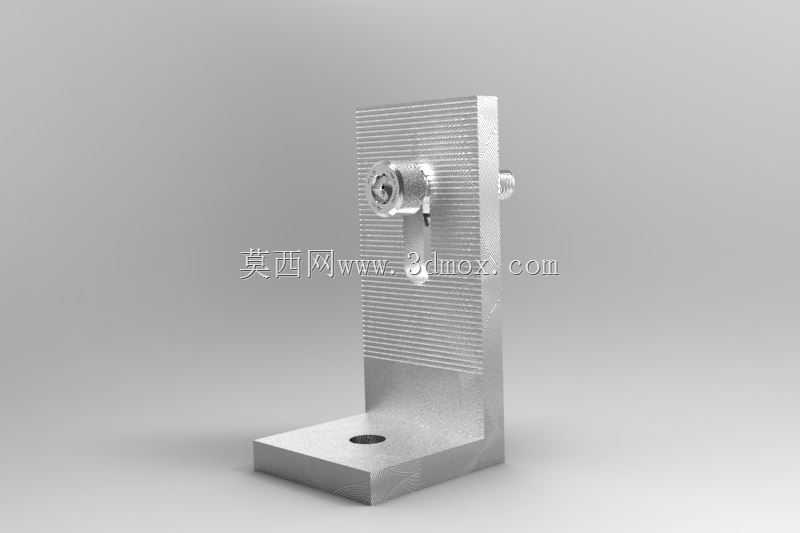

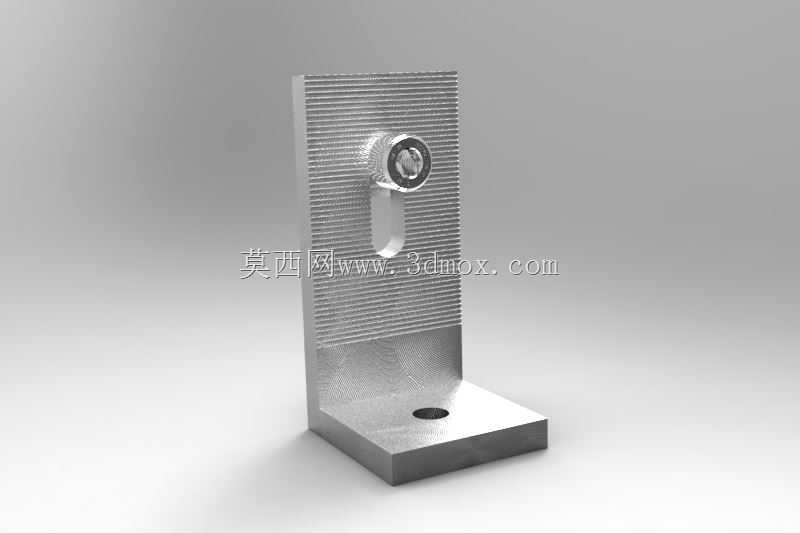

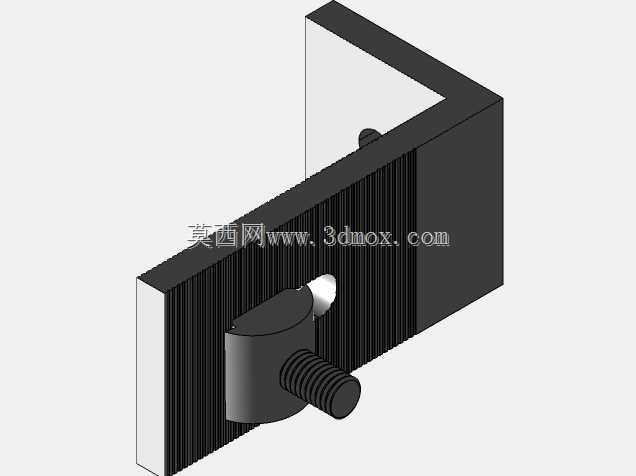

　　在光伏配套构件、工业铝型材框架搭建、小型设备侧装固定的场景里，这类L型金属安装板是出镜率极高的连接构件，很多现场装配的师傅都有过在型材立面加装功能组件的需求，而这种一体折弯成型的L型结构，刚好解决了垂直面安装的定位与承重问题。从结构功能上看，这个构件的L型折弯形成了两个互相垂直的安装基准面，底部的水平承托面上预留了沉头安装孔，装配时可以通过内六角螺栓将整个支座固定在底部的安装基面或者型材框架的水平横梁上，沉孔的设计可以让螺栓头完全埋入板面，不会在承托面形成凸起，避免后续搭载的组件出现安装间隙或者贴合不严的问题。垂直立面上的带锁止结构的连接轴，是整个构件的核心功能部位，这个轴件采用了台阶式设计，靠近板面的轴径更大，

　　穿过立面的安装孔后可以通过端面的锁止螺母完成轴向固定，轴端预留的卡槽可以用来卡装太阳能电池板的边框压块，或者其他需要铰接、挂装的功能组件，轴侧的小凸点是定位销结构，装配时可以卡入配套组件的定位槽内，避免挂装的部件绕轴发生不必要的转动，提升连接的稳定性。设计这类构件的时候，首先要考虑的是折弯处的圆角半径，金属板材折弯时如果内R角过小，很容易在折弯处产生应力集中，长期受载后出现裂纹，尤其是户外使用的场景，昼夜温差加上交变载荷，应力集中的位置很容易率先发生疲劳失效，所以折弯内R一般设置为板材厚度的1到1.5倍，既保证折弯后两个面的垂直度，又能预留足够的应力释放空间。其次是两个安装面的平面度要求，水平安装面如果平面度超差，

　　锁紧紧固螺栓后整个支座会发生倾斜，导致垂直立面的安装基准偏移，后续搭载的组件就会出现安装角度偏差，比如用来固定太阳能电池板的时候，基准面偏斜1度，全年的发电效率就会出现明显的折损，所以加工时两个面的平面度一般要控制在0.1mm以内，两个面的垂直度公差也要控制在0.05mm每100mm的范围内，保证安装基准的准确性。从安装边界来看，这类L型支座的水平底板长度一般根据承重需求设定，常规用于小型光伏组件侧装的型号，底板长度在80mm左右，宽度在60mm左右，预留的安装孔中心距边缘的距离要大于螺栓直径的2倍，避免螺栓锁紧时板材边缘发生开裂，垂直立面的高度要匹配搭载组件的安装孔位高度，一般比组件的安装接触面高出20mm左右，

　　预留出螺母锁紧的操作空间，避免扳手操作时和其他构件发生干涉。板材厚度的选择也和承重直接相关，常规搭载5kg以内组件的场景，采用2mm厚的冷轧钢板或者3mm厚的铝合金板材即可满足强度要求，如果是搭载更重的组件，就需要适当增加板材厚度，同时在折弯处增加加强筋结构，避免长期受载后折弯角度发生变形。很多设计新手在做这类构件的时候，容易忽略安装孔的边距问题，把孔开得离板材边缘太近，现场装配的时候稍微用力锁紧螺栓，板材边缘就会被螺栓头压溃，导致整个支座固定失效，还有的会忘记给锁止轴预留足够的装配空间，把轴的位置设计得太靠近折弯处，导致螺母无法顺利套入螺纹段，现场只能临时打磨构件，既影响装配效率，也会破坏构件的表面防腐层。另外，这类构件如果用在户外场景，表面一般要做镀锌或者喷塑处理，提升防锈耐腐蚀能力，加工时要注意折弯方向和板材的轧制方向一致，避免折弯时出现开裂的问题，垂直立面上的轴件安装孔要采用铰孔工艺，保证轴件装配后的垂直度，避免轴件倾斜导致搭载的组件出现角度偏差。在实际的生产线旁，这类L型支座也常被用来安装小型传感器、走线槽、气动管路的固定支架，因为一体成型的结构比拼接的角码拥有更好的刚性，不需要额外的加强筋就能承受一定的侧向载荷，装配时只需要固定底部的两个螺栓，就能完成整个支座的安装，比采用多个角码拼接的安装方式节省至少一半的装配时间，而且定位精度更高，不需要现场反复调整安装角度。
