剪叉式多节联动折叠伸缩机械结构

　　这类剪叉式折叠联动结构，在工业现场的应用覆盖场景极广，小到自动化产线的顶升移载工位、检测设备的可调高度工作台，大到高空作业平台的升降臂架、物流仓储的伸缩货叉、特种车辆的可伸展支撑结构，甚至民用领域的折叠升降支架、可伸缩防护装置，都能看到这类结构的衍生设计。做这类结构的三维设计时，最先要明确的不是杆件的具体尺寸，而是实际工况下的行程边界——也就是完全收拢状态下的安装空间限制，以及完全展开后需要达到的作业高度或者伸展长度，这两个边界值直接决定了剪叉单元的节数、单根杆件的长度以及铰接点的排布逻辑。

　　从结构功能逻辑来看，这套折叠机构依靠多组交叉铰接的连杆同步转动实现伸缩动作，相邻剪叉单元之间通过共用铰接销轴传递动力，只要在其中一组铰接点处施加直线驱动力，不管是液压油缸推力、电动推杆推力还是丝杠螺母的传动力，整个多节结构就能同步完成展开或者收拢动作，不会出现单节卡顿、各节伸展不同步的问题。设计过程中需要重点校核铰接点的间隙配合公差，销轴与连杆安装孔的配合一般选H8/f7的间隙配合，既保证转动时无卡滞，又不会因为间隙过大导致整个结构伸展后出现横向晃动，影响末端作业位置的精度。

　　实际选型建模时，还要提前考虑安装边界的约束：如果是用在设备内部的顶升机构，收拢状态的整体厚度要控制在设备预留的安装腔体内，不能和周边的电气布线、其他传动部件产生干涉；如果是用在户外高空作业场景，还要额外核算每根连杆的抗弯截面模量，根据额定负载计算最远端铰接点的挠度，保证满负载伸展状态下，结构整体的下挠量不超过作业允许的精度范围。很多新手做这类结构设计时容易忽略死点位置的校核，当结构完全收拢或者完全伸展到极限位置时，要保证驱动件的施力方向不会让机构进入传动死点，否则会出现动力无法解锁、结构无法正常收拢的故障，一般会在极限位置预留1到2度的转动余量，同时在安装基座处设置硬限位块，避免机构过行程损坏铰接部件。

　　另外，这类折叠结构的铰接点润滑设计也不能遗漏，每处销轴位置都要预留润滑脂注油通道，或者选用自带润滑衬套的铰接结构，长期往复转动工况下如果缺少润滑，铰接点会快速磨损，导致整体结构的配合间隙变大，运行时产生异响和晃动，大幅缩短结构的使用寿命。如果是用在有洁净要求的生产车间，比如电子半导体产线的顶升机构，连杆材质一般选用阳极氧化铝合金，在保证结构强度的同时降低整体自重，同时铰接位置选用无油润滑衬套，避免润滑脂挥发污染车间洁净环境；如果是用在重载工程机械场景，连杆则要选用高强度合金结构钢，焊接后做去应力处理，铰接销轴选用淬火处理的合金钢，保证重载冲击下不会出现销轴变形、连杆弯折的问题。

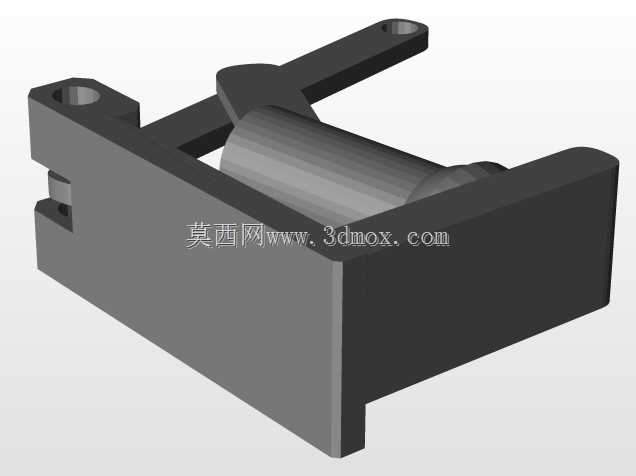

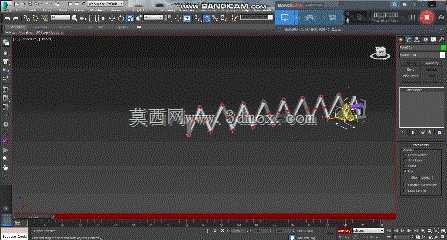

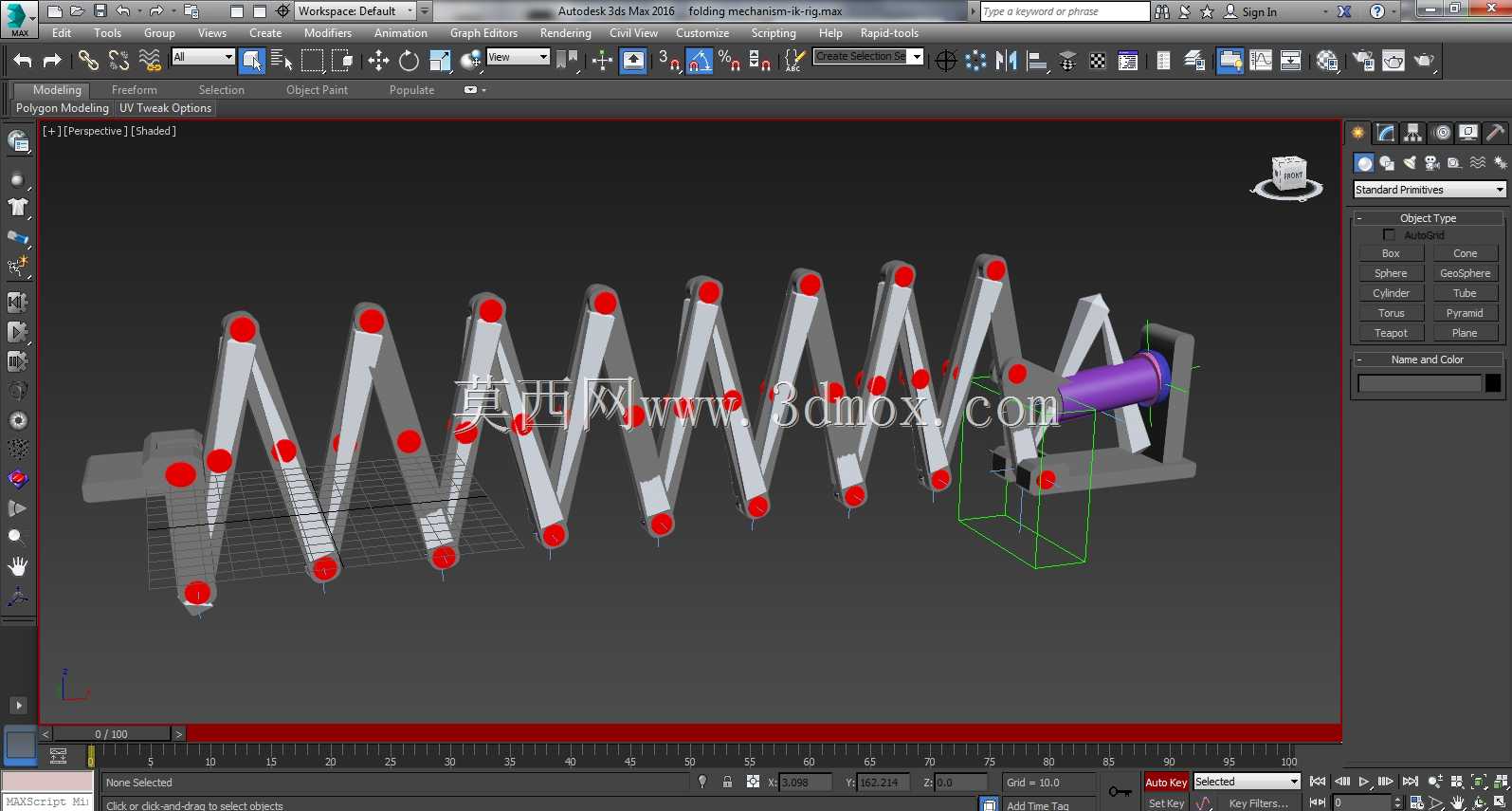

　　建模过程中还要做全程的运动干涉检查，从完全收拢到完全展开的整个行程里，逐帧检查相邻连杆之间、连杆和驱动件之间、连杆和安装基座之间是否存在碰撞干涉，尤其是多节联动的结构，中间节的连杆在转动过程中很容易和相邻节的铰接部件产生刮擦，这些问题在三维建模阶段提前排查修正，能大幅减少后续加工装配时的整改成本，避免装配件生产完成后才发现动作卡滞，造成物料和工期的浪费。
