齿轮联动曲柄滑块传动结构设计

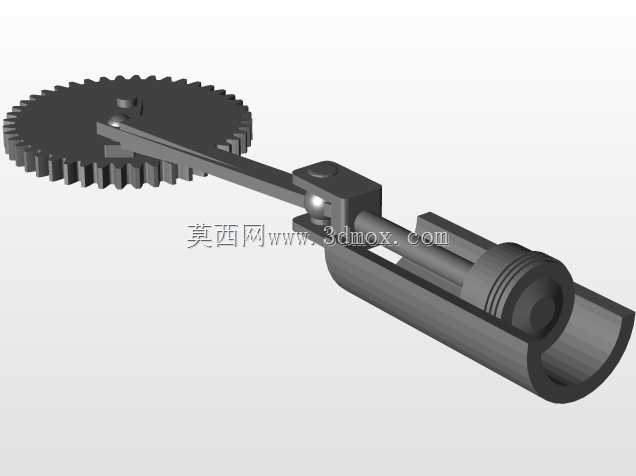

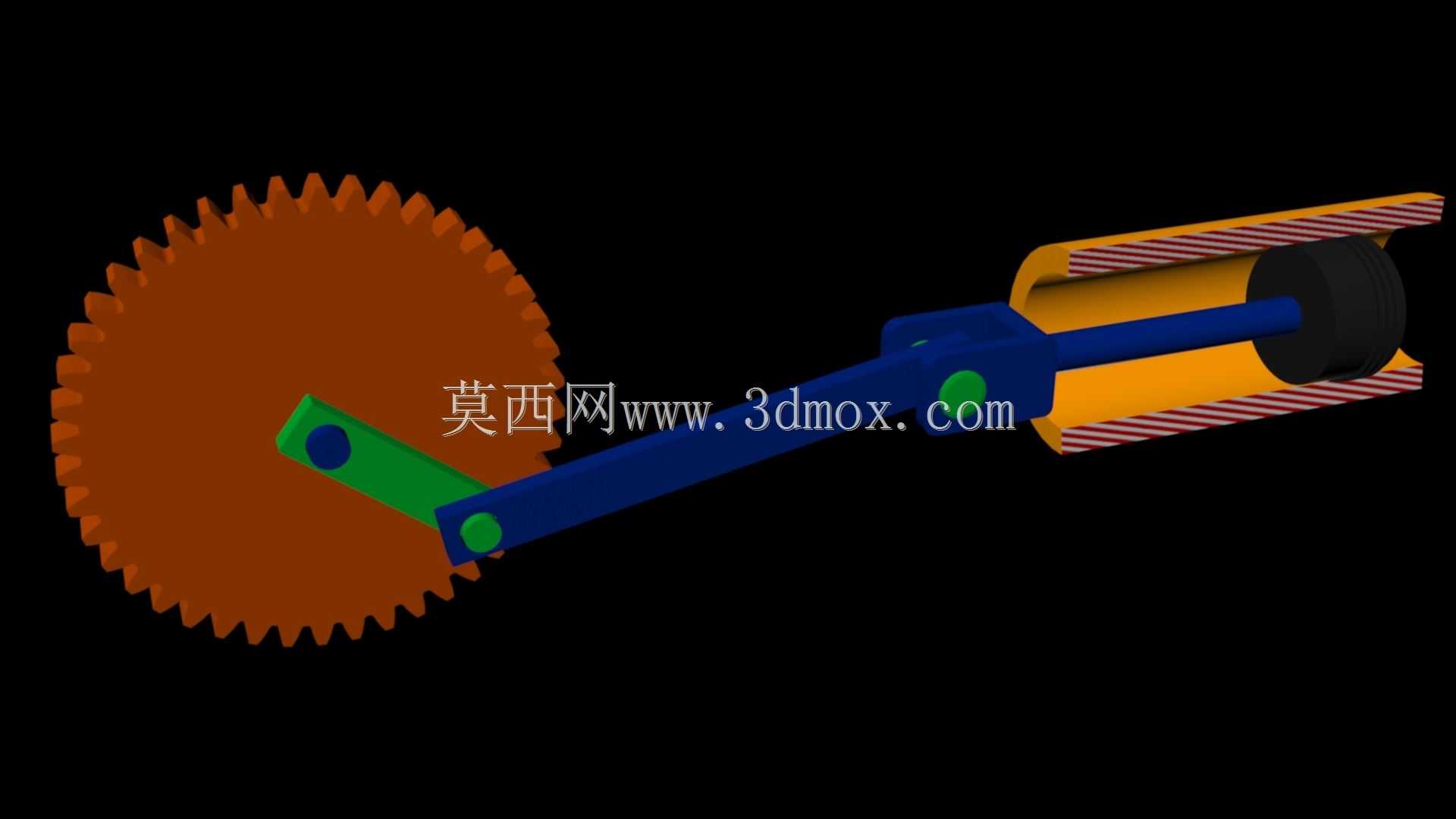

　　这套传动结构的核心逻辑是通过齿轮副的定比旋转输入，带动铰接式连杆完成圆周运动到直线往复运动的转换，在小型冲压送料、轻工包装设备的横封驱动、内燃机配气辅助机构这类需要稳定往复直线输出的工位上适配性极强。从实际装配的边界来看，齿轮端的安装基准为齿轮中心的铰接孔，孔位公差需控制在H7级，与配套的固定销轴采用间隙配合，保证齿轮旋转过程中无径向窜动，齿轮的齿顶圆与周边安装护板的最小间隙预留3mm即可，避免加工误差导致运转时齿面剐蹭护板。连杆部分采用两段铰接设计，与齿轮偏心铰接点的偏心距直接决定滑块的行程长度，设计时可根据实际工位的行程需求调整偏心距参数，这里需要注意的是，偏心距越大，滑块的往复行程越长，但同时齿轮端需要的输入扭矩也会同步提升，

　　选型时要匹配对应功率的驱动电机，避免出现负载卡滞的问题。滑块部分采用圆柱导向结构，导向段与缸体的配合长度为滑块直径的1.8倍，这个比例是经过多次运动仿真验证的，既可以保证滑块往复运动时不会出现卡滞、偏磨的问题，也不会因为导向段过长增加不必要的摩擦阻力。导向腔内壁的粗糙度要求控制在Ra1.6以内，与滑块外圆采用间隙配合，配合间隙控制在0.02-0.04mm之间，间隙过小会导致高温工况下热胀卡死，间隙过大则会出现运动抖动，影响末端执行件的定位精度。从运动特性来看，这套结构在齿轮匀速旋转的工况下，滑块的运动速度遵循简谐运动规律，在行程两端位置速度为零，中间位置速度达到峰值，这种速度特性刚好适配很多需要在行程末端完成保压、停顿的工艺工位，

　　比如包装设备的热封工位，滑块运动到末端封合位置时速度自然降低，刚好给热封动作预留足够的保压时间，不需要额外增加凸轮停顿结构，简化了整体传动链的设计。设计过程中需要重点校核连杆两个铰接点的销轴强度，因为整个传动链的推力都通过这两个销轴传递，尤其是滑块处于最大推力工况时，销轴受到的剪切力为峰值，需要根据实际负载计算销轴直径，同时铰接位置需要预留润滑脂注油通道，长期运转时定期补充润滑脂，降低铰接位置的磨损量，延长整套结构的使用寿命。另外齿轮与连杆的铰接位置需要设置轴向挡圈，避免连杆在运转过程中出现轴向窜动，导致连杆与齿轮端面、滑块端面发生剐蹭，增加不必要的运转阻力。这套结构的整体安装基准面为齿轮支撑座的底面与导向腔的安装法兰面，

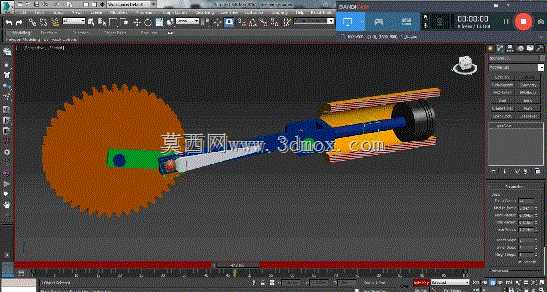

　　两个基准面的平行度公差需要控制在0.05mm以内，否则会导致连杆运动过程中出现别劲的问题，轻则增加运转阻力、加快磨损，重则直接出现卡滞无法运转的情况。在实际应用场景中，这套结构可以通过调整齿轮的齿数来调整输入输出的传动比，也可以更换不同长度的连杆来调整滑块的行程，适配不同的工位需求，不需要重新设计整体基座，只需要更换对应零件即可完成参数调整，通用性较强。对于需要频繁调整行程的试验类设备，还可以将齿轮上的偏心铰接点设计成长条可调式结构，不需要更换零件就可以在一定范围内无级调整滑块行程，进一步提升结构的适配性。建模过程中所有铰接位置都按照实际装配间隙预留了配合量，运动仿真时可以完整模拟从齿轮旋转到滑块往复运动的全流程，不会出现干涉报错，也可以直接导出工程图用于生产加工，所有形位公差、配合要求都可以直接在工程图中对应标注，不需要二次调整结构。
