双开门带侧置筒体工业机柜结构设计

　　这款带侧置立式筒体的双开门机柜，主要面向户外工业现场的集成式设备搭载需求，常见于厂区边缘的工艺点位、户外管廊配套测控点、小型分布式处理站这类需要同时容纳电气控制元件与立式工艺组件的场景，区别于常规标准电气柜仅搭载电气元件的设计，这款柜体将立式圆柱形工艺组件与电气容纳腔做了一体化集成，省去了现场分别安装柜体与立式组件的对齐、配管、接线工序，也减少了现场安装所需的占地空间。

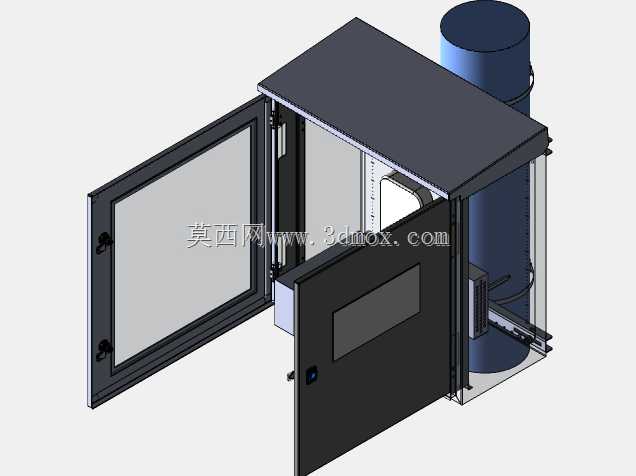

　　从结构设计逻辑来看，柜体主体采用框架加钣金蒙皮的经典结构，主框架采用折弯型材拼焊成型，保证整体吊装与户外放置的结构刚度，避免长期户外使用出现框架变形导致的门体密封失效问题。双开门采用不对称尺寸设计，左侧门体宽度更大，对应内部主电气安装腔的大尺寸维护开口，日常检修内部安装板上的断路器、继电器、接线端子等元件时，仅需开启左侧大门即可获得足够操作空间，右侧窄门对应侧部筒体与主腔体衔接的组件区域，针对小型阀件、接线端头的维护操作无需开启大门，减少户外环境下灰尘、雨水侵入柜体内部的概率。两门均设置了嵌入式观察窗，无需开门即可观察内部元件的运行指示灯状态、仪表读数，观察窗采用钢化玻璃加密封压条的固定结构，密封压条与门体内侧的发泡密封胶条形成两道密封，配合门体周边的多点锁扣结构，闭合时可以将胶条压缩量控制在合理区间，满足户外柜体的防尘防水要求。

　　侧置的立式筒体与主柜体框架采用螺栓连接加密封垫的装配结构，筒体上下端预留了管路接口，可直接对接现场的工艺管线，筒体与主腔体之间设置了穿线隔板，隔板上预留带密封格兰头的穿线孔，既可以让筒体内的检测元件、执行元件线缆顺利进入主腔体接至控制回路，也能避免筒体内的工艺介质泄漏进入电气腔引发安全隐患。柜体顶部采用带斜度的顶盖设计，顶盖边缘超出柜体侧壁一定距离，避免雨水顺着侧壁流到门体密封缝位置，顶盖与框架之间同样设置密封胶条，防止顶部积水渗入柜内。柜体底部预留了落地安装的固定脚孔，同时设置了分体式穿线底板，可根据现场进线的位置、数量现场开孔，避免预留孔位与现场管线不匹配的问题，底板与框架之间采用可拆式螺栓固定，方便后期加装线缆时调整开孔位置。

　　在安装边界方面，这款柜体的主腔体深度满足常规电气安装板的元件搭载要求，安装板采用可拆式导轨固定结构，可根据元件尺寸调整安装深度，侧置筒体的直径与高度匹配常规小型立式过滤、换热、缓冲类工艺组件的尺寸，不需要额外定制筒体即可直接搭载标准规格的组件。整体安装占地宽度为两门宽度加筒体直径的总尺寸，深度为柜体主体的深度尺寸，现场做混凝土安装基础时，仅需按照底部固定脚的孔位预留预埋螺栓即可，不需要额外为侧置筒体做单独支撑，筒体的重量完全通过连接结构传递到主柜体框架，再由主柜体的四个支撑脚传递到安装基础，简化了现场基础施工的工作量。

　　从实际使用的角度考虑，门体的铰链采用暗藏式承重铰链，单扇门的承重能力满足加装观察窗、门锁、密封胶条后的总重量要求，长期开关不会出现门体下沉、密封不严的问题，门锁采用带锁芯的三点式锁结构，关闭时可以从门体的上、中、下三个位置压紧密封胶条，相比单点锁的密封效果更均匀，也能避免户外使用时被无关人员随意开启。柜体内部预留了接地螺柱，所有金属门体、安装板、筒体都可以通过接地导线接至主接地螺柱，满足电气设备的接地安全要求，避免静电积累或者漏电引发的安全问题。
