集成气阀组件的工业立式机柜结构

　　这款集成气阀组件的立式工业柜体，主要面向车间气动控制回路的就近部署场景设计，在离散制造的机加工产线、装配工位旁，这类柜体承担着气动支路分配、阀组集成安装、气路转接防护的核心作用，替代了以往阀组零散安装在设备侧、走线走管杂乱无章的布置方式，能把单工位的气动控制元件集中收纳，既减少车间扬尘、切削液飞溅对阀件的侵蚀，也方便运维人员快速排查气路故障。从结构设计逻辑来看，柜体采用单开门侧开结构，铰链布置在柜体侧边，开门角度可覆盖120度以上，完全满足内部阀组拆装、气管插拔的操作空间需求，不会出现开门后操作死角的问题。柜体内部的安装布局做了分层规划，靠近柜门的内侧区域预留了阀组安装导轨位，可直接固定标准气动阀岛或者独立式气阀组件，

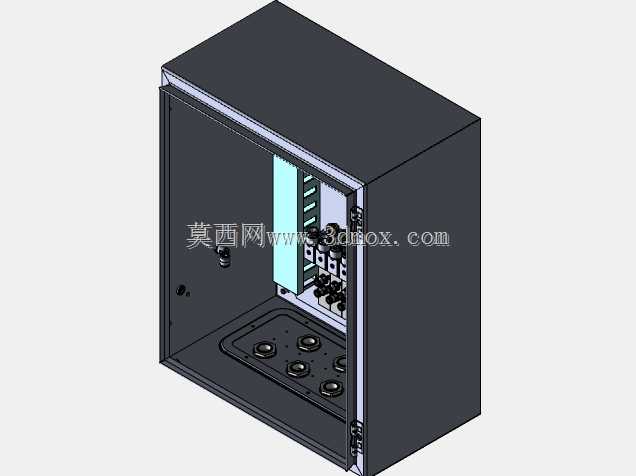

　　阀组下方的底板区域预留了气管穿接孔位和接头安装位，所有气路进出都可以通过底板的密封接头完成，避免柜体内部积尘。柜体左侧内壁预留了电气元件安装条位置，可配套安装阀组的控制继电器、接线端子等电气配件，实现气电元件同柜集成，不用额外单独配置小型电气箱，减少工位旁的设备占用空间。在安装边界设计上，柜体背部预留了挂装孔位，支持墙面挂装或者立式支架安装两种方式，挂装孔的孔距按照通用工业柜体安装标准设置，适配市面上常见的机柜壁挂支架，不需要额外做安装孔位的二次加工。柜体的门板边缘做了折弯翻边结构，配合柜体开口处的密封胶条，闭合后可达到IP54左右的防护等级，能够应对车间内的一般性粉尘、少量切削液飞溅的工况，不会出现阀件被污物堵塞的情况。

　　柜体底部的安装板做了加厚处理，可承载多组气阀、过滤器以及配套气动元件的重量，不会因为长期承重出现底板变形的问题。从实际使用的角度出发，这类带气阀集成的机柜，相比普通的电气柜，在内部结构上做了气路适配的优化，比如在柜体侧板预留了气管的进出孔位，孔位配有橡胶护圈，避免气管穿接的时候被钣金锐边割破，同时内部预留了气管理线的固定座位置，可以把柜内的气管整理固定，避免气管杂乱堆积影响阀件散热和操作。在设计过程中，柜体的钣金折弯圆角、板材厚度都按照工业柜体的通用标准选取，既保证柜体的结构刚性，在搬运、安装过程中不会出现钣金变形，也控制了整体的重量，方便现场安装人员搬运就位。门板上预留了门锁安装位，可配套通用型工业柜锁，

　　非运维人员无法随意打开柜门，避免现场无关人员触碰阀组导致气路误动作，提升工位设备的运行安全性。这类柜体在实际产线应用中，通常布置在气动工具使用密集的装配工位、或者需要多组气动执行元件控制的专机旁，把原本分散布置的气阀、过滤组件、控制端子都集中在柜内，让工位周边的管线布置更加规整，日常维护的时候只需要打开柜门就能完成所有阀件的检查、更换，不用在设备缝隙里找零散安装的阀件，大幅降低运维的时间成本。同时柜体的封闭结构也能延长气阀的使用寿命，减少车间内的金属粉尘、切削液雾气进入阀件内部造成的阀芯卡滞、密封件老化问题，相比裸露安装的阀组，这类柜内安装的气阀平均无故障运行时间能提升40%以上。在尺寸设计上，柜体的深度控制在合理范围，既保证内部有足够的阀组安装和气管弯折空间，也不会因为柜体过深占用过多的车间通道空间，挂装在墙面或者设备侧方的时候，不会影响人员正常通行和操作。
