工业立式电气控制柜结构设计方案

项目分类:配电柜 发布时间:2022-01-04 ID:492896
  • 工业立式电气控制柜结构设计方案
  • 工业立式电气控制柜结构设计方案
  • 工业立式电气控制柜结构设计方案
  • 工业立式电气控制柜结构设计方案

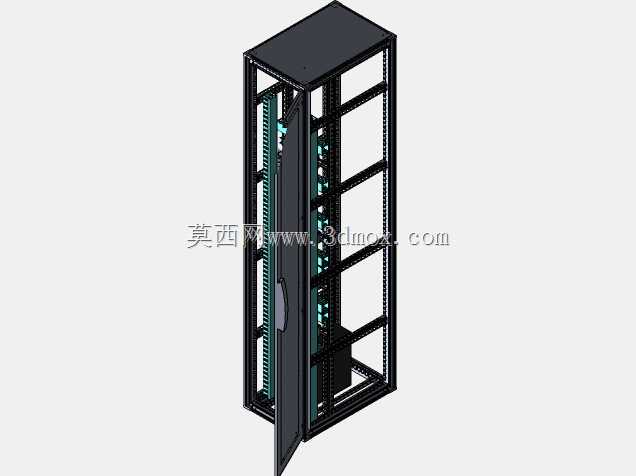

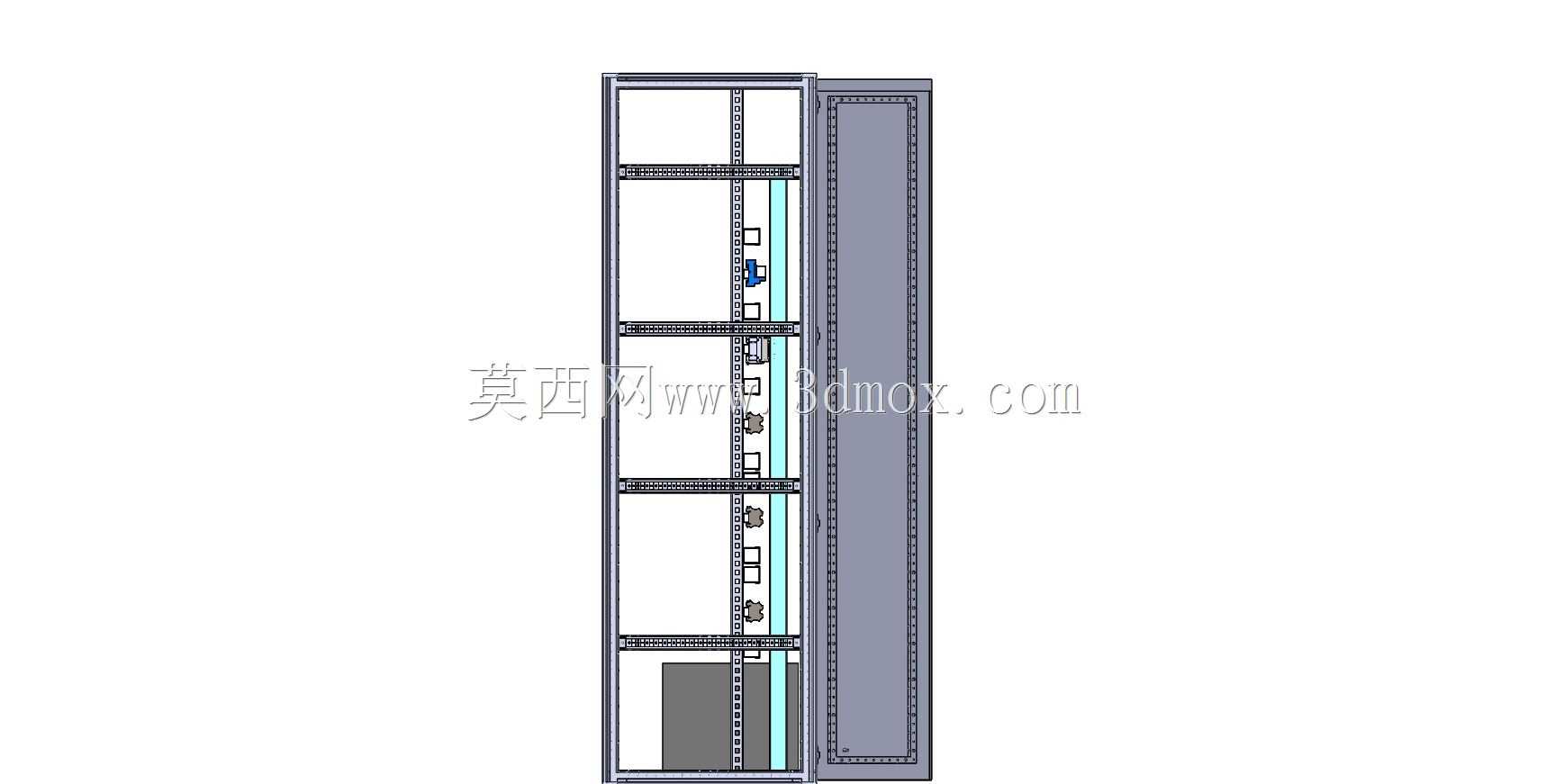

  这款立式电气柜体主要面向工业车间生产线、自动化设备集群、楼宇配电间等场景的电气元件集成安装需求,承担电气回路分配、控制元件承载、布线规整、设备防护的核心作用,可容纳PLC模块、继电器组、接线端子排、开关电源、散热组件等常规电气配套部件,适配多数工业现场的电气控制集成需求。从结构设计逻辑来看,整体采用九折型材作为主框架支撑,型材自带的通用安装孔位可适配不同深度的安装板、层板调节,无需额外打孔攻丝就能完成内部元件的分层布局,框架拼接处采用角件定位加螺栓紧固的连接方式,既保证柜体整体的抗形变能力,也方便现场拆装调整。柜体前门采用单开内嵌式结构,门体边缘加装连续发泡密封胶条,闭合后可达到IP54级的基础防护能力,阻挡车间内的粉尘、

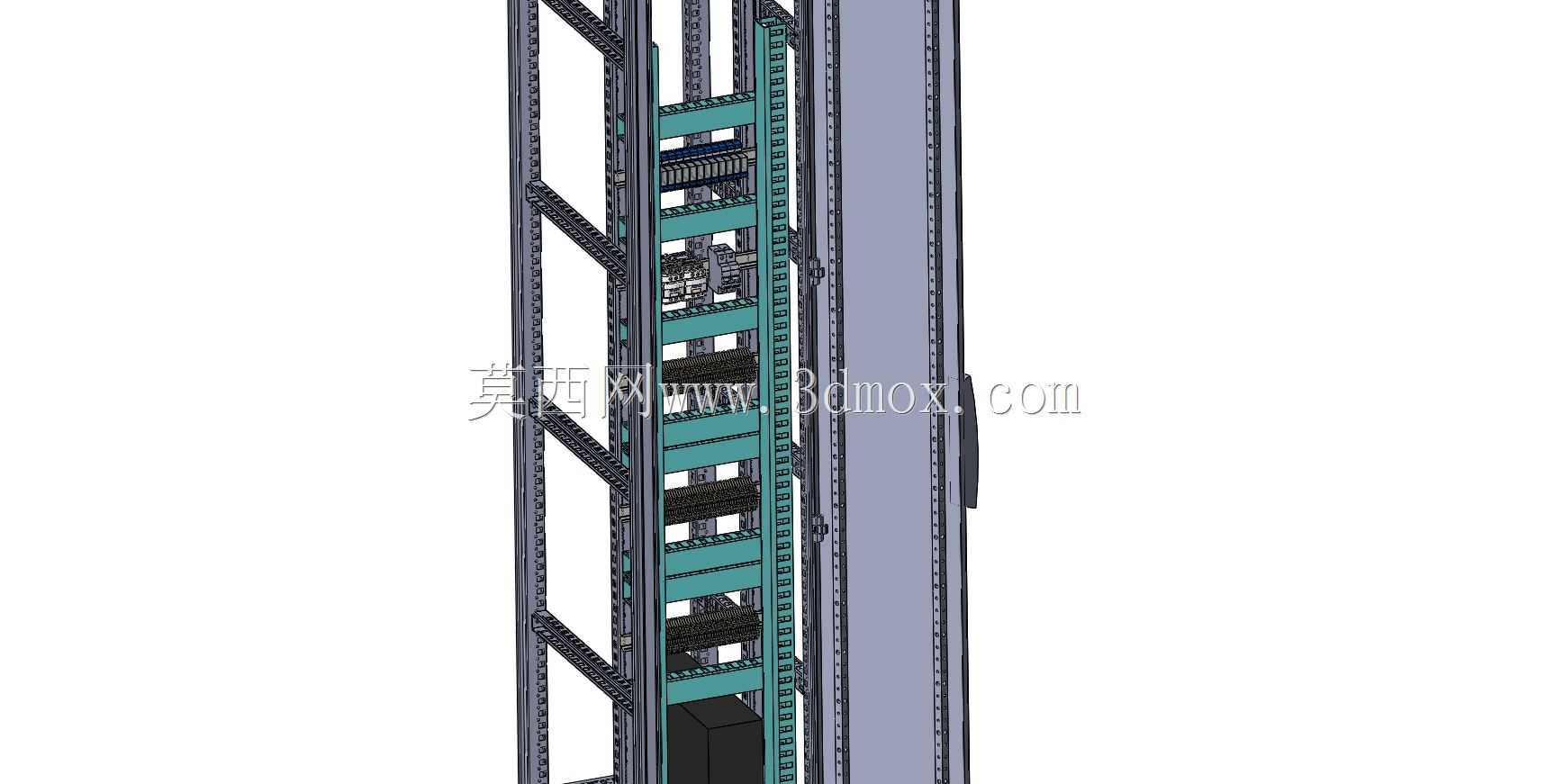

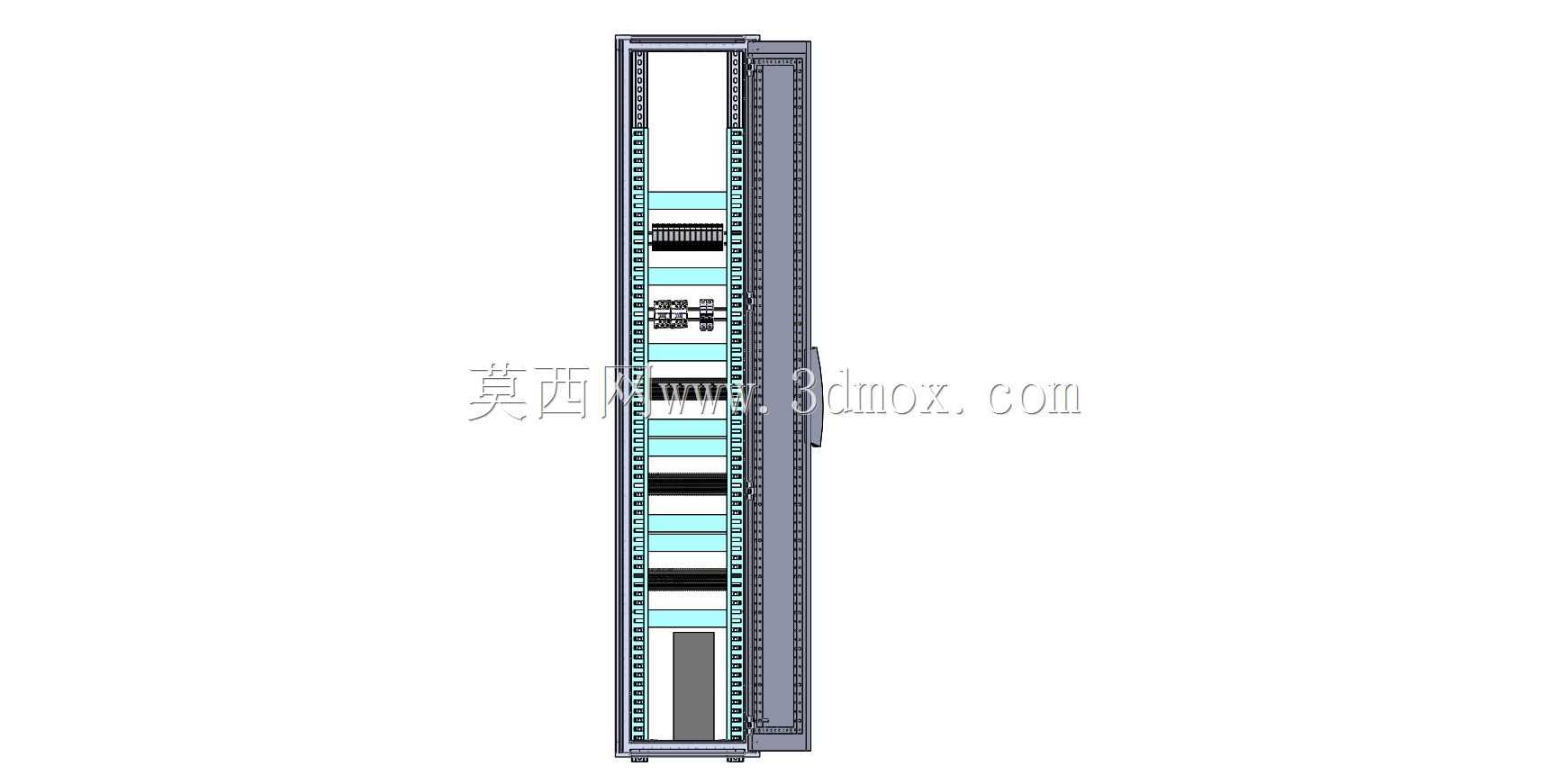

  飞溅水渍侵入柜体内部,门体上预留的观察窗安装位可根据需求加装亚克力或钢化玻璃面板,无需开门就能观察内部元件的运行指示灯状态。内部两侧竖向安装的布线槽采用齿形开口设计,方便不同走向的控制线、动力线就近引出,线槽与框架之间采用卡扣式固定,后期调整布线走向时无需拆卸大量紧固件即可完成线槽移位。柜体后部预留的安装板采用镀锌钢板材质,表面做钝化处理,可通过自攻螺丝或导轨卡扣固定DIN导轨,所有电气元件均可直接卡装在导轨上,安装板与柜体框架之间预留20mm的走线间隙,方便背部跨柜线缆的布设。从安装边界尺寸来看,这款柜体的宽度适配标准600mm工业柜体安装位,深度方向预留800mm的操作空间,高度方向适配2200mm的常规机房、车间柜体安装高度,

  底部预留100mm高的进线空腔,可搭配底部进线板完成电缆的密封引入,柜体顶部预留散热风机安装位,可根据柜内元件的发热量选配轴流风机完成主动散热,避免高温环境下元件出现过热降容的问题。设计过程中充分考虑了现场运维的操作需求,门体开合角度可达到135度,门内侧预留的文件袋安装位可放置电气原理图、接线表等运维资料,柜体框架上预留的接地螺柱可直接连接车间接地网,保证柜体整体的接地连续性,避免漏电风险。内部层板的承重设计按照每层15kg的均布载荷校核,可满足中小型电气元件的安装承重需求,对于重量较大的变频器、变压器类元件,可直接固定在后部的加强安装梁上,避免层板变形。柜体表面采用静电喷塑处理,涂层厚度控制在60-80μm之间,

  可适应车间内的弱腐蚀环境,长期使用不会出现涂层脱落、生锈的问题。在布线空间的分配上,强电动力线与弱电控制线分别走两侧独立线槽,中间预留金属隔板安装位,可根据现场电磁兼容需求加装金属隔板,避免强电对弱电信号造成干扰。柜门与柜体框架之间采用多组合页连接,合页处加装接地跨接线,保证门体与框架之间的电气连通,门体上的锁具采用三点式连杆锁,闭合后可实现多点锁紧,避免车间振动导致柜门松脱,同时锁具可根据用户需求更换为防盗锁芯,适配无人值守站点的使用需求。
