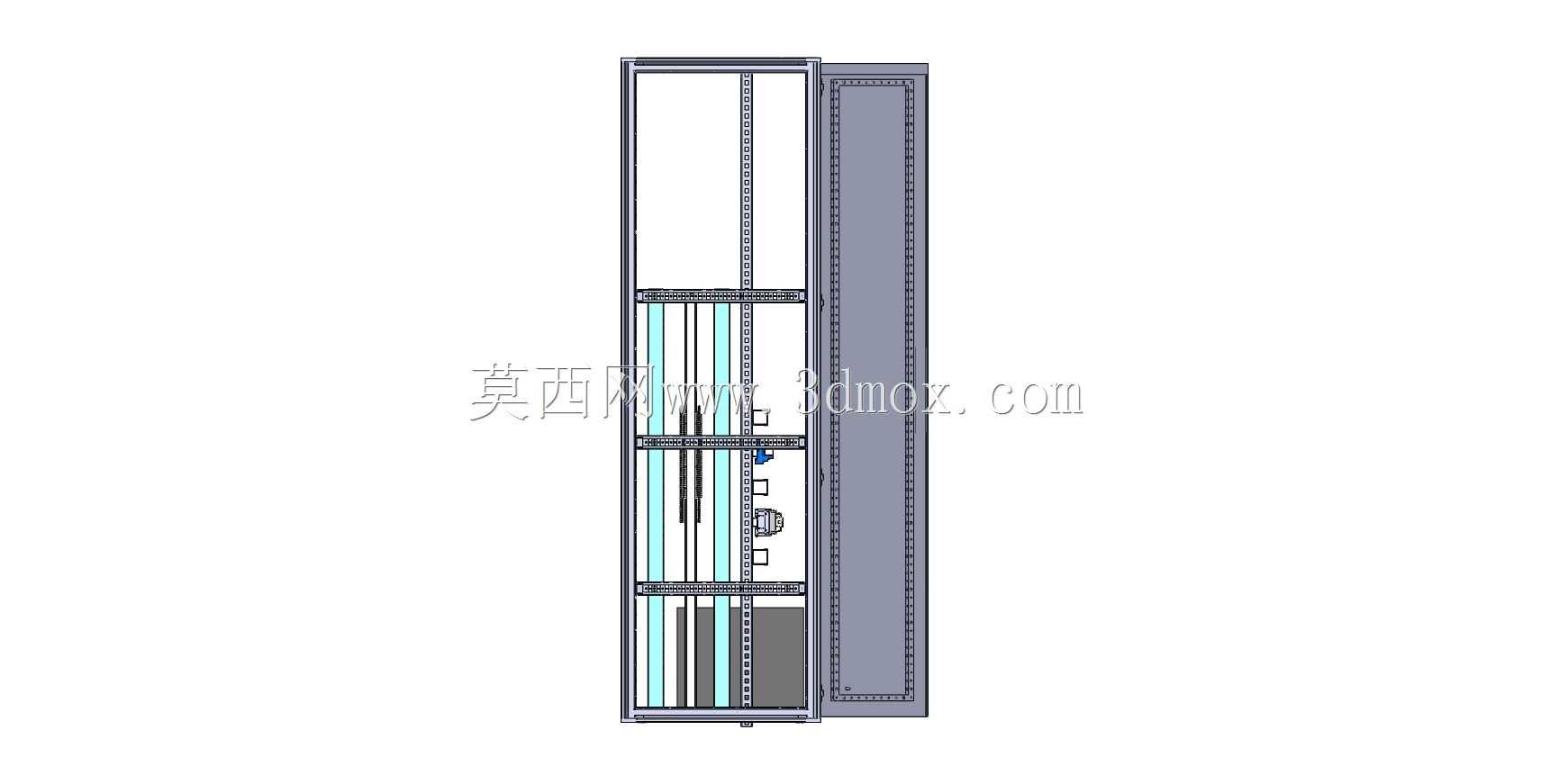

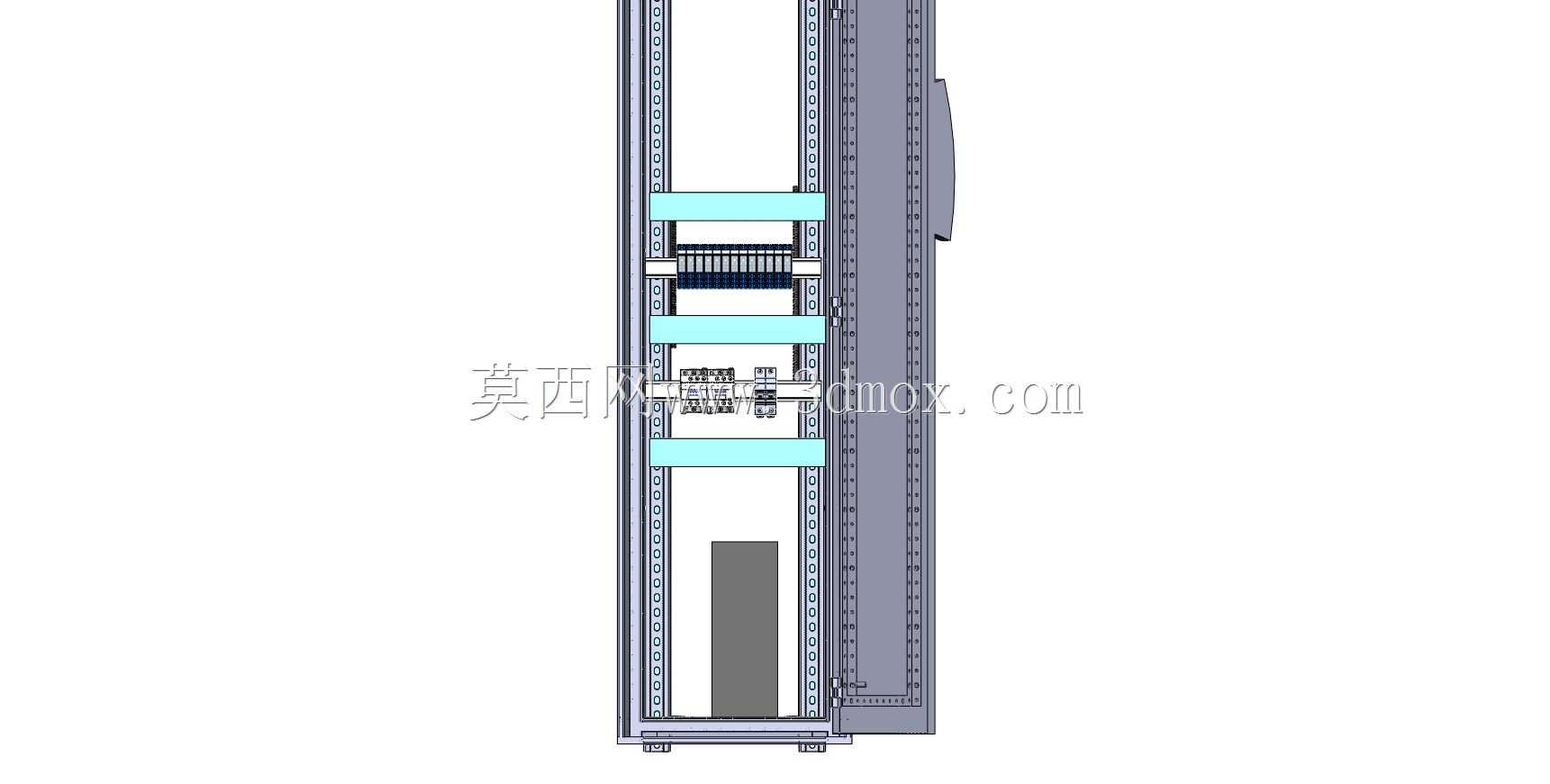

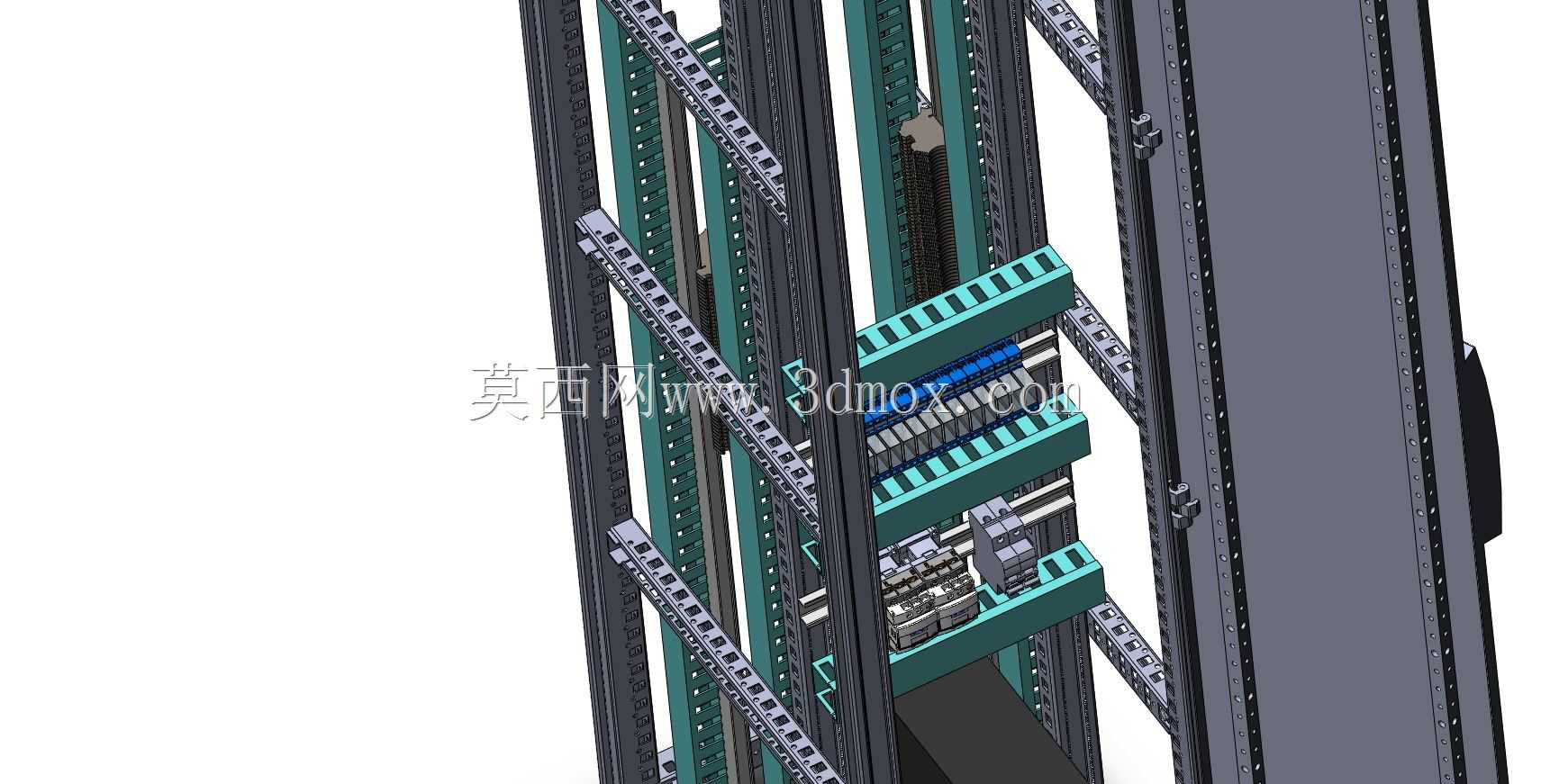

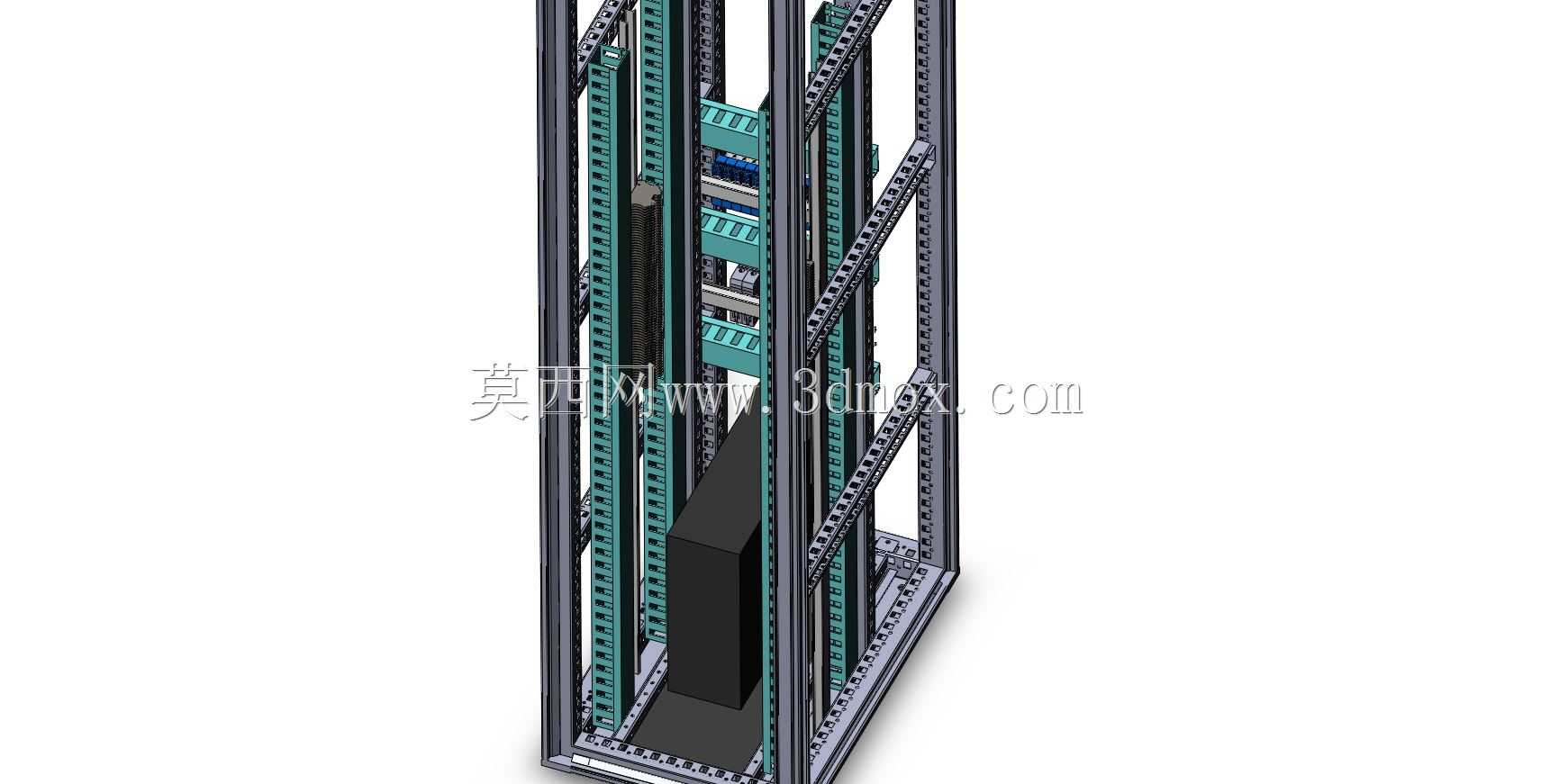

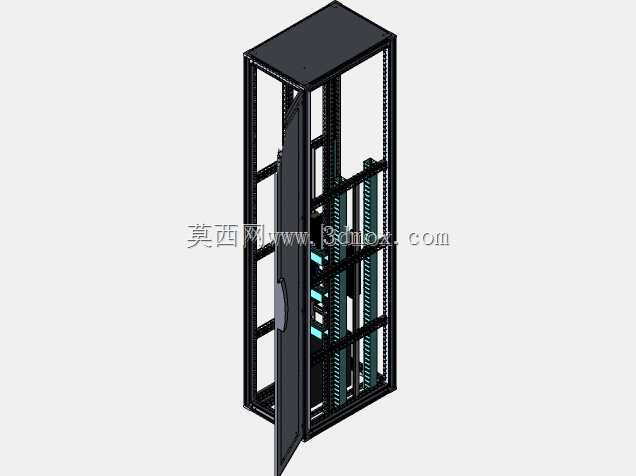

标准19英寸立式网络服务器控制柜结构

　　这款立式柜体的结构设计，核心面向数据中心机房、企业弱电间、工业现场控制室这类需要集中布设网络交换设备、服务器主机、工业控制模块的场景，日常承担设备承载、线缆规整、物理防护、通风散热的核心作用，是弱电系统部署里不可或缺的基础承载单元。从结构设计逻辑来看，整体采用九折型材作为主框架支撑，这种型材的折弯结构自带多道安装卡槽，不需要额外焊接固定螺母条，就能适配不同深度的设备安装需求，框架的连接节点采用高强度角件配合紧固件锁合，整体静态承重能满足常规机房布设的多台机架式设备的载荷要求，不会出现长期承重后框架变形的问题。柜体前门采用单开网孔门结构，网孔的开孔率经过测算，既能满足前后通风的散热需求，让柜内设备运行产生的热量能通过前后风道顺利排出，

　　又能保证门体的结构强度，同时网孔的孔径尺寸控制在安全范围内，避免异物误入柜内触碰带电部件；门体侧边安装有隐藏式铰链，开合角度能达到120度以上，方便设备安装和后期维护操作，门体上配套的锁具采用通用机柜锁结构，只有授权人员能开启柜体，保障内部设备的物理安全。柜体内部两侧对称安装有可调节深度的安装方孔条，方孔条上的孔位严格遵循19英寸机架设备的安装孔距标准，方孔条的位置可以根据实际安装设备的深度前后调整，适配不同尺寸的机架式交换机、服务器、PDU电源模块、配线架等部件的安装需求；柜体顶部预留有通风单元安装位和线缆进线孔，进线孔配套有可拆分的护线胶圈，布线上行的时候可以根据线缆的实际数量调整胶圈的开口大小，既可以固定线缆避免晃动磨损，

　　又能阻挡顶部的灰尘落入柜内。柜体的侧板采用快拆式结构，通过侧边的塑料卡扣和锁点固定，日常维护的时候不需要借助额外工具就能快速拆卸侧板，方便从侧面进行线缆整理和设备调试；柜体底部同样预留有多个尺寸的线缆进线孔，支持下走线的机房布线场景，底部配套有可调节高度的支撑脚，能在地面不平整的安装场景下调整柜体的水平度，避免柜体倾斜导致内部设备安装对位不准，同时支撑脚的承重设计能分散柜体整体重量对地面的压强，适合在防静电地板的机房场景使用。在安装边界的设计上，这款柜体的深度预留了足够的线缆理线空间，设备安装完成后，前后方的冗余空间既能满足线缆的弯曲半径要求，不会因为线缆弯折过度影响信号传输或者线缆使用寿命，又能保证前后通风风道的顺畅，

　　不会因为线缆堆积堵塞通风路径；柜体的宽度严格遵循标准机柜的尺寸规范，多台柜体并排安装的时候，侧边的拼接孔位可以直接用连接件把相邻柜体锁合在一起，形成整排的机柜列，适配数据中心整列机柜部署的需求，不会出现尺寸偏差导致拼接缝隙过大或者无法对齐的问题。从实际使用的角度出发，这款柜体的结构设计充分考虑了现场安装和后期运维的各类细节：内部预留有理线架的安装位置，可以配合垂直理线器把电源线和网线分开布设，避免强弱电信号干扰；柜体框架上预留有接地螺柱，安装完成后可以直接把柜体的接地端连接到机房接地排，保障设备运行的用电安全；门体和框架之间的接触位置贴有导电泡棉，关门之后能形成连续的电磁屏蔽通路，降低外部电磁信号对柜内敏感网络设备的干扰，同时也能减少柜内设备运行产生的电磁辐射向外扩散。整个柜体的钣金件边缘都做了折边钝化处理，没有裸露的锋利毛边，安装人员在柜内进行设备固定、线缆绑扎操作的时候，不会被钣金边缘划伤，所有的安装孔位都做了精准的对位设计，现场组装的时候不需要额外扩孔或者修正，就能快速完成整柜的拼装，大幅降低现场安装的工时成本。
