带动力输出的紧凑型扁平齿轮传动装置

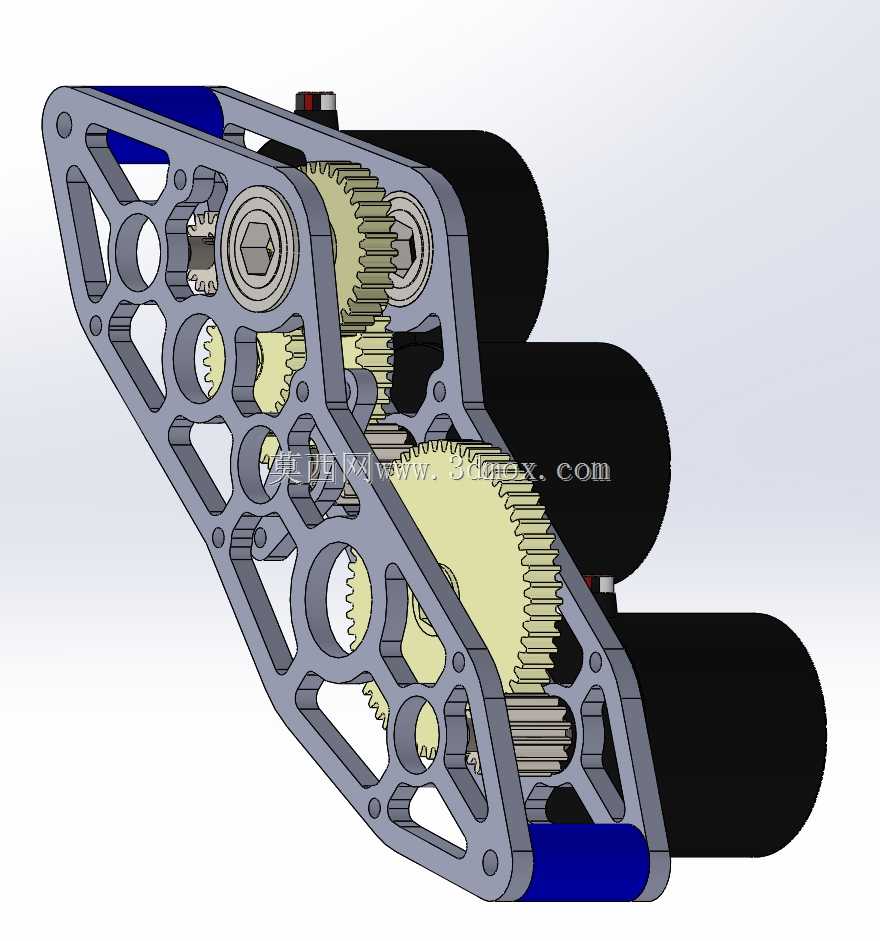

　　这款扁平结构的齿轮传动装置，核心适配对安装空间轴向尺寸有严苛限制的动力传输场景，常见于小型移动机器人、紧凑型电动代步设备、窄空间布置的工业执行机构等领域，用来完成动力输入的减速增扭，同时预留的PTO动力输出接口可同步驱动附属负载，省去额外增设传动链路的成本与空间占用。从实际使用场景来看，这类扁平齿轮箱往往被布置在设备底盘的狭窄夹层内，或是执行机构的贴近安装面位置，传统同轴式减速箱的轴向长度很难适配这类安装边界，而该结构通过多层平行轴齿轮的错层布置，将整体轴向厚度压缩到极低水平，同时保证足够的传动比覆盖范围。设计过程中，箱体采用了镂空式的框架结构，并非单纯为了减重，

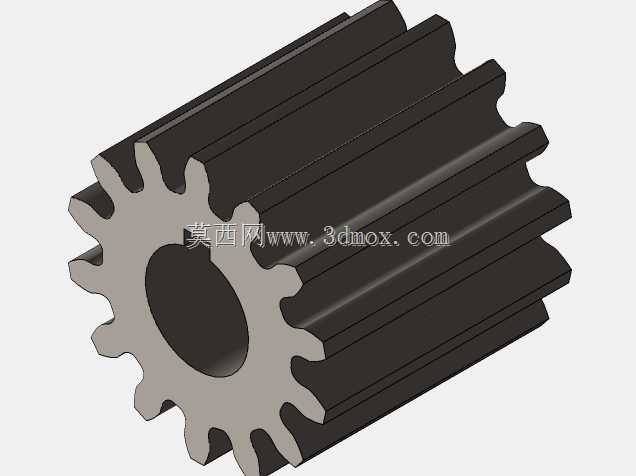

　　更多是考虑到紧凑布置下的散热需求——齿轮高速啮合产生的热量可以通过镂空区域快速散出，同时镂空的筋条走向完全贴合齿轮啮合的受力路径，在轴承安装位、输入输出轴支撑位都做了局部加厚处理，保证箱体刚性的同时尽可能降低整体重量，这一点在移动类设备上尤为重要，过重的传动组件会直接增加设备的负载能耗。齿轮组的排布采用了三级平行轴传动布局，每一级的齿轮模数根据传递扭矩的梯度做了匹配，高速级采用小模数齿轮降低啮合噪音，低速级采用稍大模数齿轮提升承载能力，所有齿轮的啮合侧隙都控制在合理范围，既避免卡滞又保证正反转的传动精度。PTO输出轴的位置经过反复校核，设置在齿轮组的中间传动级位置，可根据需求选择不同的输出转速比，不需要从输入或输出轴额外取力，

　　避免了两端轴承受额外径向力的问题。安装边界上，箱体的安装孔位采用对称式布置，可适配正反两种安装方向，输入轴与三个输出轴（含PTO接口）的中心距都经过标准化匹配，可直接适配常用规格的驱动电机与负载连接法兰，不需要额外加工转接件。实际装配过程中，箱体的剖分面设置在齿轮组的中间平面，装配时可先将所有齿轮、轴、轴承预装在半侧箱体上，再扣合另一侧箱体，大幅降低装配难度，轴承位的公差配合选用基孔制过渡配合，既保证轴承外圈的固定可靠性，又方便后期维护拆卸。齿轮的润滑采用脂润滑方案，因为扁平结构的箱体如果采用油润滑很容易出现漏油问题，脂润滑不需要设置复杂的密封结构，同时适配任意安装角度，不会因为设备倾斜出现润滑脂泄漏的情况，维护周期也更长。

　　从传动特性来看，这款齿轮箱的传动效率可维持在较高水平，平行轴齿轮的传动损失相比行星结构更低，同时扁平结构的重心更贴近安装面，设备运行时的振动更小，适合对运行稳定性有要求的场景。在选型适配时，需要注意输入轴的最高转速限制，以及PTO接口的最大输出扭矩，避免过载导致齿轮断齿，箱体的镂空区域虽然提升了散热能力，但在多粉尘的使用场景下需要额外加装防尘护板，避免粉尘进入齿轮啮合区域加剧磨损。整体设计没有冗余的结构，每一处筋条、每一个开孔都对应受力、散热或是装配的需求，完全围绕紧凑空间下的动力传输需求做优化，没有照搬常规齿轮箱的设计框架，针对扁平安装的特殊场景做了大量针对性调整。
