齿条啮合式直线驱动线性齿轮传动装置

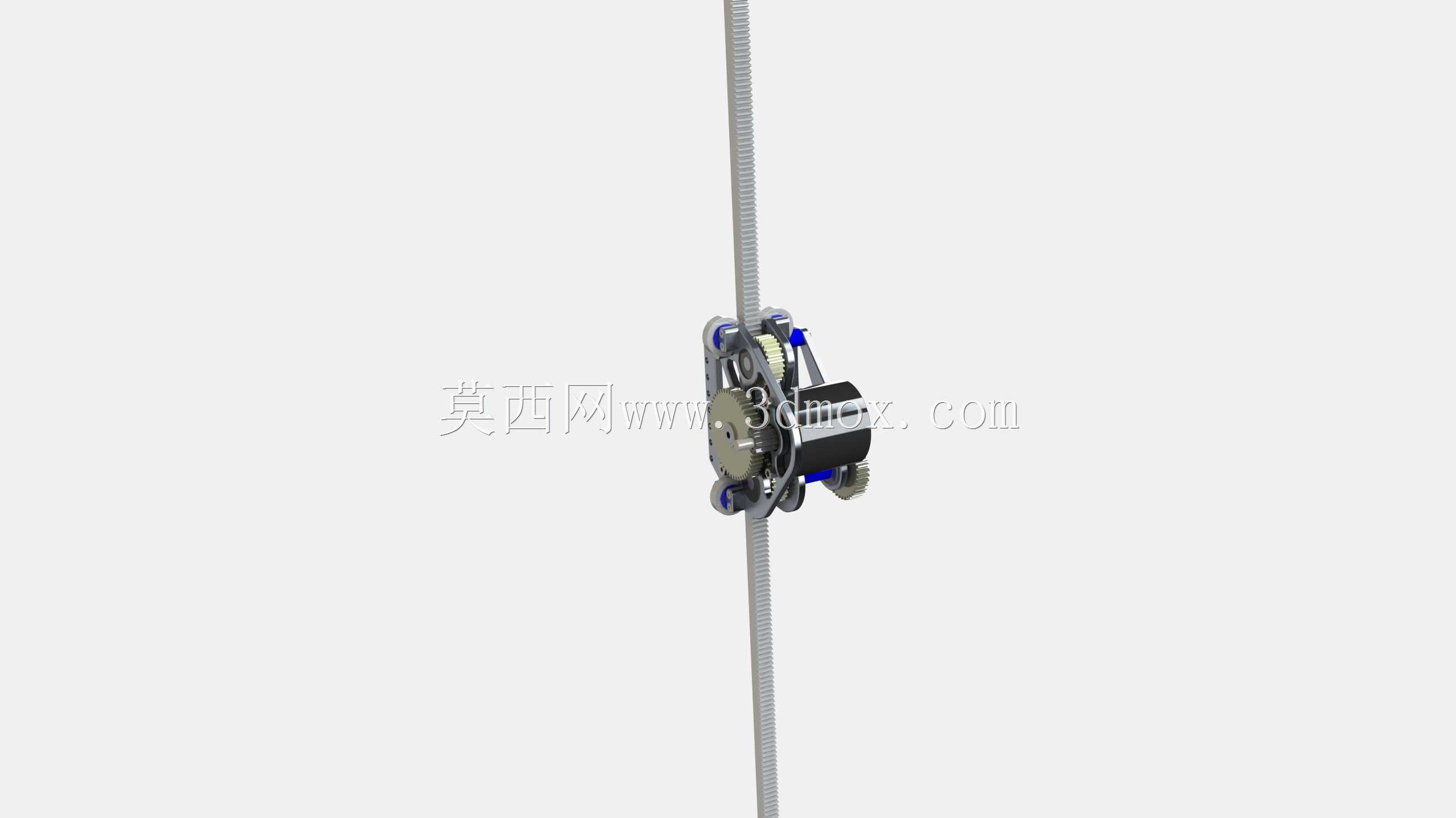

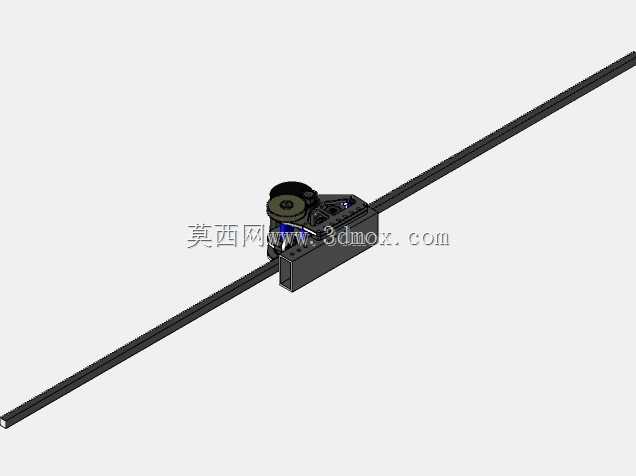

　　在自动化生产线的工位平移、仓储堆垛设备的升降驱动、小型检测设备的直线进给这类需要精准直线运动输出的场景里，传统的旋转电机加丝杠的组合往往在长行程工况下出现丝杠挠度变形、传动效率衰减的问题，而同步带传动又存在负载能力不足、定位精度随使用时长下降的缺陷，这类线性齿轮箱正是为填补这部分应用空白设计的直驱式传动组件。整套装置直接与长条形齿条啮合，不需要额外的运动转换机构，电机输出的旋转扭矩通过内部齿轮组变速后直接驱动啮合齿轮沿齿条滚动，带动搭载的负载做直线运动，相比传统传动链，减少了中间转换环节的背隙累积，长行程下的传动一致性表现更稳定。从结构设计逻辑来看，这套传动装置的箱体采用分体式拼接结构，既方便内部齿轮轴系的装配调整，

　　也能在齿轮出现磨损时快速开盖更换易损件，不需要整体拆卸整套驱动单元。内部的齿轮组采用直齿圆柱齿轮排布，输入轴直接适配常规微型直流电机的安装止口，不需要额外定制连接法兰，第一级采用小模数齿轮做高速级减速，后续级逐步放大扭矩，最终输出级的齿轮参数与配套齿条完全匹配，齿侧间隙控制在合理范围，既不会因为间隙过大出现往返运动的空程误差，也不会因为间隙过小导致卡滞、运行阻力过大的问题。箱体两侧预留了安装孔位，可直接固定在移动负载的安装基板上，安装边界的孔位间距适配常规工业铝型材的槽距，不需要额外加工转接板，现场装配时只需要调整箱体与齿条的啮合中心距，就能保证传动的顺畅度。装置的整体外形做了紧凑化处理，宽度方向尺寸控制在较小范围，

　　能适配安装空间局促的小型自动化设备，比如轻型AGV的顶升驱动、小型龙门检测设备的横轴移动、医疗检测设备的样本架平移这类对安装体积有严格限制的场景。实际运行过程中，齿轮与齿条的啮合采用开放式润滑结构，日常维护只需要定期在齿条表面涂抹润滑脂即可，不需要拆解箱体更换内部润滑油，维护成本远低于封闭式的丝杠传动结构。设计时还考虑了不同工况的适配性，内部齿轮的模数选择兼顾了传动平稳性与负载能力，在额定负载下运行不会出现断齿、齿面过早磨损的问题，同时齿轮的齿向做了微量修形，抵消安装时的微小平行度误差，避免出现偏载导致的局部齿面磨损加剧。整套装置的重量控制在较轻水平，不会给移动负载带来过多的额外重量负担，对于需要频繁启停、正反转的往复运动工况，

　　传动响应速度更快，不会因为自身惯量过大导致启停位置超差。在垂直升降的应用场景中，这套传动装置还可以在输入轴端加装制动组件，断电时直接锁止输入轴，避免负载下坠，不需要额外加装独立的制动机构，进一步简化了整套设备的结构设计。相比市面上常见的线性传动组件，这种齿轮齿条直驱的结构没有行程长度限制，只要拼接对应长度的齿条就能实现数十米甚至更长的直线运动，不会像丝杠那样受自身长度限制出现临界转速的问题，长行程高速运行的表现更具优势。
