双驱翻转滚珠变速传动机构结构设计

　　这套翻转滚珠变速传动结构，主要面向小型移动机器人、竞技类机械装置、紧凑型动力输出场景设计，核心解决小安装空间内双动力输入下的多档位扭矩转速匹配、动力换向输出需求，区别于传统定轴齿轮变速箱的单动力输入逻辑，这套结构采用双侧动力单元并行布置的方案，能够在不额外增加离合切换组件的前提下，通过齿轮组的啮合路径变化，配合滚珠式扭矩传递结构，实现不同传动比的动力输出，同时支持输出端的翻转动作适配，满足装置在不同姿态下的动力传递稳定性。

　　从实际应用场景来看，这类紧凑结构常被用于小型格斗机器人、模块化巡检机器人的行走驱动单元，或是小型专用设备的动力进给模块，这类场景普遍对安装空间有严格限制，同时要求传动结构能够承受瞬时冲击载荷，传统的行星齿轮变速箱虽然传动效率高，但在双动力输入的适配性上需要额外增加动力耦合组件，会挤占本就紧张的安装空间，而这套结构将双侧动力单元直接集成在变速箱壳体上，动力输出齿轮与输入齿轮的啮合路径直接在壳体内部完成排布，省去了额外的传动连接构件，整体结构的集成度更高。

　　设计思路上，这套结构优先考虑了安装边界的紧凑性，整体壳体采用框架式镂空结构，在保证齿轮啮合区域支撑强度的前提下，尽可能去除非受力区域的材料，降低整体结构重量，这对于对自重敏感的移动类设备来说尤为重要。齿轮组的排布采用分层错层布置方式，将不同传动比的齿轮副布置在不同的轴向平面内，避免齿轮转动过程中发生运动干涉，同时将滚珠式变速的传递组件布置在动力输出路径的中段，利用滚珠的滚动接触替代传统齿轮的硬啮合传递，在传动比切换过程中能够起到一定的缓冲作用，降低瞬时冲击对齿轮齿面的损伤，提升结构的抗冲击能力。

　　从功能特性来看，这套传动结构支持双动力独立输入或是耦合输入，当单侧动力单元工作时，可通过齿轮组的路径传递实现常规转速扭矩输出，当双侧动力单元同时工作时，可通过齿轮组的耦合实现大扭矩输出，适配爬坡、重载牵引等大负载工况；翻转滚珠的结构设计，允许输出轴在一定角度范围内翻转调整时，依然保持稳定的动力传递，不会因为输出端的姿态变化导致传动卡滞或是动力中断，这一特性对于需要调整动力输出角度的专用设备来说，能够省去额外的万向传动组件，进一步简化整体设备的结构复杂度。

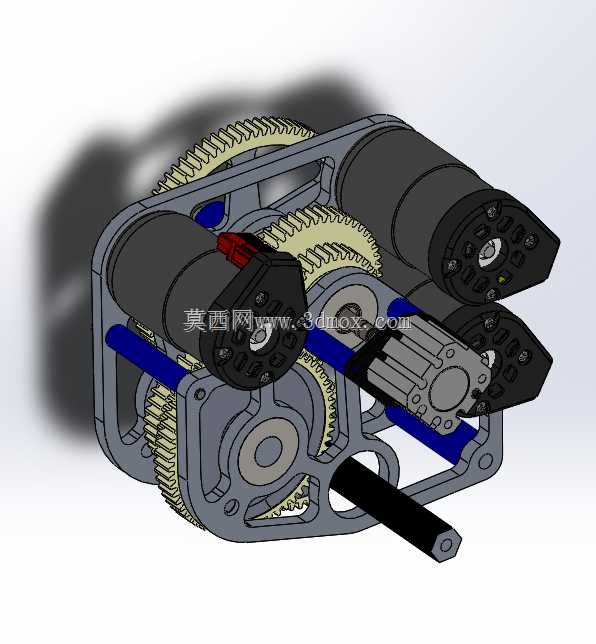

　　外形尺寸与安装边界方面，这套结构的整体轮廓为类矩形框架，双侧动力单元的安装位直接与壳体一体设计，安装孔位采用对称排布方式，能够适配不同安装基面的固定需求，输出轴从壳体前端伸出，轴端采用扁位结构设计，能够直接与负载轮、传动摇臂等构件直接连接，不需要额外设计连接转接件；壳体上的镂空区域同时兼顾了齿轮啮合过程中的散热需求，长时间高负载运行时，空气能够通过镂空区域直接带走齿轮啮合产生的热量，避免润滑脂因为温度过高提前失效，提升结构的连续工作时长。

　　在结构细节处理上，所有齿轮的支撑轴位都设计了对应的衬套安装位，能够通过加装自润滑衬套降低轴位的转动摩擦，减少运行过程中的磨损量，延长结构的维护周期；滚珠传递组件的滚道采用渐开线式轮廓设计，能够保证滚珠在滚道内滚动时的接触应力均匀分布，避免局部应力集中导致滚道出现压痕变形，影响传动的平顺性；壳体的合模定位采用销孔定位方式，能够保证上下壳体装配时的同轴度，避免因为装配偏差导致齿轮啮合间隙不均，出现运行噪音过大、齿面偏磨等问题。

　　实际选型适配过程中，这套结构的传动比覆盖范围能够通过更换不同齿数的配对齿轮进行调整，不需要对整体壳体结构进行修改，设计人员可以根据具体的负载需求、动力单元的转速参数，选配对应齿数的齿轮副，就能得到需要的输出转速与扭矩，具备较强的适配灵活性；同时整体结构的零件数量较少，大部分构件都采用常规加工工艺就能完成制造，不需要特殊的定制加工设备，能够有效降低生产制造成本，适合小批量定制化设备的配套使用。
