竞技机器人四轮底盘传动总成结构

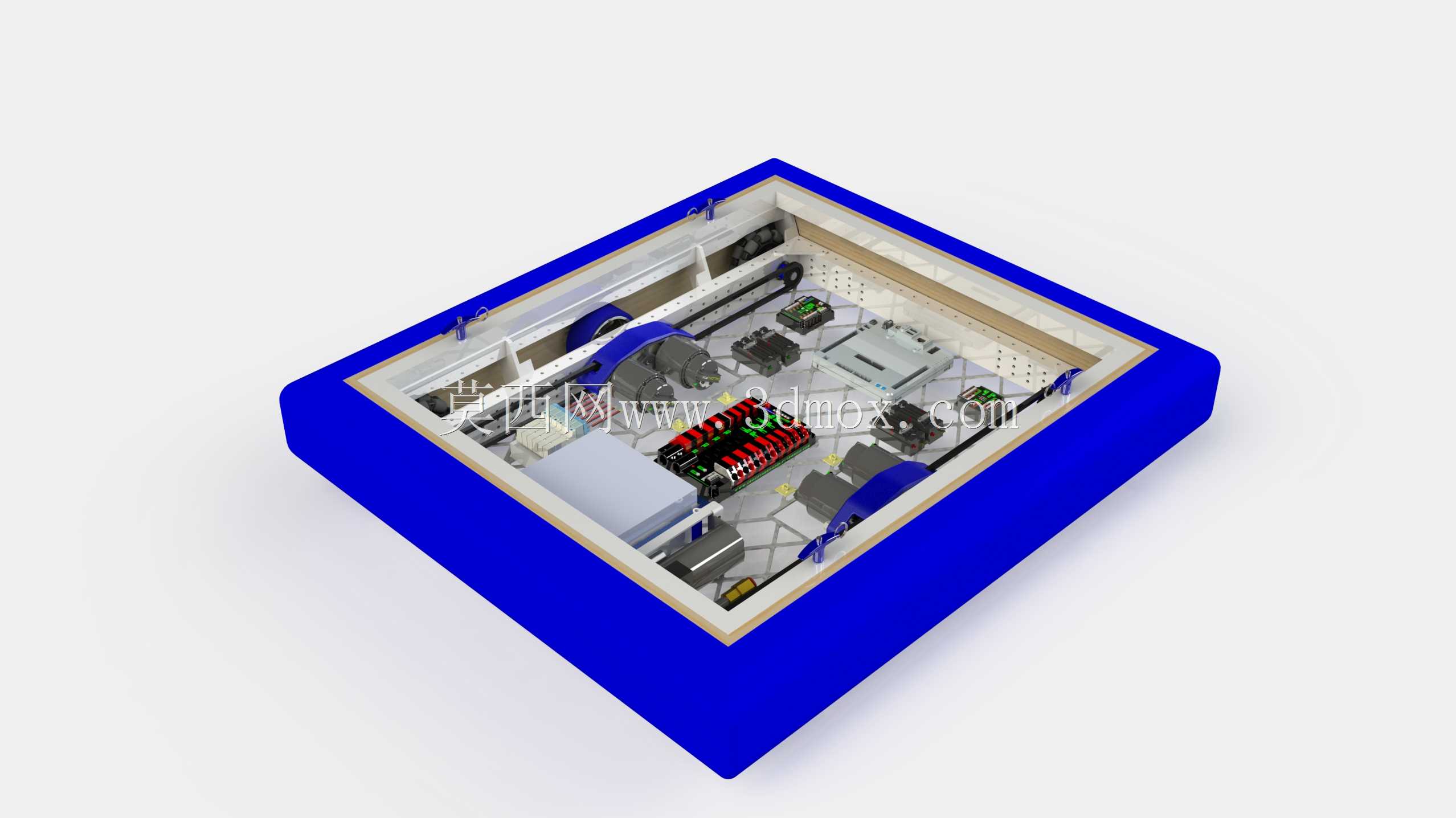

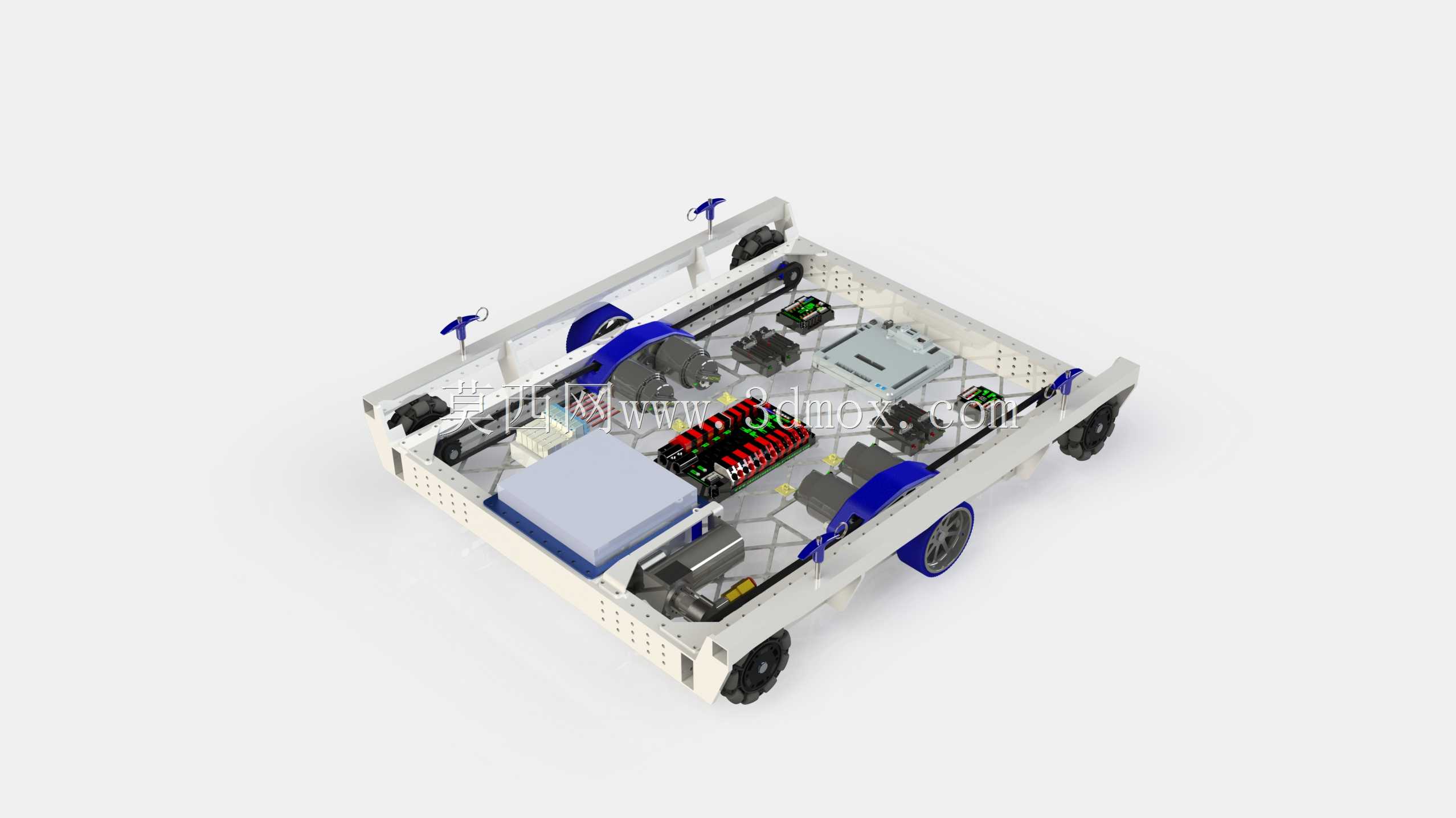

　　该轮式行走传动总成主要面向竞技类移动机器人的赛事应用场景，适配需要高机动性、快速响应的对抗类、任务类机器人赛事需求，整套机构集成在铝型材搭建的框架式底盘上，所有传动部件、动力元件、控制模块均采用分层布局安装，在有限的底盘空间内完成动力输出、转向配合、部件防护的多重功能。从实际使用场景来看，这类传动结构需要承受竞技过程中的频繁启停、瞬时冲击、变向载荷，因此在设计时优先考虑了传动链路的刚性与部件安装的冗余空间，避免对抗过程中传动部件松脱、动力中断的问题。整套传动系统采用四轮独立布局配合集中动力输出的结构，动力单元输出的扭矩通过同步传动链路传递至四个行走轮，轮组安装位预留了调节间隙，可根据场地摩擦力特性调整轮组的预紧压力，

　　适配不同粗糙度的赛事场地地面。底盘框架采用标准工业铝型材拼接，安装孔位采用通用间距设计，除了固定传动部件之外，上层预留的安装平面可搭载任务执行机构、传感模块、电源组件，不需要额外打孔改造即可完成上层功能部件的加装，适配不同赛事规则下的功能拓展需求。从设计思路来看，整套结构优先平衡了传动效率与维护便捷性，所有传动链路的张紧机构都设置在底盘外侧，不需要拆解上层搭载的设备即可完成传动带张紧度调整、轮组更换、传动部件检修的操作，大幅缩短赛事间隙的设备维护时长。轮组采用橡胶包覆的行走轮，轮毂与传动输出轴采用键连接配合轴向顶丝固定，可承受瞬时大扭矩输出时的连接载荷，避免急加速、急制动时轮组与输出轴打滑。

　　传动链路的所有转动部位都预留了润滑维护空间，轴承安装位采用台阶定位结构，装配时不需要额外调整同轴度即可完成轴承压装，降低装配难度。底盘的安装边界充分考虑了赛事规则的尺寸限制，整体外轮廓控制在常规竞技机器人的尺寸要求范围内，四周的框架突出量可作为防护结构的安装基础，加装外围防护板后不会超出轮组的最大外廓，避免防护结构剐蹭地面影响行走稳定性。动力元件的安装位设置了减震垫安装槽，可缓冲行走过程中地面传递的振动，避免动力元件、控制模块受振动影响出现接线松脱、元件损坏的问题。布线槽沿着底盘框架的型材凹槽布置，所有动力线、信号线都可隐藏在型材槽内，通过盖板固定，避免传动部件运动过程中剐蹭线路造成短路故障。电池模块的安装位设置在底盘重心位置，

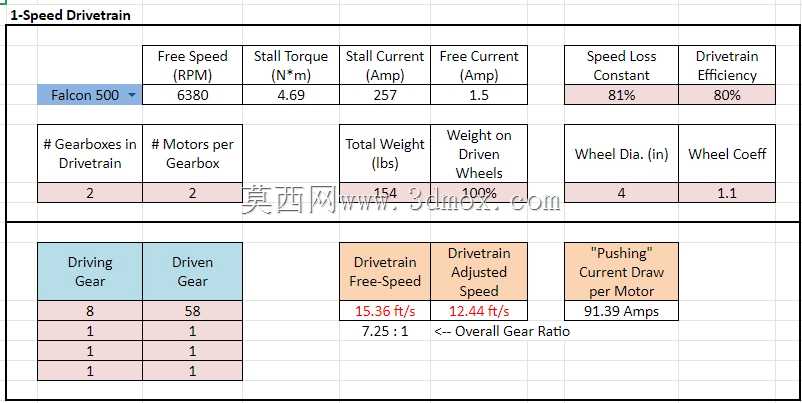

　　降低整车重心高度，提升行走过程中的抗侧翻能力，电池固定位采用快拆结构设计，可快速完成电池更换，适配赛事中快速补能的需求。控制模块的安装位设置在底盘上层的居中区域，远离动力传输的强干扰源，同时预留了散热空间，避免长时间高负载运行时控制模块积热过热。整套传动结构的传动比经过匹配调校，可兼顾起步加速性能与最高行走速度，在平整硬质场地上可实现快速直线行进与小半径转向，转向时两侧轮组的差速配合通过控制程序匹配传动输出特性，减少转向时的轮胎滑动磨损，提升行走轨迹的控制精度。
