新能源车用手动高压断电开关外壳结构

　　在新能源整车高压配电架构中，手动高压断电装置是整车高压回路检修、应急处置环节的核心安全部件，本次呈现的手动HVD外壳，正是适配这一应用场景的承载结构，其同时集成了电能表与TSAL组件的安装位，可满足混动、纯电车型高压舱内的集成布置需求。从实际装车场景来看，这类外壳通常布置在高压配电盒外侧或者动力电池包前端的易操作区域，需要在车辆发生碰撞、检修作业时，允许操作人员通过顶部的手动操作手柄快速切断高压主回路，同时外壳本身要承担高压绝缘防护、外部冲击抵御、组件安装定位的多重作用。

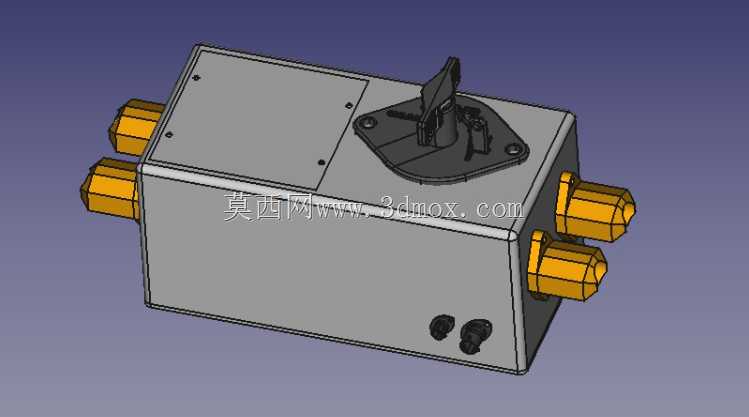

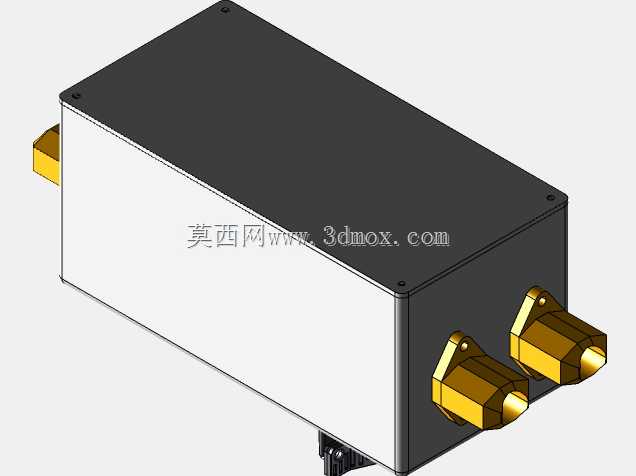

　　从结构设计思路来看，整个外壳采用方正盒体构型，优先考虑了高压舱内的空间利用率，盒体主体为等壁厚钣金折弯焊接结构，壁厚选取兼顾了结构刚性与整车轻量化要求，在保证1000N侧向挤压下无明显形变的前提下，尽可能压缩整体占用空间。顶部的操作手柄安装座做了局部凸台加强，凸台上预留的四个安装孔位可直接固定手动操作机构，操作手柄的摆动行程在设计时做了边界校核，保证手柄在分闸、合闸两个极限位置时，不会与周边高压线束、舱体内其他部件产生运动干涉。盒体两侧伸出的四个六角形接头结构，是高压线束的进出线接口，每个接口的内孔尺寸匹配常用的高压大电流线束外径，接口处做了翻边结构，可配合橡胶密封圈实现IP67级的防护要求，避免车辆行驶过程中泥水、灰尘进入壳体内部引发高压爬电风险。

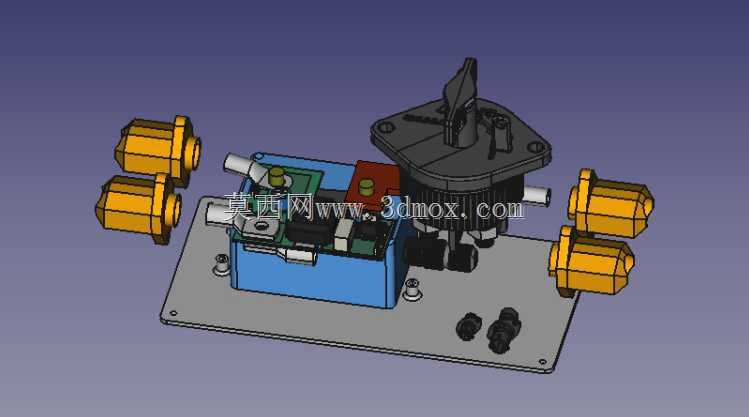

　　盒体正面下方预留的两个小型安装孔位，是专门为电能表与TSAL组件设置的固定位，两个孔位的中心距严格匹配对应元器件的安装脚尺寸，元器件装入后，其探测端子可直接伸入壳体内部接触高压回路，无需额外设置转接支架，大幅减少了装配工序。整个外壳的安装边界设计充分考虑了整车装配的公差累积，盒体背部预留的三个固定挂耳，可通过M6螺栓直接固定在高压舱的安装支架上，挂耳上的安装孔做了长圆孔设计，允许装配时存在±2mm的位置调整量，抵消车身焊接、支架加工带来的尺寸误差。

　　从功能特性层面来看，该外壳将手动断电操作机构、电能计量组件、高压回路状态指示组件的安装需求整合在同一盒体内，替代了传统方案中多个独立组件分散布置的形式，既减少了高压线束的转接节点，降低了接触电阻过大引发的发热风险，也压缩了整体布置空间，适配A0级到B级不同级别新能源车型的高压舱布置需求。壳体内部预留的走线槽结构，可规整布置内部低压信号线与高压铜排，不同电位的导体之间预留了足够的电气间隙，满足高压部件的安规要求，即使在整车满电800V的平台电压下，也不会出现击穿、爬电的安全隐患。

　　在实际选型适配过程中，结构工程师可直接基于该外壳模型调整局部安装孔位、接口尺寸，快速适配不同车型的平台化需求，无需从零开始进行盒体构型设计，可大幅缩短高压配电部件的开发周期。外壳的所有棱角位置都做了圆角过渡处理，既避免了装配过程中锋利边角划伤操作人员、割破线束绝缘层，也减少了应力集中点，提升壳体在整车振动工况下的结构疲劳寿命。顶部操作手柄的握持位置做了防滑纹理设计，即使操作人员佩戴绝缘手套操作，也能稳定施力完成分合闸动作，手柄的操作力经过调校，保持在20N到30N之间，既不会因为行车振动出现误跳闸，也能保证紧急情况下操作人员可以快速操作断开高压回路。
