内置式汽车胎压监测传感组件结构设计

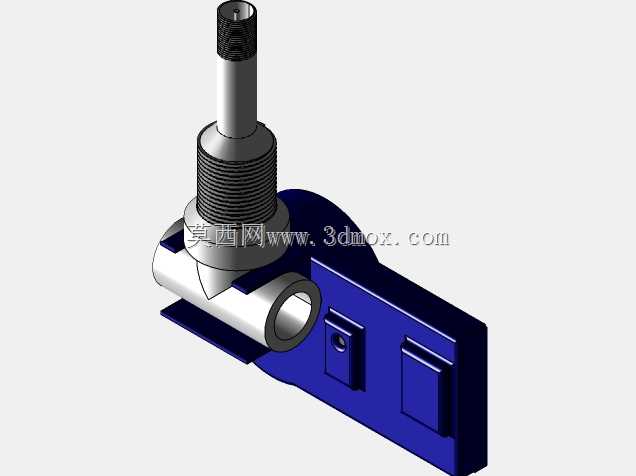

　　这套内置式胎压监测组件的结构设计，完全围绕乘用车轮胎内部的严苛使用环境展开，首先要解决的就是安装适配性问题——组件的气嘴段采用标准金属螺纹结构，匹配市面上绝大多数乘用车轮毂的气门嘴安装孔位，安装时无需对轮毂做额外扩孔、打磨加工，直接替换原有橡胶气门嘴即可完成固定，气嘴外露段的滚花结构既方便安装时的拧紧操作，也能在长期使用中避免防尘帽出现松脱打滑的问题。

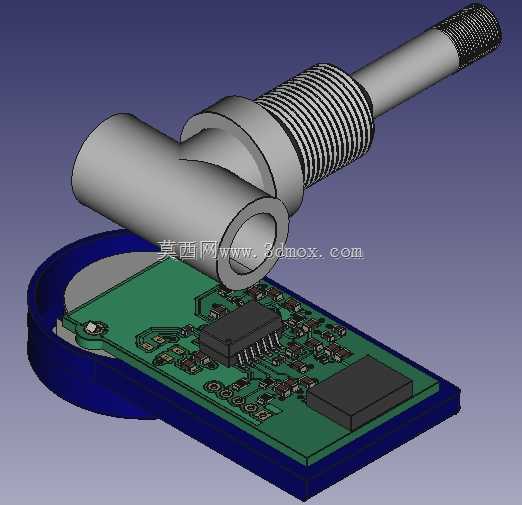

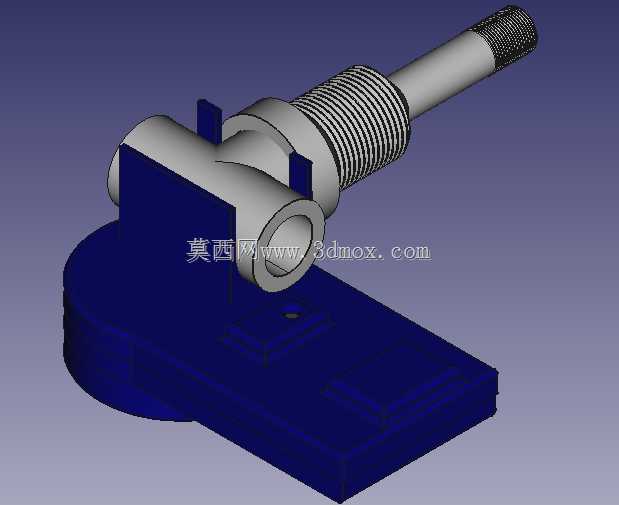

　　从实际装车场景来看，这类内置监测组件需要在轮胎充放气、高速转动、高低温交变的环境下长期稳定工作，因此主体结构的布局做了针对性的配重优化：传感与电路模块的安装基座贴合轮毂轮辋的内侧弧面设计，安装后整体重心靠近轮毂回转中心，在轮胎高速旋转时不会产生额外的动平衡偏差，减少后期轮胎动平衡调整的配重块添加量，也能避免长期离心力作用导致的组件移位、气嘴密封失效问题。基座上预留的电路模块安装位做了下沉式设计，既可以给核心传感芯片、供电单元留出足够的灌封防护空间，也能避免轮胎拆装过程中撬棍磕碰损伤电路部分，降低售后安装的损坏概率。

　　功能层面，这套组件集成了压力、温度感知单元，气嘴的中空通道直接连通轮胎内部气腔，能够实时采集轮胎内部的真实气压数据，避免外置式传感器容易被剐蹭、盗窃，以及受外界温度干扰导致数据偏差的问题。组件的气嘴与主体基座的连接部位做了加强筋结构补强，因为车辆行驶过程中轮胎会持续产生形变，尤其是过减速带、颠簸路面时轮胎侧壁的挤压会传递到气门嘴位置，加强筋结构可以分散应力集中，避免长期交变载荷下出现气嘴断裂、基座开裂的故障。

　　设计过程中也充分考虑了轮胎内部的空间边界：主体基座的整体厚度控制在12毫米以内，安装后不会与轮胎侧壁、轮毂的平衡块产生运动干涉，哪怕是扁平比较低的运动型轮胎，在极限压缩状态下也不会剐蹭到监测组件。基座底部的弧形贴合面设计了环形密封槽，安装时配合橡胶密封圈可以完全隔绝轮胎内部的水汽、轮胎拆装时残留的润滑脂侵入电路仓，配合灌封工艺可以达到IP6K9K的防护等级，哪怕轮胎内部出现少量积水、或者在冬季低温环境下长期行驶，也不会出现电路短路、传感失效的问题。

　　不同于后装市场的通用型内置TPMS产品，这套结构在设计时同步考虑了整车前装的匹配需求，气嘴的长度可以根据不同轮毂的轮辋厚度做适配调整，主体基座的安装孔位兼容主流的Infineon TPMS SoC模块尺寸，不需要重新开模就可以适配不同方案的电路主板，大幅缩短了产品的开发周期。在材料选型上，气嘴部分采用防锈铝合金材质，兼顾强度与轻量化需求，基座部分采用耐高低温的增强工程塑料，能够在-40℃到125℃的温度区间内保持结构强度，不会因为轮胎长期行驶升温出现材料变形、密封失效的问题。

　　从维修适配的角度来看，这套组件的模块化设计也降低了后期维护成本，气嘴部分与主体基座采用可拆卸连接结构，如果出现气嘴磕碰损坏、密封圈老化的问题，不需要整体更换整个传感单元，只需要更换对应的气嘴组件与密封件即可完成维修，相比一体式结构的内置传感器，后期使用成本更低。同时组件的整体重量控制在10克以内，远低于市面上同类型产品的平均重量，对轮胎动平衡的影响微乎其微，安装后几乎不会产生额外的行驶振动、方向盘抖动问题。在轮胎充气的场景下，气嘴的内部通道做了通径优化，不会因为加装了监测组件就影响充气效率，和普通气门嘴的充气速度基本一致，也兼容市面上所有标准规格的轮胎充气接头，不需要额外的转换配件。
