电动汽车ECU电控单元壳体结构设计

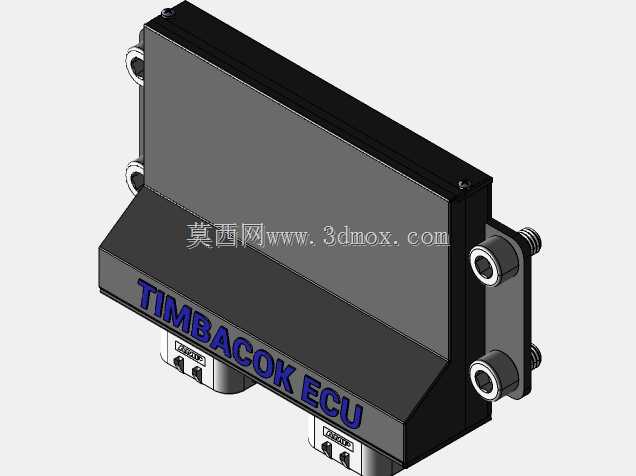

　　车载电控单元作为新能源汽车三电系统的核心控制载体，其壳体结构设计直接决定了整车控制逻辑的运行稳定性，这款ECU结构针对电动汽车前舱布置场景开发，适配整车控制器、电池管理系统从控单元的安装需求，可在-40℃到125℃的舱内温度波动区间内保持结构完整性，抵御行车过程中的碎石冲击、泥水飞溅以及持续振动带来的连接失效风险。从结构设计逻辑来看，壳体采用上下分腔式布局，上盖为平整的密封盖板，通过周圈均匀布置的紧固螺钉与下基座实现压合密封，基座侧边集成了三个带减震衬套的安装耳位，衬套采用橡胶与金属嵌套的结构，能够过滤整车行驶过程中来自车架的高频振动，避免内部PCB板上的贴片元件因长期振动出现虚焊脱落，

　　安装耳位的孔位公差按照整车安装基准的IT7级精度控制，可直接适配多数纯电车型前舱的预留安装点位，无需额外设计转接支架。壳体下部突出的接插件腔体采用下沉式设计，接插件安装端面与壳体主平面形成15度的倾角，既能够避免线束插接后过度弯折导致的线芯断裂，也能让淋溅到壳体表面的积水顺着倾角自然流下，不会在接插件缝隙处积存造成接脚腐蚀。壳体表面的标识区域采用下沉式蚀刻位，可直接丝印或激光雕刻部件编号、接口定义，不会因长期的油污附着、擦拭造成标识模糊。在内部结构设计上，壳体内腔预留了PCB板安装的定位柱与螺柱，定位柱高度按照PCB板上最高元件的高度预留1.5mm的安全间隙，避免上盖压合时触碰元件造成短路，内腔周圈设计有连续的密封胶槽，

　　可适配发泡硅胶密封圈的压装，压缩量控制在25%到30%之间，能够达到IP67级的密封要求，满足高压水枪冲洗、短时涉水的使用场景。壳体的散热设计依托金属壳体本身的导热能力，上盖内表面与PCB板上的发热元件之间预留导热垫安装空间，可通过导热垫将MOS管、电源芯片的工作热量直接传导到壳体外表面，借助行车过程中的气流带走热量，无需额外加装散热风扇，减少了部件本身的故障点。安装边界方面，壳体整体宽度控制在180mm以内，高度不超过80mm，长度方向尺寸控制在120mm左右，能够适配前舱内保险杠后方、翼子板内侧等多种紧凑安装空间，接插件端预留的线束弯曲半径不小于35mm，符合车载线束的布线规范，不会出现线束装配时的应力集中问题。

　　在结构强度校核阶段，壳体侧壁厚度按照3mm设计，安装耳位与基座的连接位置做了加厚的圆角过渡，能够承受100g的冲击加速度而不出现开裂，满足整车碰撞过程中的部件完整性要求，避免碰撞后电控单元脱落引发二次故障。壳体外部的黑色表面处理采用耐候性粉末喷涂，能够抵御紫外线照射、油污侵蚀，在整车10年的使用周期内不会出现涂层脱落、壳体锈蚀的问题。
