带散热结构的TGHD系列大功率电阻器

　　在工业电气控制回路、新能源车辆动力配电系统、大功率电源整流模块这类持续有大电流通过的场景里，电阻器件的热耗散能力直接决定了整套回路的运行稳定性，普通封装的电阻在长时间通流后很容易因为热量堆积出现阻值漂移、绝缘层老化甚至引脚脱焊的问题，带一体化散热结构的TGHD系列大功率电阻，就是针对这类高负载持续工作场景开发的功率型无源器件。

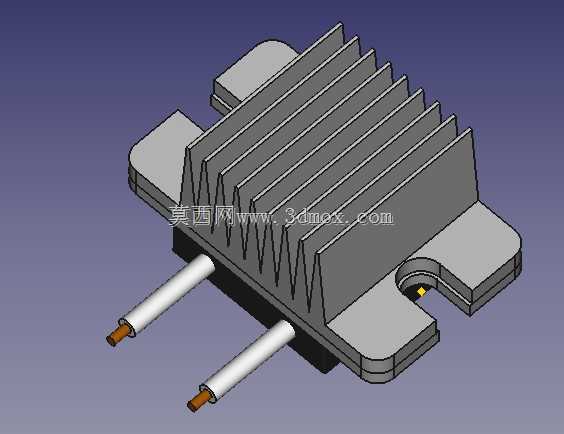

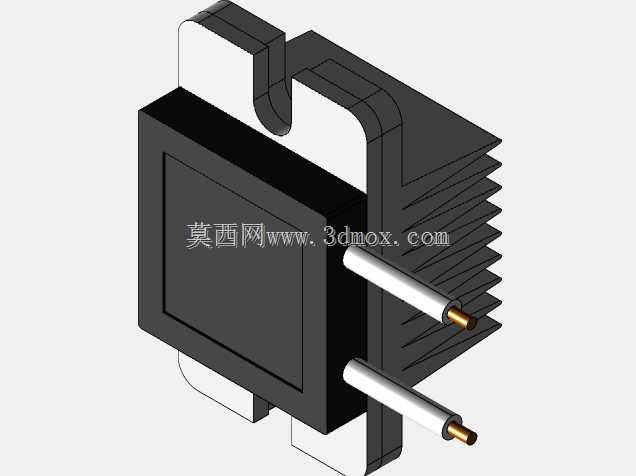

　　从结构设计逻辑来看，这款电阻没有采用传统功率电阻外加装散热片的拼接方案，而是直接将电阻核心的封装壳体与铝挤型散热鳍片做了一体化结合，省去了中间的导热衬垫与紧固结构，既减少了不同材质贴合面的接触热阻，也避免了长期震动环境下散热片松动移位的隐患。两侧的安装耳片与散热基座为同材质一体成型，耳片上预留的安装开孔做了沉边处理，安装时螺丝头不会突出安装平面，能保证器件与安装基板的贴合度，同时耳片与电阻核心区域之间做了窄颈过渡，能减少热量向安装固定点的传导，避免安装位的绝缘垫片长期受高温影响加速老化。

　　引脚部分采用了带绝缘护套的硬引出结构，内部导电芯与电阻核心采用压接加高温焊料双重固定，外部的陶瓷绝缘护套一直延伸到散热基座的引脚出口位置，能避免引脚根部因为积灰、凝露出现爬电现象，护套外端露出的导电端头做了镀锡处理，方便现场接线时压接端子或者直接焊接，不需要额外做搪锡处理。散热鳍片采用了等间距直齿设计，鳍片厚度与齿间距经过匹配，既保证了足够的散热面积，也不会因为齿缝过窄容易积灰影响散热效率，自然对流条件下就能满足额定功率下的热耗散需求，不需要额外加装风冷装置，能简化整套设备的散热系统设计。

　　实际选型使用时，需要注意这款电阻的安装边界：两个安装孔的中心距是固定值，安装面需要保证平整，避免强行锁紧螺丝导致散热基座变形，影响内部电阻核心的结构应力；引脚的伸出长度有固定余量，布线时不要过度弯折引脚根部，避免绝缘护套开裂或者内部芯线断裂。在车辆电控系统里，这类电阻常被用作预充电阻、放电电阻，安装位置通常靠近接触器或者电源模块，利用设备内部的自然空气流动带走鳍片上的热量；在工业变频器、伺服驱动器内部，这类电阻可以作为制动电阻使用，短时间内吸收电机回馈的能量，通过散热鳍片快速将热量散出，避免直流母线电压过压触发保护。

　　建模过程中需要重点关注几个配合尺寸的公差：安装耳片的开孔位置度直接影响现场安装的适配性，鳍片的拔模角度要符合铝挤工艺的成型要求，不能出现倒扣结构导致生产时无法脱模；引脚与基座的配合位置要做密封结构设计，避免水汽从引脚缝隙进入电阻内部，影响绝缘性能。不同于普通小功率电阻的塑封结构，这款电阻的散热基座本身就是外壳的一部分，建模时不需要额外设计独立的外壳结构，所有结构特征都围绕散热效率、安装可靠性、绝缘防护三个核心需求展开，没有多余的装饰性结构，完全符合工业器件的功能优先设计原则。在不同的使用场景下，这款电阻可以根据功率需求调整鳍片的整体长度，核心的安装接口、引脚尺寸保持通用，能减少不同功率规格下的安装适配工作量，方便设备平台化设计时的器件选型替换。
