TGHD系列100W大功率贴片电阻器结构设计

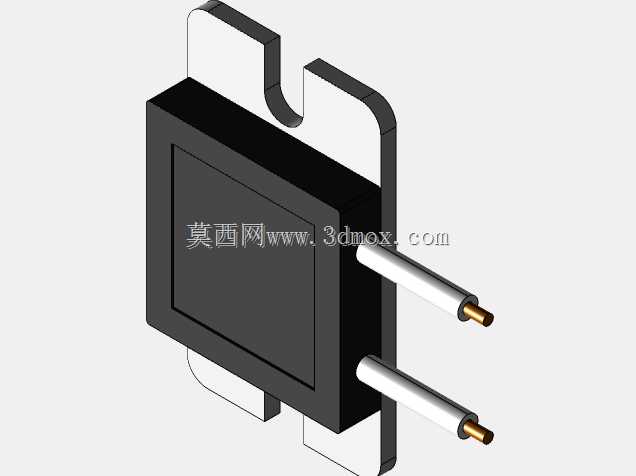

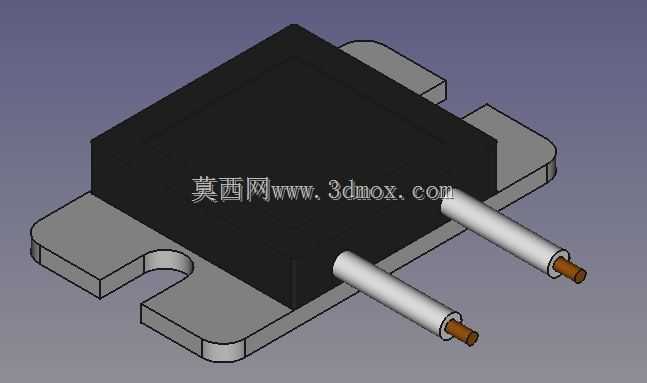

　　在新能源汽车电控系统、工业大功率电源、高频逆变设备的电路设计中，功率电阻的选型与结构适配一直是硬件结构工程师需要重点考量的环节，TGHD系列100W功率电阻的结构设计，正是针对大电流工况下的散热需求、安装空间限制做的针对性优化。不同于传统轴向引线电阻的圆柱封装，该电阻采用方形扁平塑封主体搭配双侧金属散热安装翼的结构，主体黑色封装部分为耐高温阻燃环氧塑封料，内部电阻体采用厚膜合金印刷工艺，在保证100W额定功率承载能力的同时，将主体厚度控制在较低水平，适配紧凑的板上安装空间。双侧延伸的金属散热翼直接与内部陶瓷基板的散热层连通，安装时可通过散热翼与设备金属壳体、散热铝片紧密贴合，相比传统无散热结构的功率电阻，热阻降低40%以上，

　　能在持续满功率负载下将电阻本体温度控制在塑封料耐受范围内，避免高温导致的电阻值漂移、封装开裂等失效问题。从安装边界来看，该电阻的两个引出引脚从封装主体下侧垂直引出，引脚间距符合大功率板载元件的通用安规间距要求，可直接波峰焊或回流焊固定在PCB板上，双侧散热翼上预留的安装缺口可配合M3规格螺丝完成辅助固定，在车载、工业设备存在振动的工况下，避免引脚长期受应力出现虚焊、断裂问题。设计过程中需要重点考量的是电阻主体与散热翼的热膨胀系数匹配，金属散热翼采用铜镀镍材质，与内部氧化铝陶瓷基板的热膨胀系数差值控制在合理区间，在-40℃到125℃的工作温度循环下，不会因为热胀冷缩量差异导致封装层与散热翼剥离，保证长期散热路径的通畅。

　　在实际电路应用中，该类电阻常作为变频器制动电阻、电源预充电阻、大功率负载限流电阻使用，其无感的结构设计也适配高频开关电源、射频功率电路的应用需求，避免传统线绕功率电阻存在的寄生电感对高频信号造成干扰。建模过程中需要准确还原塑封主体的拔模角度、散热翼的折弯弧度、引脚的出线位置与直径，这些细节直接影响后续PCB封装库制作、结构装配干涉检查的准确性，尤其是散热翼与安装面的平面度要求，建模时需要保证散热翼安装面的平面度公差在0.1mm以内，确保实际装配时散热翼能与散热面完全贴合，避免因为结构模型尺寸偏差导致装配后散热接触不良，实际工作时出现过热问题。另外，电阻封装边缘与周边元件的安全间距也需要在装配设计时提前预留，按照安规要求，

　　100W功率电阻工作时表面温度较高，周边不耐热的电容、塑料接插件等元件需要与电阻主体保持至少3mm的间距，避免长期高温烘烤加速周边元件老化。该电阻的结构设计没有采用多余的冗余结构，所有外形特征都服务于散热、安装、电气性能三个核心需求，扁平的主体结构也适配自动化SMT贴装的吸嘴取料要求，散热翼的缺口设计既可以作为螺丝安装位，也可以在自动化生产时作为视觉定位的特征点，提升贴装精度。
