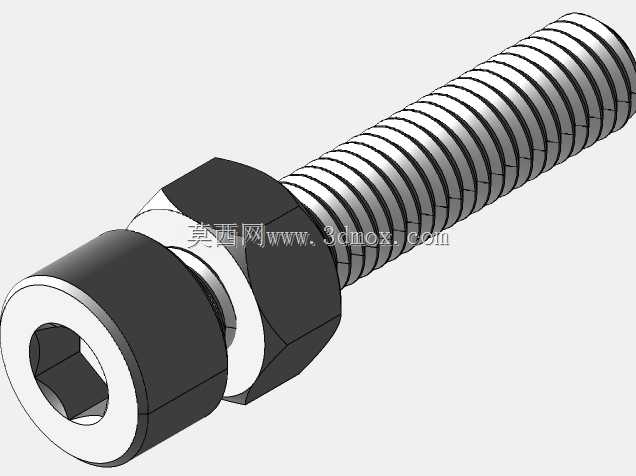

M8规格内六角圆柱头螺栓配六角螺母组合

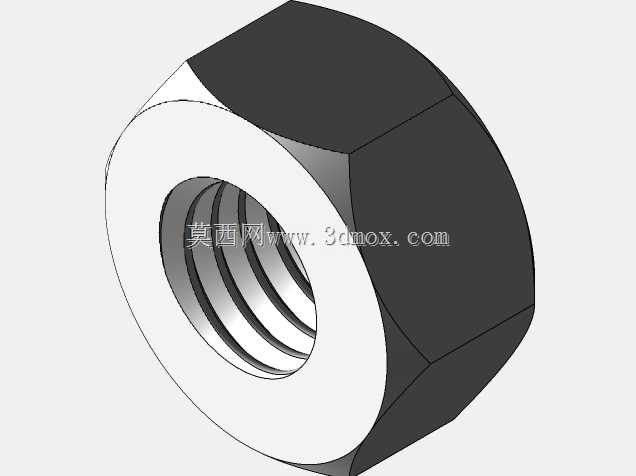

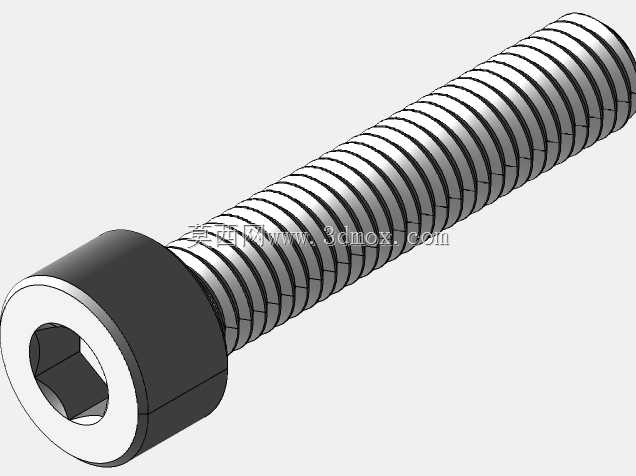

　　在各类机械设备装配、工装夹具搭建、非标自动化设备调试的现场，M8规格的螺纹紧固件是出现频率极高的连接元件，这套内六角圆柱头螺栓搭配六角螺母的组合，覆盖了从3mm到8mm厚度连接板的常规紧固需求，不管是铝型材框架的拼接、钣金护罩的固定、还是小型传动组件的锁紧，都能看到这类组合件的应用场景。做结构设计的时候，选这类紧固件首先要考虑安装边界，内六角圆柱头的头部外径控制在13mm左右，头部高度8mm，对应的沉孔加工尺寸要留够14mm的孔径、9mm的沉孔深度，才能保证螺栓安装后头部完全埋入连接件表面，不会突出干涉周边运动部件；配套的六角螺母对边尺寸是13mm，厚度6.5mm，不管是用开口扳手、套筒还是电动扭矩工具锁紧，

　　都要预留至少18mm的操作空间，避免工具无法卡入螺母导致装配困难。从功能特性上看，内六角的驱动形式相比外六角结构，能在更小的空间内完成锁紧操作，只需要对应规格的内六角扳手就能施力，适合安装空间局促、周边有遮挡的装配位置，比如设备内部的走线支架固定、狭小腔体内的零部件连接，外六角扳手无法摆转施力的位置，内六角结构可以通过T型扳手或者球头内六角扳手完成操作，适配更多复杂的装配工况。螺栓的螺纹部分采用标准粗牙螺距1.25mm，螺纹有效长度可以根据实际连接板厚度选择，这套组合的螺纹长度覆盖了常规20mm到50mm的常用区间，螺纹公差采用6g级精度，和螺母的6H级内螺纹配合后，啮合间隙控制在合理范围，既不会因为间隙过大导致连接松动，

　　也不会因为过盈量太大出现拧入卡滞、螺纹咬死的问题。设计这类紧固件模型的时候，首先要还原真实的加工倒角细节，螺栓头部的顶端和螺杆末端都有45度的工艺倒角，方便装配时对准孔位、引导螺母拧入，螺纹部分的收尾退刀槽也要按照实际加工尺寸还原，不能直接把螺纹画到头部贴合面位置，否则实际生产中会出现螺栓无法拧到底、连接板和螺栓头部存在间隙的问题；螺母的两端同样有倒角，去除锐边的同时也能引导螺纹顺利啮合，避免螺纹起始端的毛刺影响装配效率。实际选型应用的时候，还要考虑连接副的防松需求，如果是用在有振动的设备上，比如冲压设备周边的固定、运动模组的连接件，这套螺栓螺母组合还可以搭配平垫圈、弹簧垫圈或者螺纹胶使用，模型里预留了垫圈的安装空间，

　　螺栓头部和螺母的贴合面都有足够的平面度，保证垫圈安装后受力均匀，不会出现偏载导致的预紧力不足。很多刚入行的结构工程师建模的时候容易忽略紧固件的安装空间校验，直接调用标准件模型往装配体里放，等到实际装配的时候才发现扳手伸不进去、螺栓头部和周边零件干涉，这套模型在建模的时候就把头部尺寸、螺母对边尺寸、扳手操作的最小空间都做了还原，导入装配体后可以直接用来做干涉检查，提前排查安装空间不足的问题，减少后期现场装配的整改工作量。另外，内六角螺栓的头部内六角驱动孔深度也做了准确还原，深度控制在5mm左右，保证内六角扳手插入后有足够的啮合长度，不会因为孔太浅导致拧动的时候扳手滑脱、拧花内孔，这也是很多粗制标准件模型容易忽略的细节，实际生产中如果内六角孔深度不够，很容易在施加较大预紧力的时候损坏驱动孔，导致螺栓无法拆卸或者锁紧。这套组合件的螺纹连接受力方向主要沿螺杆轴向，静态载荷下可以满足8.8级强度等级的受力要求，适合中等载荷的连接场景，比如普通的机架连接、非核心传动部件的固定，不需要过高强度等级的场景下，选用这套组合就能兼顾成本和连接可靠性，建模的时候也按照8.8级螺栓的常规尺寸比例做了结构还原，杆部和头部的过渡圆角也符合标准要求，避免应力集中导致的螺栓断裂问题。
