PML50系列防水面板式LED指示器件

　　做设备电气布局的工程师都清楚，面板上的指示器件选型从来不是小事，尤其是户外机柜、食品加工生产线、船舶操控台这类存在淋水、凝露、清洁冲洗需求的场景，普通开孔安装的指示灯很容易在接缝处渗入水汽，轻则触点氧化出现指示失灵，重则顺着安装缝隙把液体带进柜内引发短路故障，PML50系列的防水面板安装指示器，就是针对这类严苛安装场景设计的信号指示部件。

　　从实际使用场景来看，这款指示器的适配范围覆盖了绝大多数需要外露式状态指示的工业场景：户外充电桩的面板状态提示、洗车设备的工序状态显示、冷链设备的运行信号反馈、机床操作面板的工位状态指示，甚至是露天游乐设施的操作信号提示，都能看到同结构产品的应用。它的核心功能是通过不同颜色的LED发光，向操作人员传递设备当前的运行、待机、故障、告警等不同状态，双色发光的配置可以用单颗器件实现两种状态的信号传递，减少面板开孔数量，简化面板布局的布线难度。

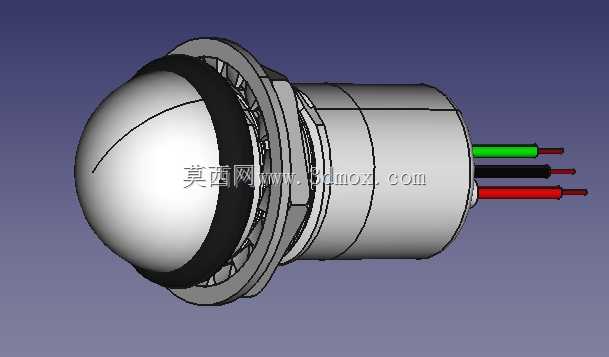

　　从设计思路上拆解这款产品的结构，就能看出它针对防水需求做的细节考量：前端采用半球形的透光灯罩，曲面结构不会在表面积留液体，顺着球面滑落的液体不会滞留在灯罩和安装法兰的接缝位置；灯罩和壳体之间设置了一圈环形的密封胶圈，当器件从面板正面穿入开孔后，背面的锁紧螺母会把整个器件向面板侧拉紧，胶圈被挤压后完全填充法兰和面板表面的间隙，从安装结构上阻断液体从开孔位置渗入柜内的路径。尾部的出线位置做了密封固线结构，引出的三根导线分别对应公共端和两路发光的供电端，导线和壳体的衔接位置做了密封处理，避免液体顺着线芯间隙渗入器件内部。

　　安装边界的尺寸设计也充分考虑了现有工业面板的通用开孔规范，安装法兰的外径覆盖常规的22mm或者30mm标准面板开孔，锁紧结构采用螺纹旋紧的方式，不需要额外的固定卡扣，安装时只需要在面板上开出对应尺寸的圆孔，把器件从正面穿入，在背面拧上锁紧螺母就能完成固定，不需要复杂的安装工具，后期维护更换也只需要断开接线、拧下螺母就能从正面抽出器件，不用拆解柜体内部的其他结构。

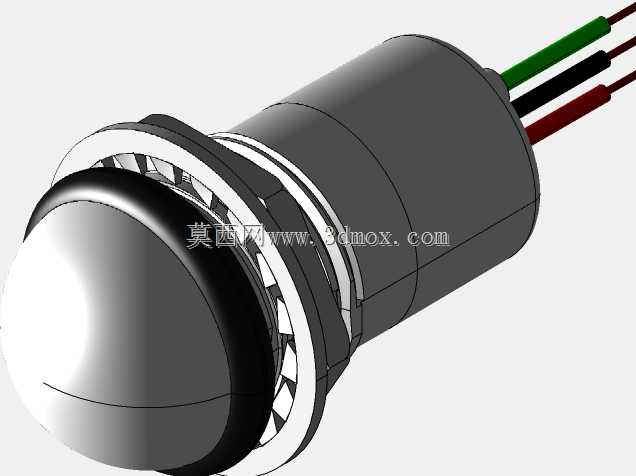

　　从结构建模的角度来看，这款产品的三维模型完整还原了所有装配细节：前端灯罩的曲面弧度、密封胶圈的截面尺寸、安装螺纹的螺距参数、尾部出线的线径和长度预留，都和实物的装配尺寸完全匹配，工程师在做面板布局设计的时候，可以直接把模型导入装配体，提前核对开孔位置和周边器件的安装间隙，避免出现安装时和柜内其他部件干涉的问题，也能提前模拟锁紧螺母的操作空间，确保后期装配的时候工具能够顺利操作。

　　实际选型的时候需要注意，这类面板安装的防水指示器，安装面板的厚度需要在产品的适配范围内，过厚的面板会导致锁紧螺母无法完全旋紧，没法给密封胶圈足够的压缩量，会直接影响防水性能；过薄的面板可能会因为胶圈压缩量过大，长期使用后出现胶圈永久变形，丧失密封效果。另外尾部的接线需要预留足够的弯曲半径，不能把导线拉得过紧，避免长期震动环境下导线从密封位置被拉脱，破坏出线位置的密封结构。

　　和普通的非防水指示灯相比，这款产品的整体结构没有多余的复杂零件，所有密封结构都集成在器件本体上，不需要额外在面板上打密封胶或者加装密封垫片，安装工序和普通指示灯完全一致，不会增加现场装配的工作量，同时能达到更高的防护等级，满足潮湿、多水、多粉尘的恶劣工况使用需求。半球形的灯罩设计除了防水的作用，还能扩大发光的可视角度，操作人员在面板侧面的位置也能清晰看到指示灯的状态，不会因为视角偏差出现信号漏看的问题，适合用在操作位置不固定、人员需要从不同角度观察设备状态的场景。
