车用长条形外部LED制动警示灯结构

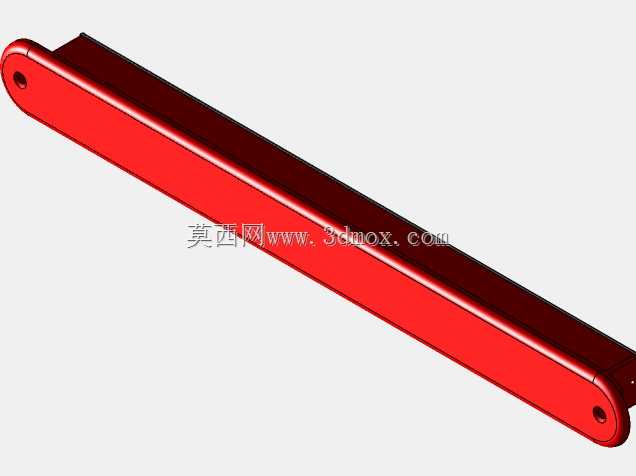

　　在商用车、乘用车的尾部灯具系统设计中，外部制动灯是主动安全配置里不可缺失的组成部分，这款长条形12V供电的外部LED制动灯，主要适配车辆尾部外置安装场景，可作为高位制动灯、侧边辅助制动警示灯使用，也可配套在挂车、工程作业车辆的尾部外装位置，弥补原车内置制动灯的可视角度不足问题。从实际装车工况来看，这类外置制动灯需要应对户外行车过程中的泥水飞溅、高低温交变、持续振动等复杂环境，因此结构设计上首先考虑了密封可靠性，灯体整体采用一体化长条形壳体结构，两端设置带安装孔的固定耳，安装耳与壳体主体做了圆弧过渡处理，既避免应力集中导致的安装位开裂，也能减少行车过程中的风阻与风噪。

　　从功能实现逻辑上，这款制动灯采用12V车载直流供电，匹配绝大多数乘用车辆、轻型商用车辆的车载电气系统电压等级，不需要额外加装电压转换模块，直接并联在原车制动灯回路中即可实现功能：当驾驶员踩下制动踏板时，制动回路接通，灯体内的LED阵列点亮，通过红色透光壳体向外发出高亮度红光信号，向后方车辆、行人传递车辆减速制动的状态，相比传统卤素灯泡制动灯，LED光源的点亮响应速度更快，能为后方车辆留出更多反应距离，同时LED的发光效率更高，同等亮度下功耗更低，长期使用也不会因为灯丝熔断出现失效问题，使用寿命远高于传统卤素光源制动灯。

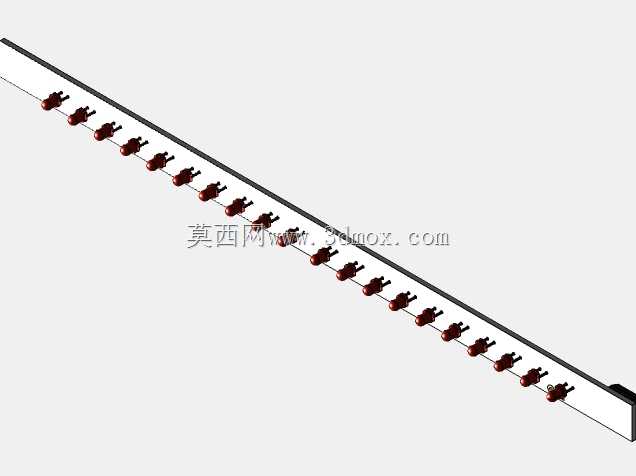

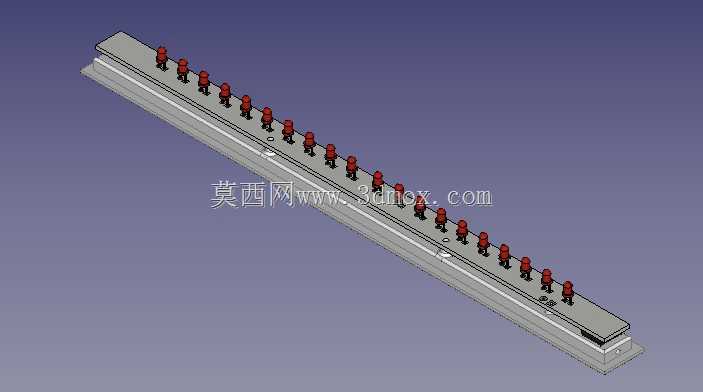

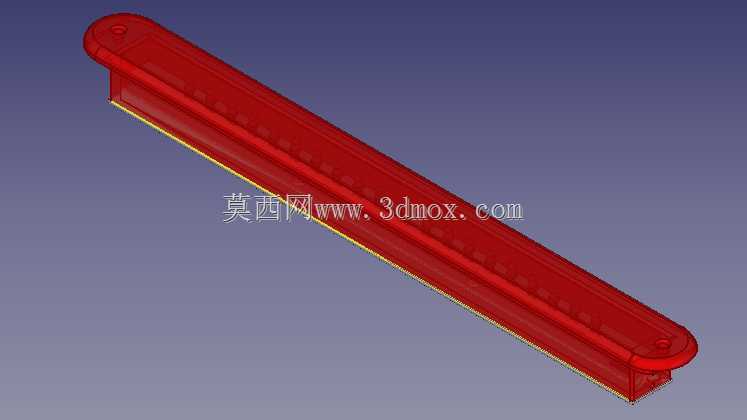

　　在结构设计细节上，灯体的红色透光罩采用半透明漫反射材质，能将内部LED点光源的光线均匀打散，避免出现局部亮斑导致的炫目问题，同时保证整个长条发光面的亮度均匀性，在雨雾天气下也能保持足够的光线穿透性。灯体的安装边界设计充分考虑了外装场景的适配性，两端的固定耳开孔尺寸适配常规的M6车用固定螺栓，两个安装孔的中心距经过优化，既可以直接安装在车辆尾部预留的外置灯安装位，也可以通过配套支架固定在车厢后栏板、车架尾部等位置，灯体整体厚度控制在较薄的区间，安装后不会突出车身过多，减少行车过程中被剐蹭损坏的概率。灯体内部的PCB板采用卡槽式固定结构，不需要额外打胶即可实现电路板的定位，同时在壳体与透光罩的配合面设计了整圈密封槽，装配时嵌入橡胶密封条后通过卡扣结构压合，能达到IP65级别的密封要求，可直接承受高压水枪冲洗，也能阻挡雨天行车时的雨水渗入、洗车时的化学清洗剂侵蚀，避免内部电路出现短路腐蚀问题。

　　从实际选型适配角度，这款制动灯的发光面长度覆盖了较大的横向可视范围，相比小圆点式的外置制动灯，长条形结构的发光面积更大，后方车辆从侧后方较大角度范围内都能清晰观察到制动信号，尤其适合车身宽度较大的厢式货车、轻型挂车使用，安装在车尾上部位置时，能有效避免因为后车跟车过近、车身遮挡导致的制动信号不可见问题。在建模过程中，结构细节还原了灯体的圆角过渡、安装耳的沉孔设计、透光罩与壳体的配合止口，以及灯体端部的出线位结构，出线位同样做了密封结构设计，供电线束从端部的防水接头引出，避免线束位置出现进水隐患。设计过程中也充分考虑了量产装配的工艺性，壳体采用注塑工艺成型，所有棱角位置都做了脱模斜度处理，没有倒扣结构，简化了模具结构，降低量产成本；透光罩同样采用注塑成型，表面做了硬化处理，能抵抗行车过程中的飞石击打、紫外线老化，长期户外使用不会出现透光率下降、壳体脆化开裂的问题。在振动适配性上，内部LED元件采用贴片工艺焊接在PCB板上，相比插脚元件的抗振性能更好，能承受车辆行驶过程中来自路面的持续振动、制动时的惯性冲击，不会出现元件脱焊、接触不良导致的灯光闪烁或失效问题。
