M10规格电缆冷压接线端子结构设计

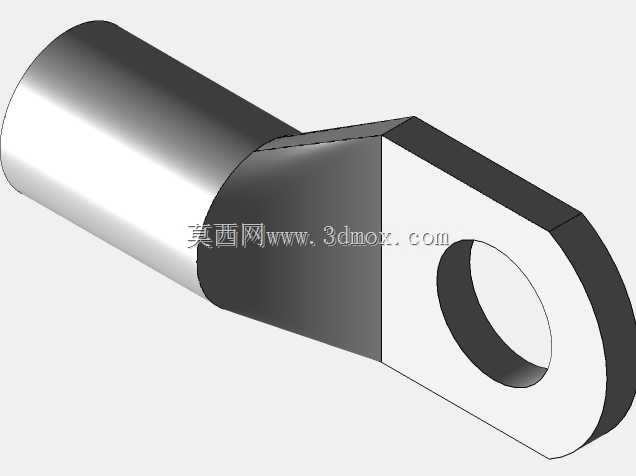

　　在低压配电、工业控制柜布线、成套设备线束加工场景里，这类M10规格的压接式接线片是导线与设备端子排、接地桩、元器件接线端实现可靠电连接的核心基础部件，日常选型和建模时需要兼顾压接可靠性、安装适配性、载流匹配性三个核心维度，不能只做外形复刻忽略实际使用的边界条件。从结构设计逻辑来看，这类接线片采用一体成型的铜质基材加工思路，一端为中空的筒状压接腔，用来套入剥除绝缘层的电缆线芯，通过冷压钳的六边形压模或者围压模施加压力，让筒壁与铜绞线产生塑性变形，紧密咬合在一起，既保证足够的拉脱力，避免设备运行过程中受振动、拉扯导致导线脱落，也能最大化接触面积降低接触电阻，减少长期通电后的发热隐患；另一端为带圆孔的扁平连接端，

　　圆孔直径适配M10规格的螺栓，使用时将孔位对准设备上的接线螺柱，套上平垫、弹垫后拧紧螺母即可完成固定，扁平端的平面度有严格要求，安装后能和接线座的金属面完全贴合，避免点接触导致的载流能力下降。做三维建模时，首先要明确安装边界：连接端的圆孔中心到压接筒端面的距离要匹配常规接线座的安装间距，避免安装后压接筒和周边元器件产生干涉；扁平端的外轮廓做了圆角过渡，既避免锐边划破导线绝缘层或者划伤操作人员，也能优化应力分布，在螺栓拧紧时不会因为应力集中导致连接端开裂；压接筒的内径要匹配对应线径的电缆，比如适配16平方线缆的M10接线片，筒体内径要略大于线芯绞合后的外径，方便导线插入，同时筒壁厚度要满足压接后不会出现破裂、压穿的问题，

　　还要保证压接后的整体强度能承受不小于线芯拉断力60%的轴向拉力。实际工程应用里，这类接线片的使用场景覆盖了从民用建筑配电箱到工业生产线设备、新能源储能柜、机床内部布线的多个领域，不同场景下对表面处理的要求也有区别，常规场景用镀锡处理提升抗氧化能力，潮湿或者腐蚀环境下会选用镀银或者镀镍的版本，但基础结构尺寸是统一的，建模时需要预留表面处理的厚度余量，避免镀层加工后安装孔尺寸偏小、压接筒内径不足无法穿线。设计时还要注意压接筒和扁平连接端的过渡区域，这个位置是应力集中的高发区，建模时要做平滑的曲面过渡，不能出现直角转折，否则在压接过程中或者后期导线受弯折时，过渡位置容易出现断裂，导致电路断开的故障；

　　同时扁平端的厚度要和M10螺栓的拧紧扭矩匹配，厚度不足的话拧紧时会被压变形，导致接触压力不足，厚度过大则会浪费材料，还会导致螺栓啮合长度不足，连接可靠性下降。从安装适配性来说，扁平端的宽度要小于常规M10接线端子的垫片外径，保证垫片能完全压接在接线片表面，不会出现压接悬空的情况；压接筒的长度要足够覆盖剥除绝缘层后的线芯部分，压接后线芯不会外露在筒体外，避免相邻导线之间出现短路风险，同时压接筒的端部要做小的倒角，方便导线快速插入，提升现场布线的施工效率。很多新手建模时容易忽略的细节是压接筒和扁平端的同轴度以及连接面的垂直度，如果圆孔和压接筒的相对位置偏差过大，安装后导线会出现别劲的情况，长期受应力作用会导致线芯断裂，或者接线片和接线座之间出现间隙，接触电阻上升引发发热烧蚀的问题；另外扁平端的安装面要保证足够的平面度，建模时不能出现曲面或者翘曲的结构，否则安装后接触面积不足，大电流通过时局部温升过高，会加速周边绝缘件的老化，甚至引发起火风险。在做设备布线的三维装配时，这类接线片的模型还要考虑和周边线束、线槽、元器件的安全间隙，压接后的绝缘护套位置要和相邻带电部件保持足够的电气间隙，满足低压配电的安全规范要求，不能只做单个零件的建模，要结合整个布线系统的空间约束调整接线片的朝向和安装位置，保证后期现场装配时不需要额外弯折导线就能顺利安装。
