SMC款SRP系列精密调压阀三维结构

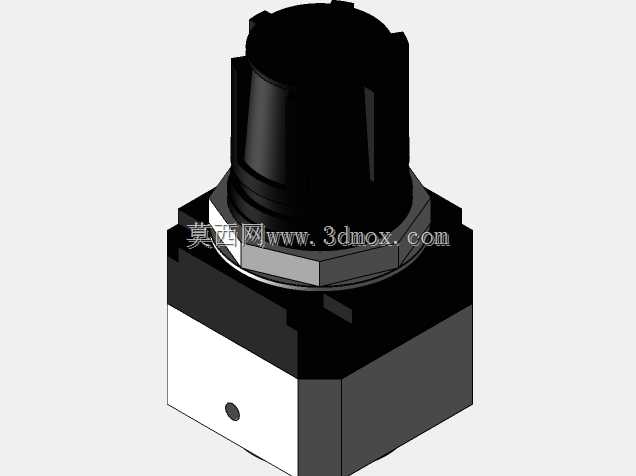

　　这款气动调压元件的三维结构完整还原了实物的装配逻辑与外形特征，在气动回路设计场景中，这类元件承担着气源压力二次调节的核心作用，通常布置在气源处理单元后端、执行元件前端的气路节点上，把上游不稳定的压缩空气压力调整到下游气动设备适配的工作压力区间，避免压力过高冲击气缸、气马达等执行件导致密封损坏或者动作失准，也能避免压力不足带来的输出力不够、动作响应滞后问题，在轻工自动化生产线、小型气动工装台、非标检测设备的气路搭建中都有极高的应用频次。从结构设计来看，模型完整呈现了上部调节旋钮、中部锁紧螺纹段、下部阀体基座的分层布局，上部的黑色旋钮段做了防滑的周向棱边设计，实际调试时徒手就能拧动调节，不需要额外借助扳手类工具，

　　旋钮下方的六角锁紧螺母结构，是用来在压力调整到位后锁死调节位置，防止设备运行过程中受振动影响出现压力漂移，这部分的螺纹配合间隙在建模时做了符合实际装配公差的预留，和实物的装配逻辑完全匹配。下部的方形阀体基座是整个元件的安装承载部分，基座侧面预留的小型安装孔位，既可以配合支架做面板嵌入式安装，也能通过螺栓直接固定在设备安装板上，安装边界的尺寸适配常规气动元件的安装孔距标准，不需要额外定制转接板就能直接替换同规格的传统调压元件，基座正面的小圆孔是压力表外接接口或者压力检测取气口，实际使用时可以在这里接小型压力表实时显示输出压力，也可以堵死不用，依靠阀体内置的压力反馈结构维持输出压力稳定。

　　建模过程中对阀体内部的流道走向做了符合实物原理的结构还原，进气口与出气口的接口位置、密封槽的尺寸都和实物保持一致，密封槽的宽度深度适配常规的O型圈规格，装配后不会出现漏气问题，上部调节段和阀体之间的密封结构也做了细节呈现，避免高压气体从调节杆位置泄漏。在做设备气路布局选型时，这类调压阀的三维模型可以直接导入装配体中做干涉检查，提前确认调节旋钮的操作空间是否足够，安装位置和周边的气管接头、电磁阀等元件是否存在碰撞，避免实际装配时才发现操作空间不足需要重新改安装板的问题，方形基座的棱角做了小尺寸的倒角处理，既符合加工工艺要求，也能避免安装时锐边划伤操作人员或者气管外壁。和传统的圆形阀体调压阀相比，这种方形基座的结构安装稳定性更好，

　　侧面贴合安装板时接触面积更大，长期受气路振动影响也不会出现松动移位，上部的旋钮直径做了合理的尺寸控制，即使在排布密集的气路岛区域，相邻阀件的旋钮之间也预留了足够的操作间隙，不需要额外预留过大的安装间距，能有效压缩气路单元的整体占用空间。模型对不同部件的材质区分也做了对应呈现，上部旋钮的工程塑料材质、中部锁紧螺母的金属材质、下部阀体的压铸铝合金材质都通过外观特征做了区分，在做渲染或者装配演示时能直观呈现不同部件的材质差异，方便加工和采购环节快速识别对应零件。
