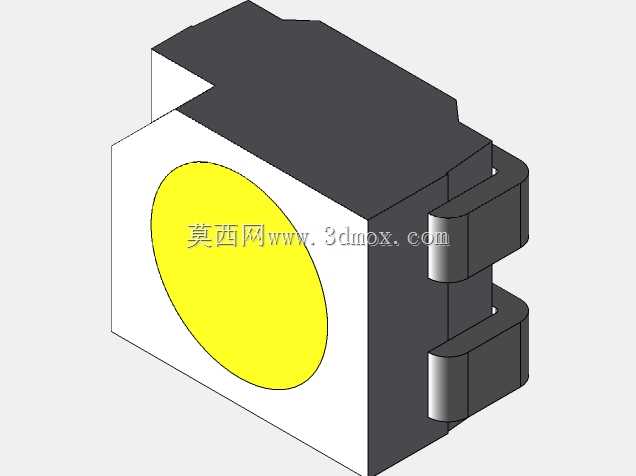

PLCC4封装贴片式LED发光元件结构

　　在消费电子、工业控制板卡、车载照明模块、智能终端背光组件的表面贴装产线里，PLCC4封装的贴片LED是出镜率极高的表贴发光器件，这类器件的三维结构建模精度，直接影响PCB Layout阶段的封装匹配度、SMT产线的钢网开孔合理性、以及整机组装后的光学出光效果。做这类元件的三维建模时，首先要锚定实际生产中的安装边界：这类贴片元件采用回流焊工艺贴装，焊盘布局完全匹配PLCC4的四引脚分布，两个侧部的弯折焊端分别对应正负极与功能引脚，建模时焊端的共面度公差要控制在0.1mm以内，否则模拟贴装过程时会出现虚焊、立碑的仿真偏差，无法给工艺端提供有效的参考。从功能特性来看，这类PLCC4封装的贴片LED属于侧焊式表贴光源，正面的圆形出光区域是光学功能核心，建模时要区分出黑色塑封基体、白色反光杯腔体、黄色荧光胶层、金属焊端四个不同的结构部分，不能简单做一体化拉伸建模——白色反光杯的腔体斜度直接影响出光角度，常规量产型号的出光半角在120度左右，腔体侧壁的拔模斜度要匹配实际注塑工艺的脱模角度，通常在3-5度之间，既保证注塑生产时的脱模顺畅，也能通过腔体反射提升出光效率。设计思路上，这类元件的结构完全服务于SMT自动化贴装需求：基体顶部的微小定位缺口是贴片机视觉识别的Mark点，建模时不能省略这个细节，否则在做整板贴装仿真时，视觉定位算法无法识别元件方向，会出现贴装角度偏转的模拟错误；侧部的焊端采用向外弯折的鸥翼型结构，弯折的弧度、

　　焊端与PCB板面的接触高度都要严格匹配量产元件的实际尺寸，常规PLCC4贴片LED的基体长宽尺寸在3.2mm*2.8mm区间，塑封基体高度不含引脚为1.8mm左右，焊端伸出基体的长度为0.6mm，这些尺寸边界直接决定了PCB封装库的焊盘间距、阻焊层开窗大小，要是建模时尺寸偏差超过0.15mm，投板后就会出现元件无法贴装、焊盘与引脚错位的问题。实际应用场景里，这类元件常被用在设备状态指示灯、键盘背光、车载按键照明、小型显示屏背光模组中，不同应用场景下对结构的细节要求也有差异：比如车载场景使用的型号，塑封基体的耐温等级要满足回流焊260度峰值温度的要求，建模时可以给基体部分赋予耐高温塑封材料的属性，方便后续做热仿真分析，

　　模拟元件长时间点亮后的热量通过焊端传导到PCB铜箔的散热路径；消费电子背光场景使用的型号，对出光面的平整度要求更高，荧光胶层的表面不能有凹陷或凸起，否则会出现局部光斑不均的问题，建模时出光面要做平面度约束，方便后续做光学仿真时模拟光线的出射路径。很多新手建模时容易忽略焊端与塑封基体的结合位置，实际量产中这个位置是塑封体包裹焊端的结构，不是简单的两个实体拼接，要做出塑封体对焊端的包裹台阶，这样才能还原真实元件的结构强度，模拟跌落测试时焊端不会出现与基体分离的仿真错误。另外，这类元件的包装采用编带包装，料带的定位孔间距、元件在料带中的放置方向也和元件本身的外形尺寸直接相关，精准的三维模型可以直接导入到贴片机的离线编程软件中，

　　减少现场调机的时间，提升SMT产线的换线效率。在做整板结构干涉检查时，精准的元件模型可以提前发现元件与周边结构件、接插件的高度干涉问题，比如当LED上方有透光面罩时，模型的高度精度可以直接决定面罩与出光面的间隙设计，间隙太小会顶伤元件，间隙太大会出现漏光、光斑发散的问题。从结构可靠性角度，塑封基体的边角都做了微小的倒角处理，不是尖锐直角，这是为了避免贴装吸嘴取料时出现边角磨损、吸嘴漏气的问题，建模时这些微小的工艺倒角不能省略，虽然尺寸只有0.1mm左右，但会直接影响吸嘴取料的仿真准确率。还有焊端的镀层部分，虽然在结构建模中不需要单独拆分实体，但要在模型的属性中标注焊端的可焊性镀层范围，方便后续做焊接工艺仿真时设置正确的材料参数，模拟焊锡在焊端表面的润湿铺展过程。
