贴片式160欧姆片式电阻三维结构

　　在消费电子、工业控制板卡、汽车电子控制单元的表面贴装产线设计环节，这类片式电阻是板级电路里用量最大的被动元件之一，从电源回路的限流分压，到信号链路的阻抗匹配，再到ESD防护回路的泄流路径搭建，几乎每一块PCB板上都能找到同规格封装的电阻身影。做板级结构布局的时候，很多新手工程师容易只关注电阻的电气参数，忽略三维结构带来的安装干涉风险，比如高密度布板区域，电阻和周边贴片电容、芯片引脚的安全间距，过回流焊时的元件立碑、偏移风险，都需要精准的三维模型来做前期的布局校验。

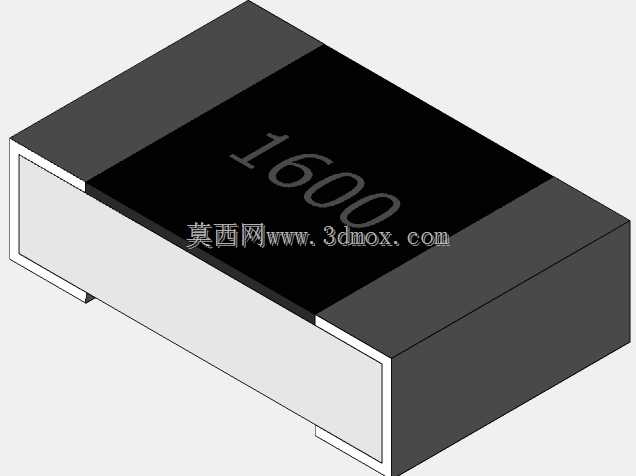

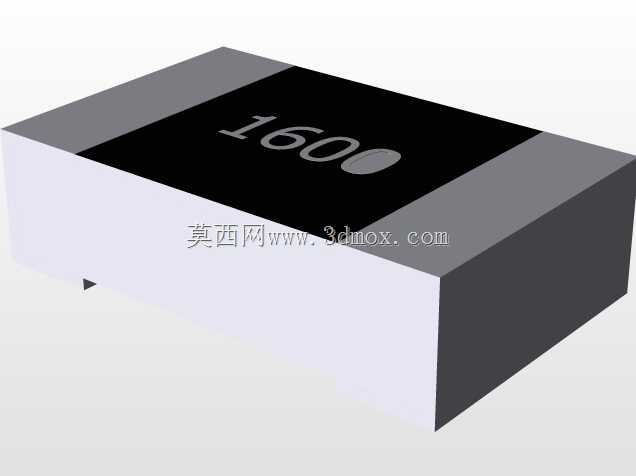

　　这个160欧姆的SMD电阻采用标准矩形片式结构，主体分为三个功能部分：两端的金属端电极是焊接时与PCB焊盘结合的部位，做了阶梯状的结构设计，端电极的侧面和底面都预留了焊锡浸润的接触面，能保证回流焊过程中焊锡的爬锡高度符合IPC标准，避免虚焊、脱焊问题。中间的黑色基体是氧化铝陶瓷基材，表面印刷的阻值标识采用行业通用的数字标注法，160三位数字对应16乘以10的0次方也就是160欧姆，生产环节的视觉检测、SMT贴片机的元件识别都靠这个表面标识做初步校验。陶瓷基体内部是电阻膜层与保护涂层，外部的环氧保护层把电阻膜完全密封，隔绝生产过程中的助焊剂、清洗液侵蚀，也能避免后续使用过程中潮气、盐雾对电阻膜的腐蚀，提升长期工作的稳定性。

　　从安装边界来看，这类片式电阻的封装尺寸完全遵循电子工业协会的标准封装规范，模型里严格还原了元件的实际外形公差，两端电极的宽度、中间陶瓷基体的厚度、电极底部的平面度都和量产实物保持一致。做PCB封装设计的时候，可以直接参考这个三维模型的尺寸来绘制焊盘，焊盘的宽度要比电极宽度略大0.1到0.2毫米，长度方向要伸出电极端面0.3毫米左右，保证焊锡能够形成可靠的弯月面焊缝。在做整机结构的堆叠校验时，要注意电阻顶面和上方屏蔽罩、结构件的安全距离，至少预留0.5毫米以上的间隙，避免组装过程中压伤元件，或者因为结构件公差挤压导致电阻本体开裂。

　　在不同的应用场景下，这个电阻的选型匹配也有对应的结构考量，比如在电源模块的大电流回路里，要核对电阻的额定功率对应的封装尺寸，避免小封装电阻过流发热导致焊盘脱落；在高频信号回路里，要关注电阻的寄生参数对应的结构尺寸，过长的电阻本体带来的寄生电感会影响高频信号的完整性，这时候三维模型的尺寸精度就直接关系到仿真结果的准确性。很多工程师在做板级EMC整改的时候，也会通过调整这类贴片电阻的安装位置、焊接方向，利用元件本身的结构特性来优化回路的阻抗，这时候精准的三维模型能提前预判不同布局方案的空间可行性，减少打样整改的次数。

　　从建模逻辑来看，这个模型没有做过度的简化，端电极的倒角、陶瓷基体的边缘圆角、表面标识的印刷凹陷都做了还原，既保证了结构校验时的尺寸准确性，也不会因为细节过多导致装配体文件过大，拖慢整体设计的运算速度。做SMT贴片机的吸嘴选型校验时，也可以用这个模型来模拟吸嘴拾取元件的过程，核对吸嘴的直径和元件顶面的接触面积，避免拾取过程中出现元件偏移、吸嘴漏气的问题。在做产线的回流焊温度场仿真时，模型的材质分区也能对应实际的陶瓷、金属、环氧材料参数，更精准地模拟不同部位的受热情况，优化温度曲线设置，减少焊接缺陷的产生。
