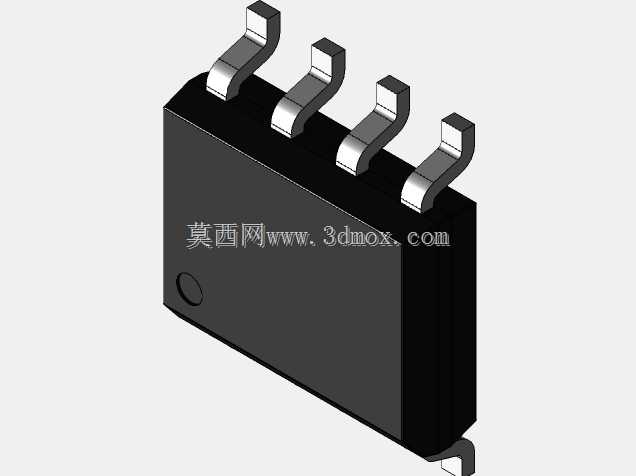

SOP8封装贴片集成电路三维结构模型

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，表面贴装器件的三维占位模型是结构干涉检查、装配工艺验证环节不可或缺的基础参考，本次呈现的SOP8小外形封装模型，完全贴合量产器件的实际外形公差要求，可直接导入各类EDA结构协同环境使用。从实际产线装配场景来看，这类8引脚小外形封装是中小规模逻辑芯片、电源管理芯片、信号放大芯片最常用的封装形式之一，波峰焊、回流焊工艺下的引脚共面度要求、焊盘匹配尺寸都在模型结构中做了精准还原，引脚的弯折弧度、根部与塑封本体的衔接位置都参照JEDEC相关封装标准制作，不会出现建模时常见的引脚角度偏差、塑封体倒角失真问题，能避免结构评审阶段出现误判。做板卡结构设计时，

　　很多工程师容易忽略贴片元件的本体高度与周边接插件、结构壳体的间隙，这个模型严格还原了1.27mm引脚间距下的塑封体实际厚度，引脚向外延伸的成型尺寸也和量产料件完全一致，在做PCB元件库三维映射时，不需要反复调整缩放比例，导入后即可直接匹配对应焊盘位置。从设计思路上看，模型没有做多余的简化处理，塑封本体端部的引脚1标识凹坑做了精准还原，产线做视觉贴片定位时，这个凹坑是AOI检测的关键识别特征，很多同类模型会省略这个细节，导致做虚拟装配检测时无法模拟视觉对位的校验场景。引脚部分的建模还原了实际SOP封装的鸥翼型成型结构，引脚根部的过渡圆角、引脚末端的平整焊接面都做了写实处理，在做焊膏印刷钢网设计校核时，

　　可以直接对照模型引脚宽度调整钢网开口尺寸，避免出现钢网开口过大导致的连锡、开口过小导致的虚焊问题。在安装边界的尺寸设定上，模型严格遵循6mm塑封体宽度的SOP8封装规格，引脚外侧的总跨度、引脚之间的中心距、塑封体的长度方向尺寸都控制在量产器件的公差带范围内，做板卡堆叠设计时，可直接用这个模型校验元件与顶层走线、相邻元件的安全间隙，尤其是在高密度布线的工控板卡上，元件之间的间隙往往不足1mm，精准的三维模型能提前发现装配干涉问题，减少打样后的改板次数。不同于很多简化的元件占位模型，这个模型的塑封体表面拔模角度、引脚与塑封体结合处的溢胶轮廓都做了写实还原，在做整机热仿真分析时，塑封体的实际散热表面积计算更贴近真实情况，

　　能提升热仿真结果的参考价值，尤其是电源类SOP8芯片，工作时的塑封体表面温升是可靠性设计的核心指标，精准的外形模型能让热阻计算的偏差控制在可接受范围内。在手工焊接样件的工艺验证环节，模型的引脚间距还原度能帮助工艺人员提前评估烙铁头的操作空间，避免因为模型尺寸偏差导致的工艺误判，比如引脚间距过窄的错误模型会让工艺人员提前设计特殊焊接工装，实际量产时根本不需要，反而增加不必要的工艺成本。
