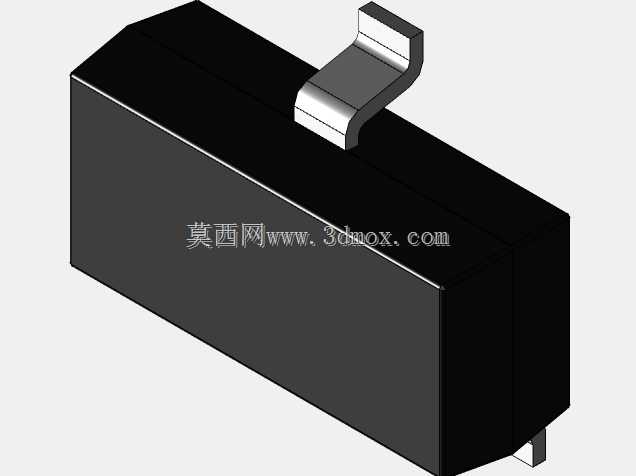

SOT23封装贴片电子元器件三维结构

　　在消费电子、工业控制板卡、汽车电子模块的表面贴装产线设计环节，SOT23封装的元器件是板级布局中出现频率极高的小型分立器件封装形式，这类封装的三维结构建模精度，直接影响PCB Layout阶段的干涉检查、钢网开孔设计、回流焊治具定位的准确性。做这类小型封装建模的时候，首先要明确实际生产中的安装边界：塑封主体的矩形轮廓需要严格匹配料盘编带的型腔尺寸，不然在编带上料过程中会出现卡料、翻件的问题，引脚的成型角度是整个建模的核心细节，不能只做外观示意，要还原引脚从塑封本体引出后的弯折弧度、贴装段的平面度，引脚末端的爬锡角度也要符合SMT焊接的工艺要求，避免回流焊后出现虚焊、立碑的缺陷。

　　从实际应用场景来看，SOT23封装多用于小功率三极管、低压MOS管、三端稳压器、信号开关类芯片，在便携设备的主板上，这类器件通常布置在主芯片周边的电源支路、信号通路上，因为封装体积小，布局时往往和0402、0603规格的阻容件相邻，建模时预留的安装间隙要符合板级设计的安全间距要求，塑封本体的高度不能超过周边器件的限高区域，尤其是在有屏蔽罩覆盖的板卡区域，封装的顶部高度要严格控制在屏蔽罩内腔的净空范围内，避免组装时出现屏蔽罩压件的问题。

　　建模过程中，塑封本体的拔模斜度不能忽略，实际塑封成型的器件本体侧面存在微小的脱模斜度，虽然数值不大，但在做高密度布局的干涉检查时，忽略这个细节会导致仿真阶段判定无干涉，实际组装时出现器件和周边塑胶支撑柱碰擦的情况。引脚的厚度要匹配实际引线框架的冲压厚度，贴装面的引脚宽度要和PCB封装焊盘的宽度对应，不能出现引脚宽度超出焊盘的情况，不然过回流焊时锡膏无法完全包裹引脚，会降低焊接的可靠性。另外引脚和塑封本体结合的位置，要做圆弧过渡处理，还原实际封装的包胶结构，不能做成直角硬连接，不然在做器件受力仿真时，会出现应力集中的误判，实际生产中引脚和塑封的结合位置是有包胶加固的，能承受贴装吸嘴取件时的冲击力，以及后续分板、整机组装时的板弯应力。

　　很多新手做这类封装建模的时候，容易只做外观的方块加引脚，忽略实际生产中的公差配合，比如引脚的共面度，实际器件的三个引脚贴装面的高度差要控制在0.1mm以内，建模时要保证三个引脚的底部平面处于同一基准面，不然在做SMT贴装仿真的时候，会出现某个引脚悬空的错误判定。还有编带包装对应的器件定位点，建模时要在器件本体中心设置准确的拾取基准，对应贴片机吸嘴的取件位置，吸嘴接触的顶面要做平面处理，不能有凸起的标识字符影响吸嘴的真空吸附，实际器件顶面的丝印字符是凹印或者喷印的，厚度可以忽略，不会影响吸嘴取件，但建模时如果把字符做的凸起过高，就会导致取件仿真失败。

　　在做整机产品的结构堆叠时，SOT23器件的位置还要考虑后续返修的操作空间，器件周边要预留烙铁头或者热风枪的操作间隙，不能紧贴高大的电解电容或者连接器，不然返修时无法加热引脚拆换器件。另外在有灌封要求的电源模块里，SOT23器件的塑封本体和引脚的结合缝隙要在建模时体现，方便做灌封胶流动的仿真，确认灌封胶能够完全包裹器件引脚，避免出现气泡残留导致的绝缘性能下降问题。从散热角度考虑，SOT23封装的器件功耗普遍不高，但在大电流应用场景下，引脚是主要的散热路径，建模时引脚和焊盘接触的面积要准确，方便后续做热仿真时计算引脚的导热效率，评估器件工作时的结温是否在额定范围内。

　　整个建模过程要始终围绕实际生产、组装、使用全流程的需求，不能只追求外观的形似，每一个结构细节都要对应实际的工艺要求和应用场景，从引线框架的成型结构，到塑封本体的轮廓尺寸，再到引脚的贴装平面，每一处尺寸的设定都要符合行业通用的封装规范，这样建出来的模型才能真正用于结构设计、工艺仿真、产线调试的实际工作中，而不是只能做外观展示的示意模型。
