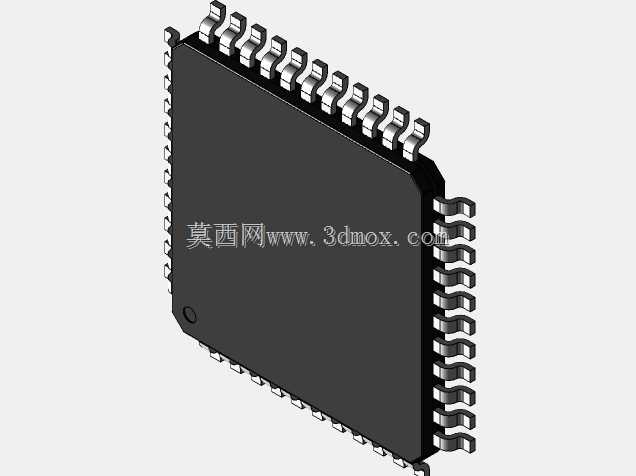

44针0.8mm节距QFP封装芯片三维结构

　　做硬件结构设计这么多年，QFP封装的芯片是板卡设计里绕不开的核心元器件，这次做的这款44引脚QFP结构，是针对消费类控制板、工业传感采集板常用的8位/32位微控制器封装做的精准还原，平时做PCB布局、外壳干涉检查、工装夹具设计的时候，这类模型的精度直接决定了后续打样的成功率，很多新手建模的时候容易忽略引脚成型的弧度和本体的定位缺口，最后导出的模型和实物装不上，要么是引脚间距偏了，要么是本体厚度和焊盘高度不匹配，导致SMT贴片的时候出现抛料、虚焊的问题。

　　从实际应用场景来说，这类0.8mm节距的44针QFP芯片，广泛用在小型工控板、智能家居控制模块、便携检测设备的主控板上，相比DIP直插封装，它的占用PCB面积更小，适合高密度布板，相比BGA封装，它的焊接难度更低，后期维修拆焊也更方便，是中低引脚数主控芯片的主流封装选型之一。做这个模型的时候，首先是锚定了安装边界，本体尺寸控制在10mm×10mm见方，本体厚度按照常规塑封QFP的标准做了1.4mm的厚度，引脚从本体侧面引出后经过鸥翼成型，引脚末端的焊盘接触区宽度控制在0.3mm，引脚伸出本体的长度是1.0mm，这个尺寸是完全匹配行业标准焊盘设计的，做PCB封装的时候可以直接对齐坐标，不用反复调整偏移量。

　　设计思路上没有做多余的简化，很多网上的同类模型会把引脚做成直片，忽略了鸥翼弯的弧度，实际上SMT生产的时候，焊锡是沿着引脚的弯折弧面爬升的，如果模型里没有这个弧度，做热仿真或者焊盘应力分析的时候，结果会和实际情况差很多，这次建模的时候特意把引脚的弯折半径做了0.15mm的内R，引脚根部和本体的衔接处做了塑封料的包裹倒角，还原了真实芯片的注塑溢料边界，本体一角的定位凹点也做了0.3mm直径的凹陷，这个细节是生产时的引脚1定位标记，结构设计的时候如果漏了这个特征，做装配防错校验的时候就没法识别方向，很容易出现芯片装反的低级错误。

　　从设备实际用途的匹配度来说，这个模型可以直接用在自动化贴片机的吸嘴干涉检查里，很多人做贴装程序的时候只看芯片的长宽，忽略了引脚突出的高度，导致吸嘴下压的时候碰到相邻的高元件，或者吸嘴尺寸选大了压到引脚造成变形，这个模型把引脚的最高点和本体顶面的高度差做了精准还原，吸嘴选型的时候可以直接参考模型的顶面平整区尺寸，选对应直径的吸嘴，避免贴装故障。另外做产品外壳设计的时候，芯片上方的散热间隙、绝缘片的裁切尺寸，都可以直接从这个模型上量取，不用等实物回来再测尺寸，能大幅缩短研发打样的周期。

　　功能特性上，这个结构还原了塑封QFP的所有装配相关特征，引脚的共面度控制在0.1mm以内，和实物芯片的引脚共面度公差一致，做板卡堆叠设计的时候，可以准确计算芯片和上方屏蔽罩、结构件的安全间隙，避免出现组装后引脚被压变形短路的问题。很多工程师做结构评审的时候，因为芯片模型不准，预留的间隙要么太大浪费空间，要么太小组装干涉，反复改板耽误进度，这类精准的元器件模型，就是把前期设计的冗余误差压到最小，把问题在建模阶段就解决掉。

　　另外在做测试工装设计的时候，比如烧录座、测试针床的设计，这个模型的引脚位置精度可以直接用来定位测试探针的坐标，0.8mm的节距对探针的定位精度要求很高，如果模型的引脚位置偏了0.1mm，探针就会扎到引脚旁边的PCB基材上，没法接触到引脚完成测试，建模的时候所有引脚的中心距都严格按照0.8mm的节距阵列，四个边的引脚起始位置距离本体边缘的尺寸也完全对标JEDEC的封装标准，不管是做手工焊接的定位参考，还是做自动化设备的视觉识别模板，这个结构都能直接复用，不用再二次修正尺寸。平时做教学演示或者SMT工艺培训的时候，这个模型也能直观展示鸥翼引脚的成型结构，让新手快速理解QFP封装的焊接特点和设计注意事项，比看二维封装图要直观很多。
