贴片式基本电阻器三维结构设计

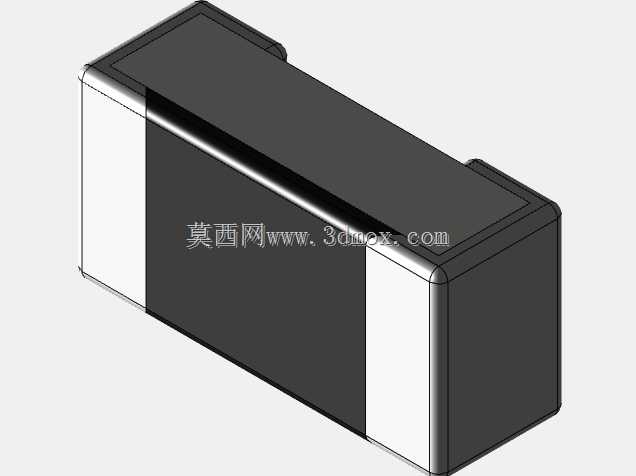

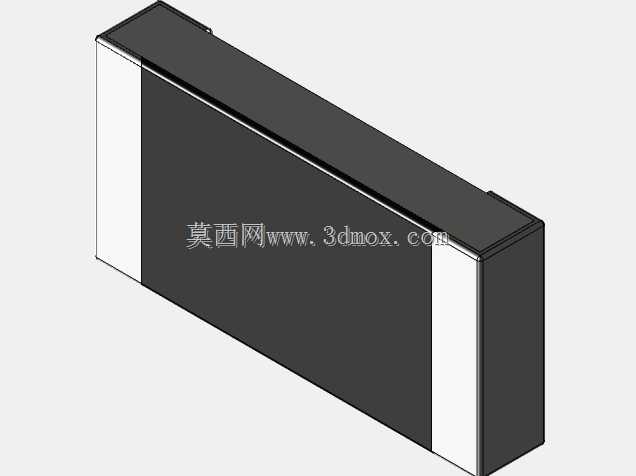

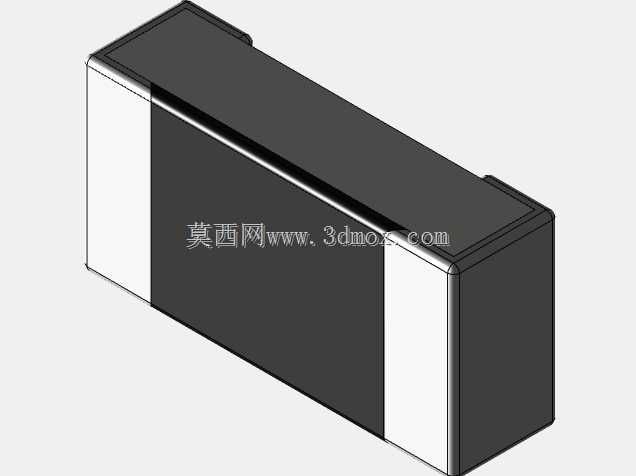

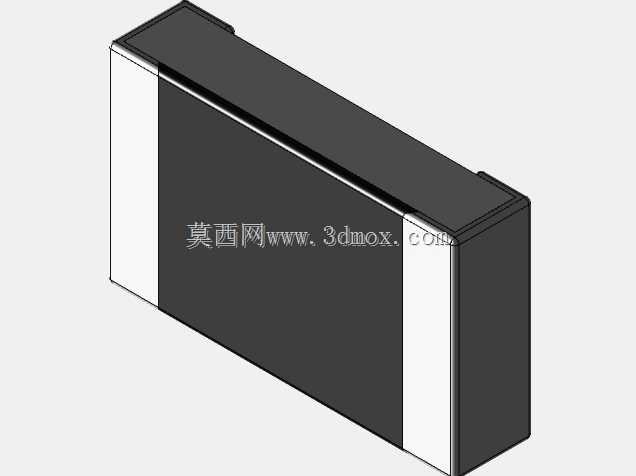

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，表面贴装类电阻是板级电路里用量最大的无源元件之一，这类元件的三维模型精度直接影响PCB装配干涉检查、SMT钢网开孔设计、整机结构堆叠的验证效率。本次呈现的贴片电阻三维结构，完全按照量产贴片电阻的实际封装形态构建，主体采用长方体陶瓷基体作为核心承载结构，基体两侧设置端电极结构，端电极表面做了金属化镀层处理的结构示意，还原量产元件的电极覆盖范围，避免建模时电极尺寸偏差导致的焊盘匹配错误。

　　从实际电路应用场景来看，这类贴片电阻广泛适配回流焊工艺的SMT生产线，可承担电路分压、限流、阻抗匹配、信号衰减等核心功能，在电源管理回路、信号采集回路、高频通信电路中都有大量应用。建模过程中优先考虑了安装边界的准确性，元件的整体长宽高尺寸严格对应常规厚膜贴片电阻的封装公差范围，基体的边角做了微小的倒角处理，还原实际元件生产过程中陶瓷基体烧结后的边缘形态，避免直角建模带来的装配干涉误判。端电极的厚度、电极在基体侧面与端面的覆盖比例，都参考了实际量产元件的尺寸规范，确保在PCB装配仿真中，焊盘与电极的重叠区域符合焊接工艺要求，不会出现模型电极过短导致的焊接强度仿真偏差，也不会出现电极过长导致的相邻元件焊盘短路风险。

　　设计思路上没有做多余的装饰性结构，完全还原元件的实际外观特征：陶瓷基体的主体区域为电阻层封装后的黑色保护层结构，两侧端电极为银白色金属镀层结构，没有添加额外的标识字符等非必要结构，保证模型轻量化，在大型PCB板级装配中导入后不会占用过多的软件运行资源，适合工程师在整机结构堆叠、板卡布局阶段快速调用。不同于插件类电阻的引脚结构，这类贴片元件没有外伸的引脚结构，所有焊接区域都集中在元件本体的两端底部，建模时严格控制了电极底部与PCB接触面的平面度，确保在热仿真分析中，元件与焊盘的接触热阻计算符合实际情况，不会因为模型接触面的凹凸偏差导致热仿真结果失真。

　　在实际选型建模过程中，很多工程师容易忽略贴片电阻的端电极爬锡高度，本次模型在端电极的侧面高度设置上，预留了符合焊接工艺要求的爬锡空间结构，能够直观呈现回流焊后焊锡在电极侧面的爬升形态，帮助结构工程师在做元件周围的器件间距校验时，准确预留焊锡的空间，避免焊锡与周边 taller 元件发生接触短路。同时模型的基体厚度尺寸考虑了不同功率等级贴片电阻的厚度差异，对应常规小功率信号回路使用的电阻厚度范围，适配绝大多数紧凑型电子设备的内部堆叠空间，在做超薄类电子产品的结构设计时，能够准确校验电阻顶部与设备外壳、屏蔽罩之间的安全间隙，避免后期打样时出现元件顶壳的问题。

　　从结构细节来看，模型没有做夸张的外观渲染处理，所有结构面都采用规整的几何面构建，方便工程师根据自身设计需求，快速修改尺寸参数适配不同封装规格的贴片电阻，比如调整长宽高参数即可快速衍生出不同封装尺寸的同类型电阻模型，不需要重新构建基础结构。端电极与陶瓷基体的结合处做了贴合实际的过渡处理，没有出现建模常见的面重叠、缝隙等问题，导入各类三维机械设计软件时都不会出现几何错误，能够直接用于装配体的干涉检查、爆炸视图制作、产品装配说明书的三维示意等场景。在高频电路设计场景中，这类准确的元件模型还可以用于PCB的电磁兼容仿真，元件的整体外形尺寸准确的前提下，仿真得到的元件寄生参数更接近实际电路情况，帮助射频工程师提前预判电路的阻抗匹配问题，减少后期样板调试的迭代次数。
