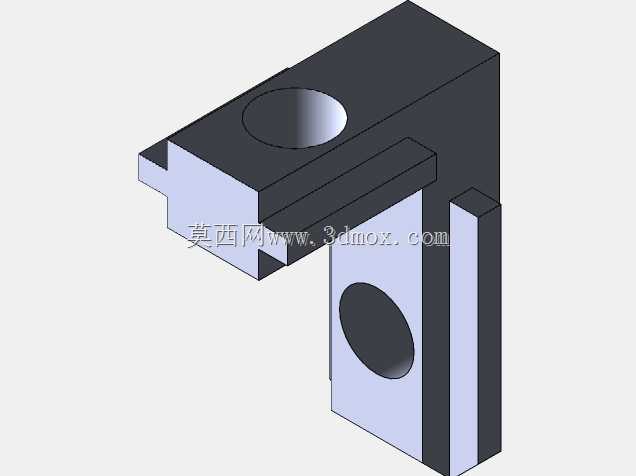

铝型材隐藏式直角连接固定件

　　这款连接件主要应用在工业铝型材框架的直角拼接场景中，常见于自动化设备机架、生产线防护栏、工作台支架、物料周转架等采用欧标或Sigma系列铝型材搭建的结构上，区别于外露式角码，它采用隐藏式嵌入安装的设计，安装完成后连接件完全藏入型材的预设槽道内，框架外表面无凸起结构，既能够提升整体外观的整洁度，也能避免外露连接件剐蹭操作人员、勾挂管线或物料的问题，在洁净车间设备、外观要求较高的展示类机架、需要频繁清洁的食品包装线机架场景中适配性极强。从功能特性来看，它同时承担两个垂直方向型材的定位与载荷传递作用，主体结构分为两个相互垂直的嵌入段，分别卡入两根垂直排布铝型材的槽腔内，两个方向的安装孔分别对应型材槽道的预设安装位，通过紧固件锁紧后，

　　能够限制两根型材在X、Y、Z三个方向的相对位移，抵抗框架受载时产生的拉脱、剪切与扭转力矩，相比普通的外置角件，它的受力点更贴近型材的形心位置，连接刚性更强，在承受动态载荷的移动机架、有一定振动的设备支撑结构中，连接稳定性更有优势。设计思路上，这款连接件完全匹配对应规格Sigma型材的槽道截面尺寸，嵌入段的外形与型材槽腔的轮廓完全贴合，安装时无需对型材进行二次铣削、打孔加工，只需要将对应段滑入型材槽道的预设位置，对准另一根垂直型材的端面对齐后，从型材预设的安装孔位拧紧紧固件即可完成装配，大幅降低现场装配的加工工作量，也避免了现场加工带来的装配误差。两个垂直方向的安装孔分别做了沉台设计，紧固件锁紧后头部完全没入连接件本体，

　　不会突出到型材槽道外部影响后续其他配件的滑入安装。从安装边界来看，这款连接件适配槽宽8mm的对应系列Sigma铝型材，嵌入型材槽腔的深度与型材槽道的内部深度完全匹配，安装后不会突出型材表面，也不会过度深入型材腔体内影响型材内部其他走线或配件的安装；两个连接段的长度经过匹配设计，既保证足够的接触受力面积，也不会占用过多型材槽道的空间，在同一根型材的同一槽道上，可以根据框架受力需求排布多个同类型连接件，相邻连接件之间不会产生干涉。在实际选型应用中，需要注意匹配对应型材的槽道规格，安装前需要提前确认两根垂直型材的端面垂直度，避免端面倾斜导致连接件嵌入后出现装配间隙，影响连接刚性；锁紧紧固件时需要按照对应规格螺栓的推荐扭矩操作，

　　避免扭矩过大导致连接件局部变形，或是扭矩不足导致框架受载后出现连接松动。这类隐藏式连接件在铝型材框架的搭建中，尤其适合用在框架的外边框位置，替代传统的外置角码，让框架外表面保持平整，方便后续在型材表面安装门板、面板、亚克力防护板等配件，不需要额外在外置角件位置做避让开孔，也能减少框架整体的积灰死角，降低日常清洁维护的工作量。在一些需要频繁拆装调整的模块化机架结构中，这类嵌入式连接件也有明显优势，拆装时只需要松开对应紧固件，就可以将型材沿槽道方向滑出，不需要完全拆解整段框架的其他连接结构，调整框架布局的效率更高。
